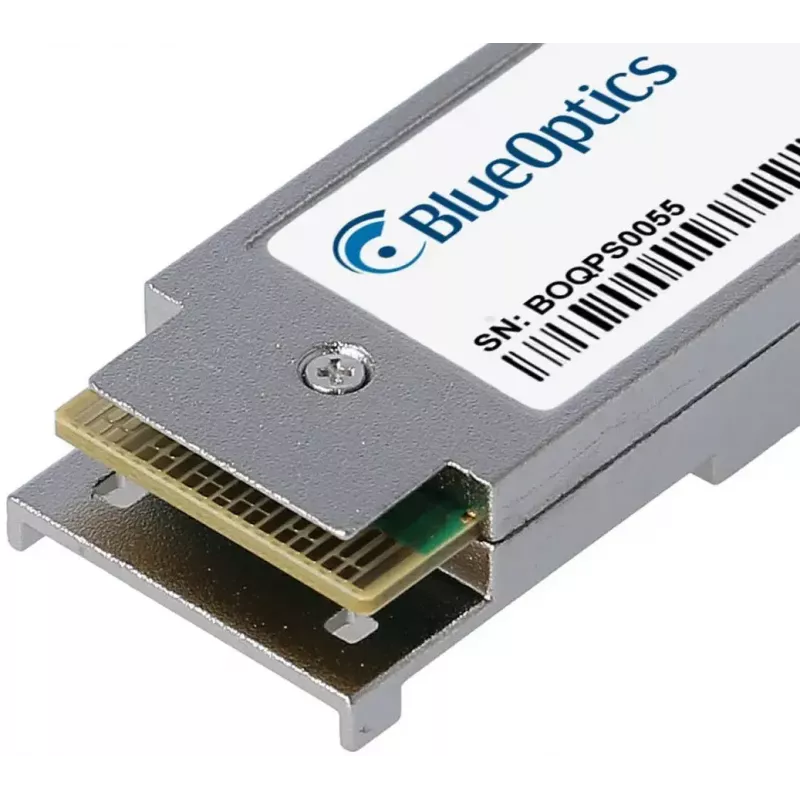

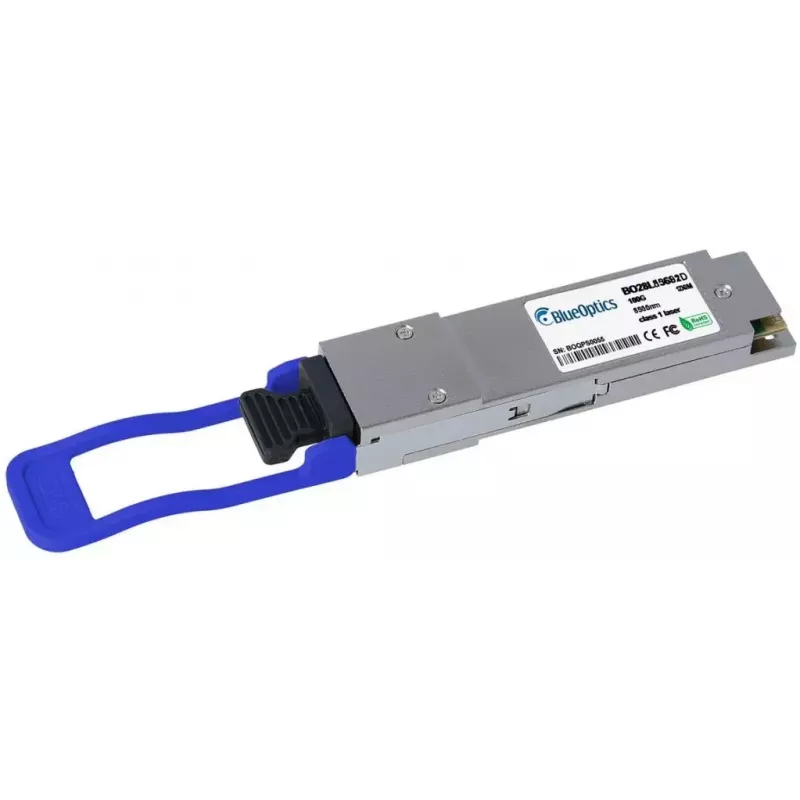

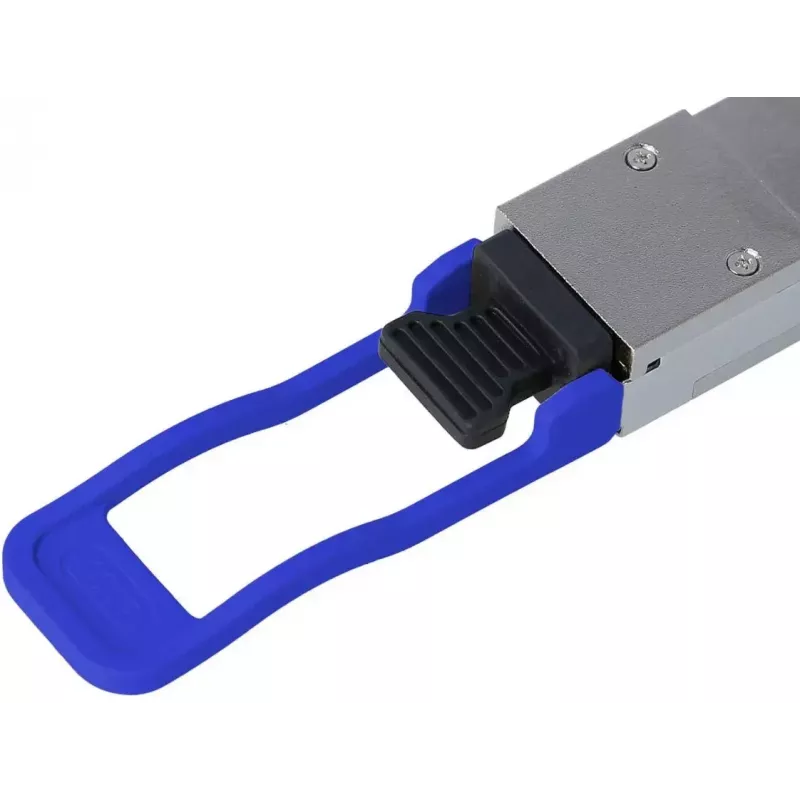

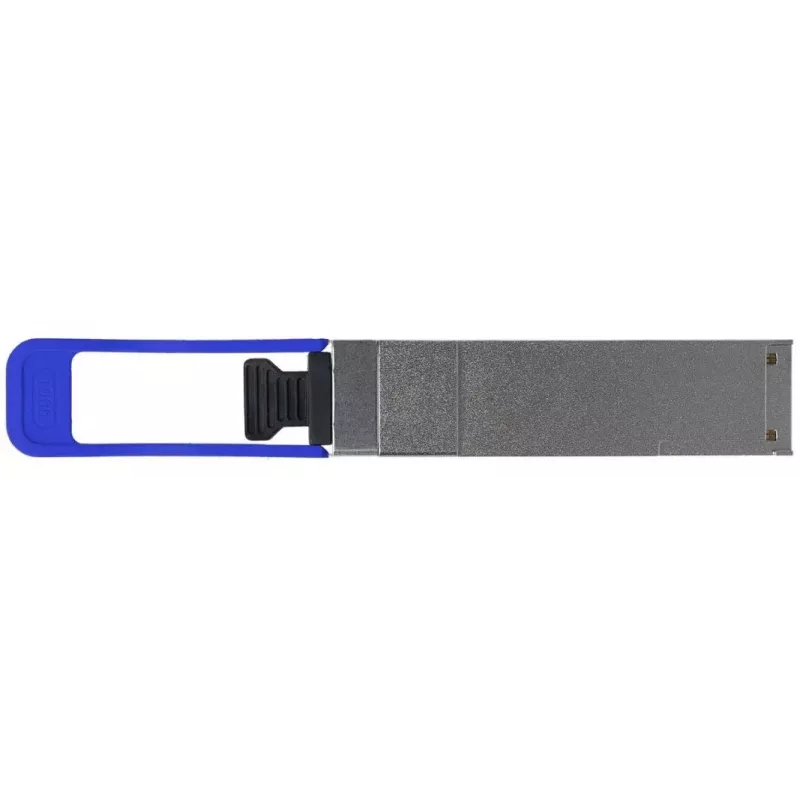

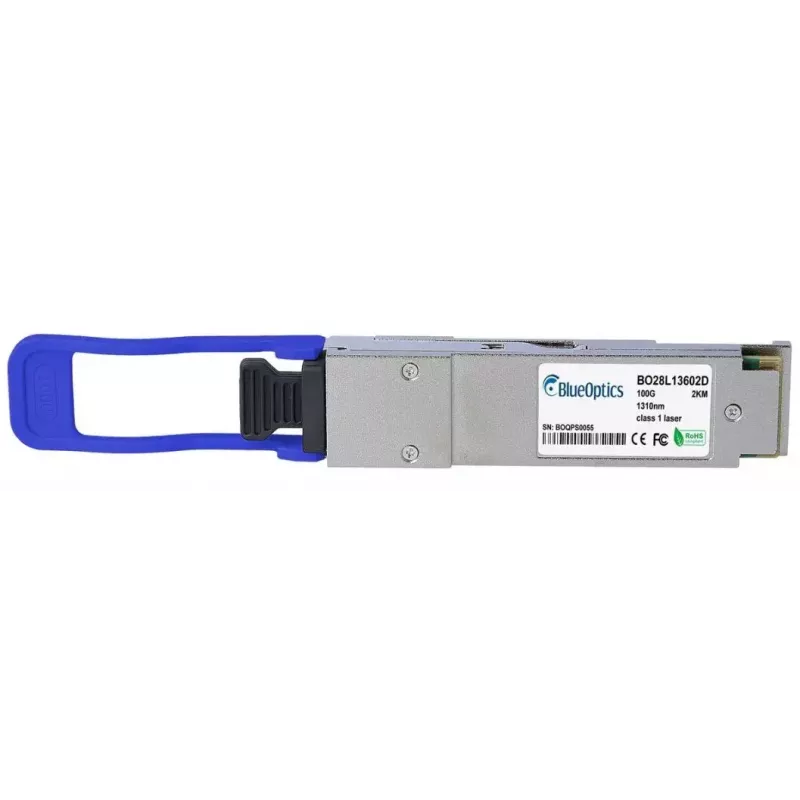

BlueOptics QSFP-100G-CWDM-C-BO moduł nadajnika sieciowego Światłowód 100000 Mbit/s QSFP28

BlueOptics QSFP-100G-CWDM-C-BO to światłowodowy moduł nadajnika 100G QSFP28 zaprojektowany do szybkich zastosowań w światłowodzie jednomodowym. Obsługuje maksymalną szybkość przesyłu danych 100000 Mbit/s, wykorzystuje interfejs QSFP28 i złącze duplex LC (CWDM4) oraz został umieszczony w kompaktowej metalowej obudowie o napięciu zasilania 3,3 V. Moduł jest kompatybilny ze sprzętem obsługującym transceivery 100GBASE-CWDM4 i przeznaczony do stosowania w przełącznikach, routerach i systemach pamięci masowej akceptujących moduły w formacie QSFP28.

Zalety

Ten moduł BlueOptics QSFP28 zapewnia znormalizowany interfejs QSFP28 oraz optyczne kanały CWDM4 do niezawodnej transmisji 100 Gbit/s przez światłowód jednomodowy. Metalowa obudowa i lekka konstrukcja ułatwiają instalację i zapewniają fizyczną zgodność z typowymi portami QSFP28. Funkcja cyfrowej diagnostyki (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej nadajnika, mocy wejściowej odbiornika i temperatury wewnętrznej, jeśli sprzęt hosta ją obsługuje. Moduł spełnia specyfikacje kompatybilne z MSA i został zaprojektowany w celu zapewnienia stałej wydajności optycznej dla łączy jednomodowych o krótkim i średnim zasięgu.

Zastosowanie

Kluczowe dane techniczne

Instrukcja użytkowania

Włóż moduł QSFP28 do zgodnego portu QSFP28 w przełączniku, routerze lub innym urządzeniu sieciowym, gdy sprzęt hosta jest wyłączony lub postępuj zgodnie z wytycznymi producenta dotyczącymi wymiany na gorąco. Podłącz przewody krosowe światłowodowe jednomodowe zakończone złączem duplex LC do złącza LC modułu, upewniając się, że orientacja TX/RX jest prawidłowa. Sprawdź, czy urządzenie hosta rozpoznaje moduł i czy monitorowanie DDM/DOM jest włączone, jeśli jest obsługiwane. Użyj odpowiednich narzędzi konfiguracji sieci i diagnostyki, aby potwierdzić negocjację łącza 100G i poziomy sygnału optycznego.

Zalecenia

Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego i wysokiej jakości przewodów krosowych duplex LC, zachowaj odpowiednie środki ostrożności ESD podczas obsługi i upewnij się, że oprogramowanie sprzętowe urządzenia hosta obsługuje transceivery QSFP28 CWDM4 i monitorowanie DDM/DOM. Aby zapewnić stabilną długoterminową pracę, postępuj zgodnie z listą kompatybilności dostawcy sprzętu i przetestuj przykładowy moduł na docelowym sprzęcie przed wdrożeniem na dużą skalę.
