BlueOptics QSFP-4SFP25G-CU5M-BL InfiniBand światłowodowy kabel 5 m QSFP28 4xSFP28 Męski Męski

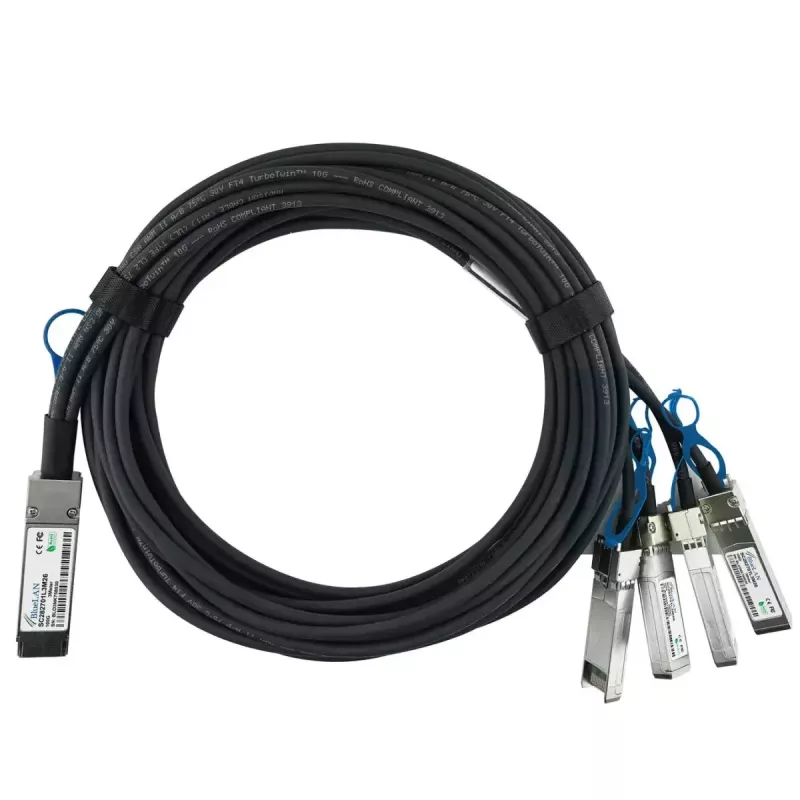

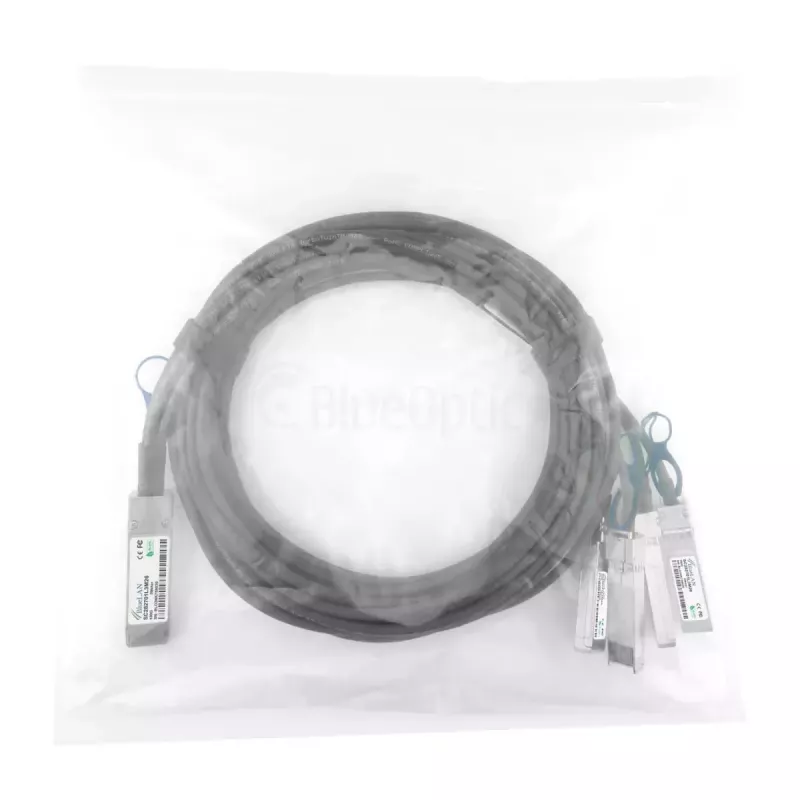

BlueOptics QSFP-4SFP25G-CU5M-BL to 5-metrowy kabel twinax do bezpośredniego połączenia z wtykiem QSFP28 na jednym końcu i czterema wtykami SFP28 na drugim. Ten pasywny kabel rozgałęźny 100G na 4x25G, przeznaczony do połączeń krótkodystansowych o dużej prędkości, obsługuje sygnalizację InfiniBand i Ethernet do stosowania w szafach i między sąsiednimi szafami w centrach danych i środowiskach sieciowych. Kabel wykorzystuje przewód twinax 26 AWG i jest zgodny z interfejsami elektrycznymi i mechanicznymi zdefiniowanymi przez MSA dla rozgałęźnych DAC QSFP28.

Zalety

Ten pasywny DAC zapewnia niskie opóźnienie i niski pobór mocy dzięki miedzianej konstrukcji twinax i brakowi aktywnej elektroniki. Jest produkowany zgodnie ze specyfikacjami MSA dla zastosowań rozgałęźnych QSFP28-do-4xSFP28, co umożliwia interoperacyjność z platformami obsługującymi kable rozgałęźne typu QSFP-4SFP25G. Kabel wykorzystuje niezawodne komponenty i praktyki montażowe mające na celu zapewnienie długiej żywotności i stabilnych parametrów elektrycznych dla połączeń o dużej przepustowości na krótkie odległości.

Zastosowanie

• Połączenia switch-switch lub switch-serwer o dużej gęstości wewnątrz szaf
• Rozgałęzienie portu 100G QSFP28 na cztery porty 25G SFP28
• Protokoły InfiniBand, Ethernet (100GBase-CR4 / 4x25GBASE-CR) i podobne protokoły krótkodystansowe
• Połączenia między sąsiednimi szafami, gdzie sprzęt obsługuje pasywny DAC

Kluczowe specyfikacje

• Typ kabla: pasywny kabel miedziany twinax (kabel do bezpośredniego połączenia)
• Długość: 5 metrów

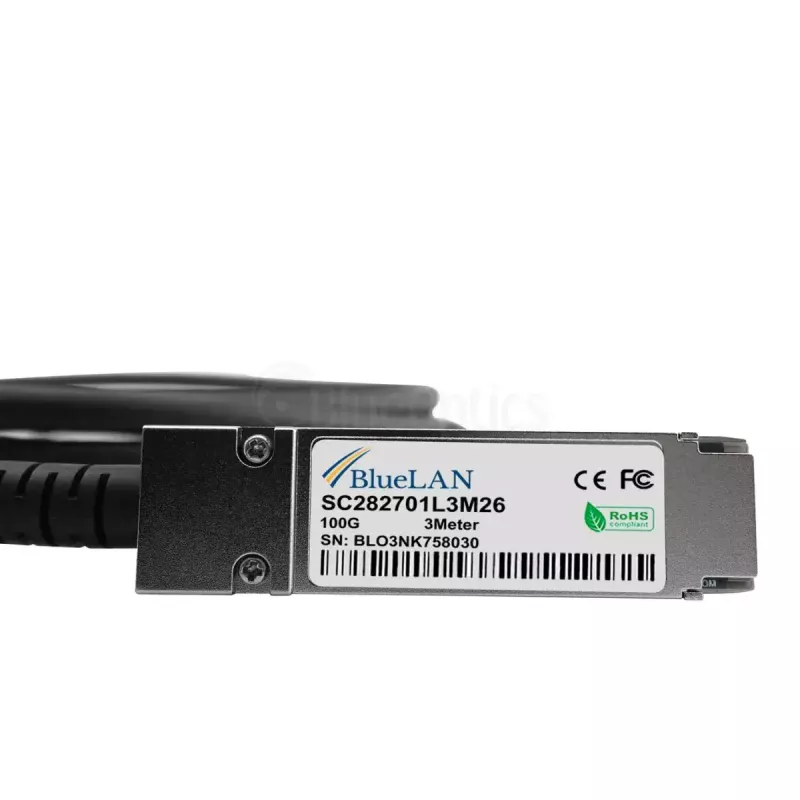

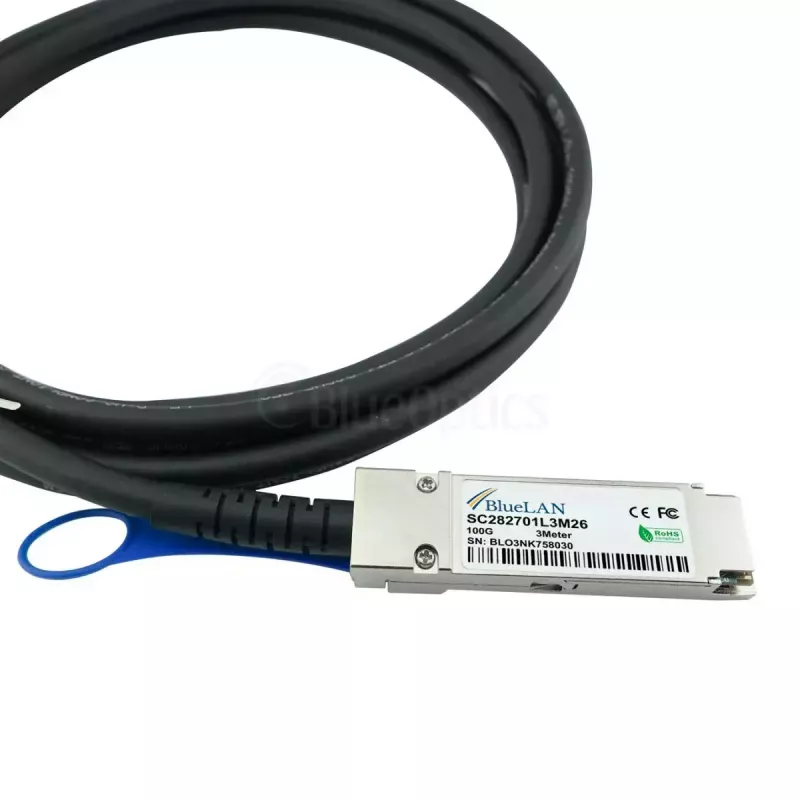

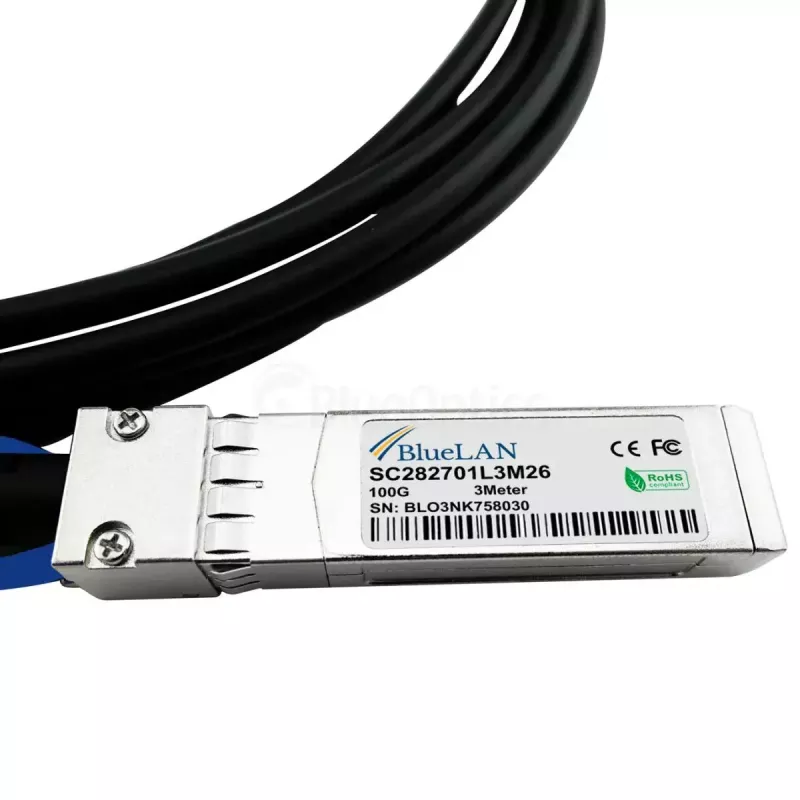

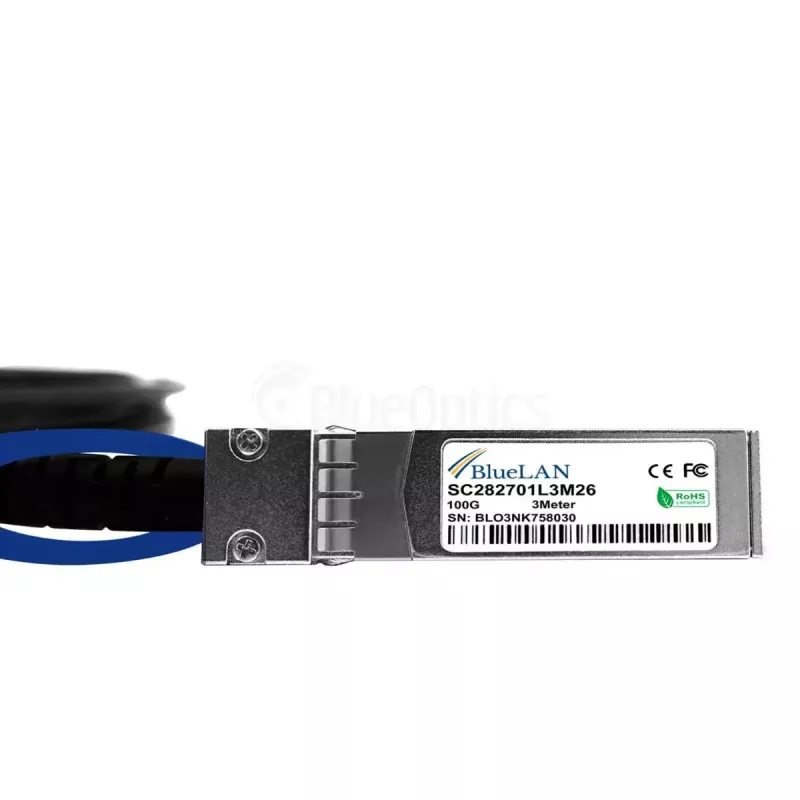

• Wtyki: 1× QSFP28 (męski) na 4× SFP28 (męski)
• Przepustowość: do 100 Gbit/s łącznie (4× 25 Gbit/s pasma)
• Grubość przewodu: 26 AWG
• Zgodność: profil elektryczny/mechaniczny rozgałęźnego DAC QSFP28 zgodny z MSA
• Typowe zastosowania: połączenia krótkodystansowe w centrach danych, łącza rozgałęźne

Jak używać

Upewnij się, że urządzenia docelowe obsługują pasywne kable rozgałęźne QSFP28-na-4xSFP28 i że odpowiednie porty są włączone dla wybranego protokołu (100GBase-CR4 / 4x25GBASE-CR lub InfiniBand). Wyłącz zasilanie lub postępuj zgodnie z instrukcjami producenta dotyczącymi hot-swap dla swojego sprzętu, jeśli jest to wymagane. Włóż wtyk QSFP28 do portu źródłowego QSFP i każdy wtyk SFP28 do portów docelowych SFP, aż zatrzask się zablokuje. Sprawdź status połączenia i prawidłowe mapowanie pasm w oprogramowaniu układowym switcha lub hosta i skonfiguruj interfejsy zgodnie z potrzebami dla wybranego protokołu.

Zalecenia

Używaj tego 5-metrowego pasywnego DAC do krótkodystansowych połączeń o dużej przepustowości wewnątrz szaf lub między sąsiednimi szafami, gdzie obsługiwany jest pasywny twinax; unikaj stosowania go na dłuższe odległości lub w instalacjach wymagających transceiverów optycznych. Upewnij się co do zgodności oprogramowania układowego i sprzętu z kablami rozgałęźnymi QSFP28 i przetestuj połączenia po instalacji, aby potwierdzić prawidłowe działanie.
