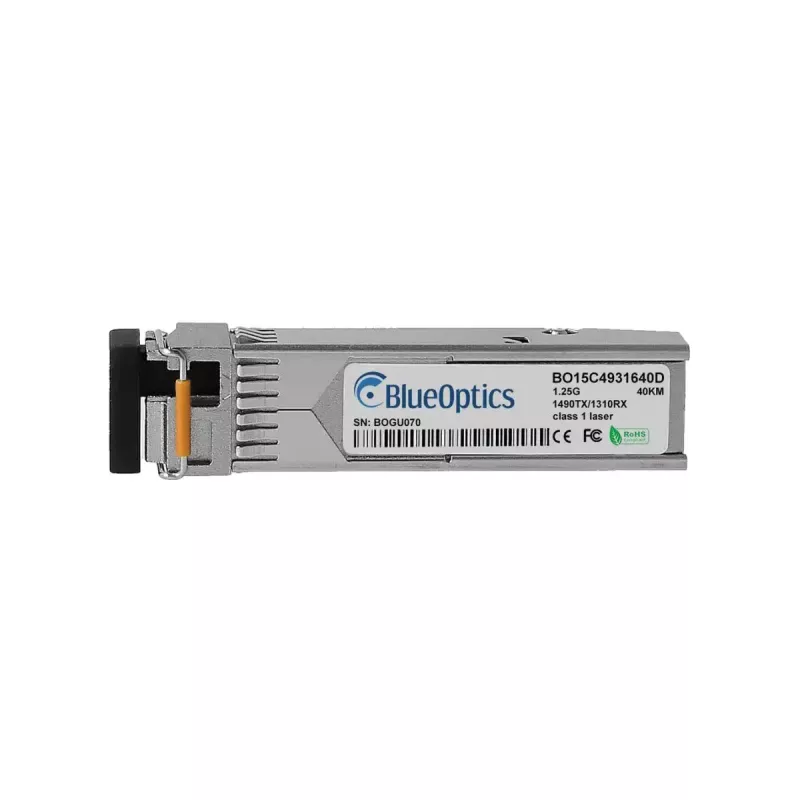

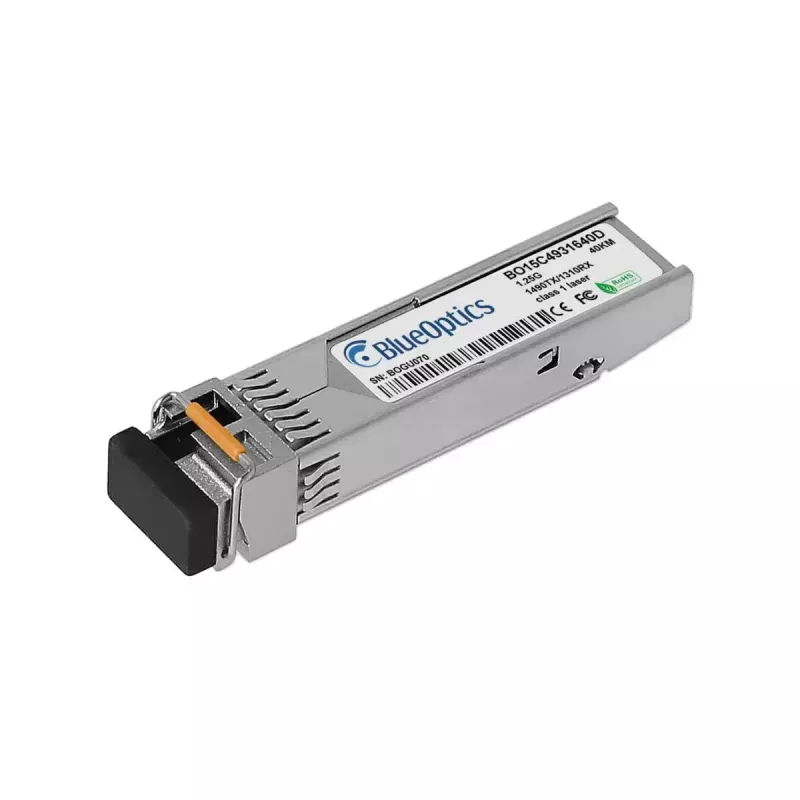

BlueOptics SFP-1G-BX40-D-BO moduł nadawczo-odbiorczy sieciowy Światłowodowy 1250 Mbit/s

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-1G-BX40-D-BO to jednomodowy światłowodowy moduł SFP zaprojektowany do zastosowań 1000BASE-BX-D z maksymalną szybkością transmisji danych wynoszącą 1250 Mbit/s. Umieszczony w kompaktowej metalowej obudowie i ważący około 3 g moduł pracuje przy zasilaniu 3,3 V i zapewnia łączność za pośrednictwem złącza LC simplex do jednokierunkowej transmisji dwukierunkowej (single-fiber bidirectional). Wykorzystuje nadajnik 1310 nm i odbiornik 1490 nm i jest zgodny ze standardami formatu MSA SFP, co zapewnia fizyczną kompatybilność z szeroką gamą urządzeń sieciowych.

Zalety

Moduł nadawczo-odbiorczy obsługuje szybkie łącza optyczne do 1,25 Gbit/s po włóknie jednomodowym i jest kompatybilny z popularnymi platformami sieciowymi akceptującymi moduły 1000BASE-BX-D SFP. Jego metalowa obudowa zapewnia trwałość i stabilność termiczną, a kompaktowy format SFP minimalizuje wymagania przestrzenne. Zbudowany zgodnie ze standardami MSA moduł ułatwia prostą instalację i wymianę w przełącznikach, routerach i systemach pamięci masowej. Jeśli sprzęt hosta na to pozwala, cyfrowe monitorowanie diagnostyczne (DDM/DOM) zapewnia monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury.

Zastosowanie

• Łącza punkt-punkt na włóknie jednomodowym do 40 km
• Połączenia Gigabit Ethernet (1000BASE-BX-D)
• Połączenia między przełącznikami, routerami i systemami pamięci masowej
• Środowiska wymagające kompaktowych, modułów SFP z możliwością wymiany podczas pracy (hot-pluggable)

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Szybkość transmisji danych: do 1250 Mbit/s
• Typ włókna: jednomodowe
• Długości fal: nadajnik 1310 nm, odbiornik 1490 nm

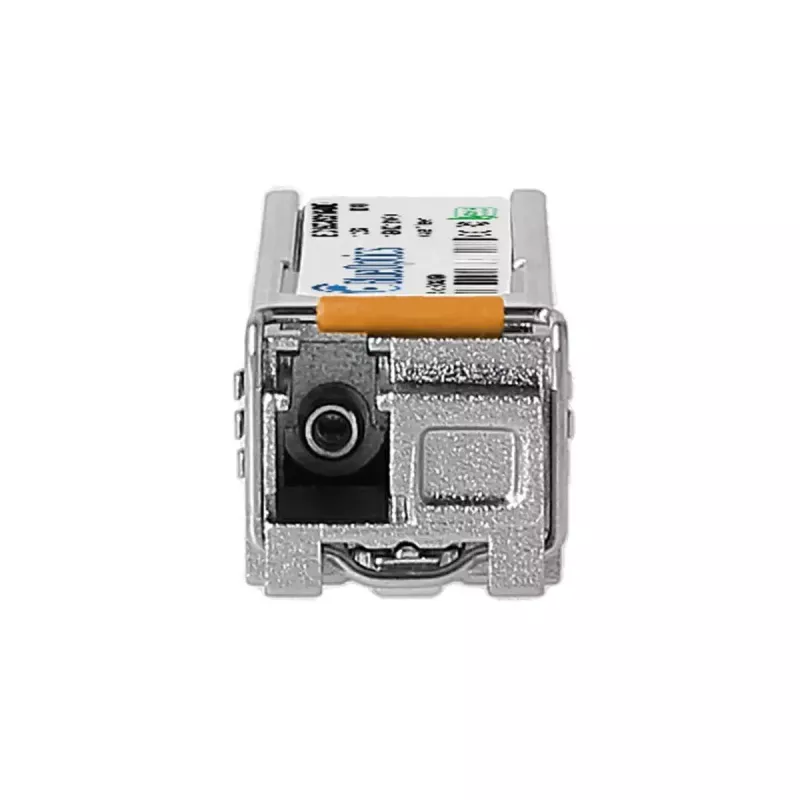

• Złącze: LC simplex
• Zasilanie: wejście 3,3 V
• Obudowa: metalowa
• Waga: ok. 0,003 kg
• Typowy zasięg: do 40 km (w zależności od zastosowania)
• Cyfrowe monitorowanie diagnostyczne (DDM/DOM): obsługiwane, jeśli pozwala na to sprzęt hosta

Sposób użycia

Zainstaluj BlueOptics SFP-1G-BX40-D-BO wkładając moduł do dostępnego portu SFP w kompatybilnym przełączniku, routerze lub konwerterze mediów przy wyłączonym urządzeniu lub podczas jego pracy (hot-plugging), jeśli host to obsługuje. Podłącz kabel krosowy światłowodu jednomodowego LC simplex o prawidłowej biegunowości, aby ustanowić łącze dwukierunkowe – jedno włókno przenosi sygnały nadawania i odbioru na różnych długościach fal. W razie potrzeby skonfiguruj interfejs hosta na tryb 1000BASE-BX-D lub odpowiedni tryb Gigabit Ethernet i zweryfikuj stan łącza za pomocą interfejsu zarządzania urządzenia hosta. Jeśli wymagane jest DDM/DOM, upewnij się, że platforma hosta udostępnia rejestry diagnostyczne do odczytu parametrów w czasie rzeczywistym.

Zalecenia

Używaj wysokiej jakości kabli krosowych jednomodowych LC i tam, gdzie to możliwe, paneli krosowych, aby osiągnąć optymalny zasięg i jakość sygnału. Upewnij się, że oprogramowanie układowe urządzenia hosta obsługuje moduły SFP innych producentów i DDM/DOM, jeśli potrzebna jest zdalna diagnostyka. Unikaj narażania modułu na nadmierne naprężenia mechaniczne lub zanieczyszczenie złącza optycznego; zakładaj osłony przeciwpyłowe, gdy moduł nie jest używany, i postępuj zgodnie ze standardowymi procedurami obsługi włókien światłowodowych.
