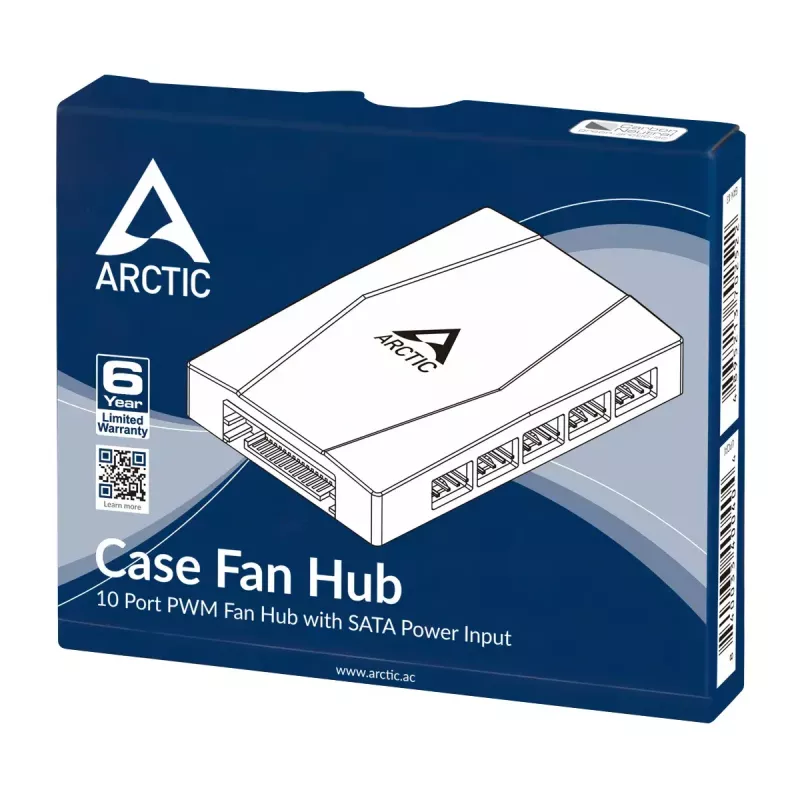

Case Fan Hub ARCTIC ACFAN00175A 10 Port PWM z zasilaniem SATA

Koncentrator wentylatorów obudowy zapewnia scentralizowane zarządzanie kablami w celu chłodzenia systemu. Zawiera podkładki samoprzylepne i paski magnetyczne do elastycznego umieszczenia wewnątrz obudowy PC, łączy się z płytą główną za pomocą jednego kabla i jest zasilany przez SATA. Koncentrator rozszerza dostępne złącza dla wentylatorów i dostarcza zewnętrzne zasilanie bezpośrednio z zasilacza w celu stabilnej pracy wentylatorów.

Zalety

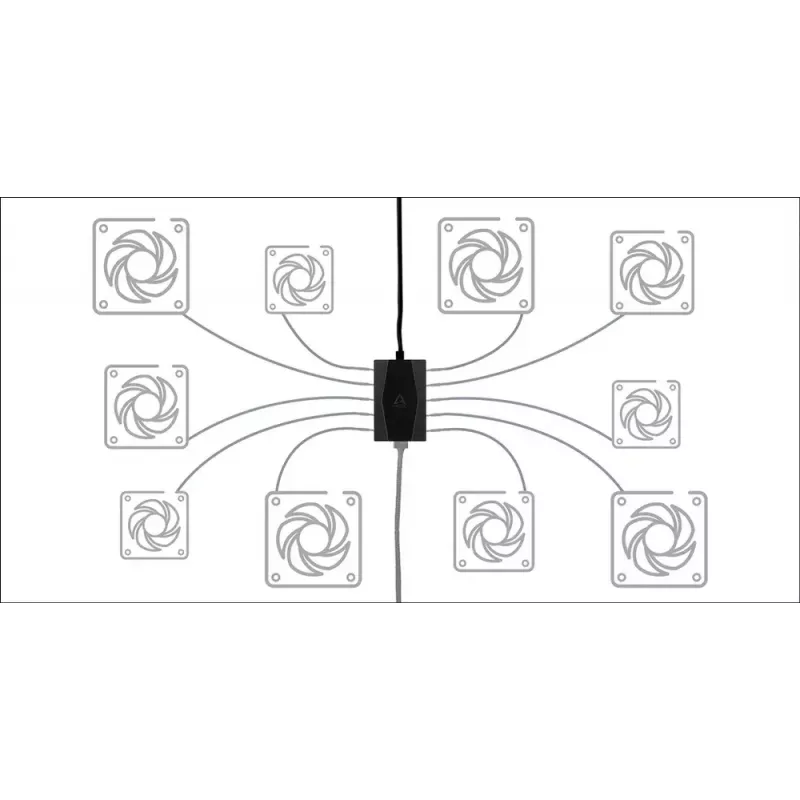

Koncentrator umożliwia schludne prowadzenie kabli poprzez konsolidację wielu połączeń wentylatorów w jedno urządzenie, które można umieścić w ukrytych obszarach obudowy. Przekazuje synchronicznie sygnał PWM z płyty głównej do wszystkich podłączonych wentylatorów, jednocześnie raportując prędkość obrotową z pierwszego gniazda wentylatora do systemu. Zasilany przez SATA, zapobiega spadkowi napięcia na wentylatorach i obsługuje do dziewięciu dodatkowych gniazd wentylatorów obudowy, gdy gniazda na płycie głównej są ograniczone.

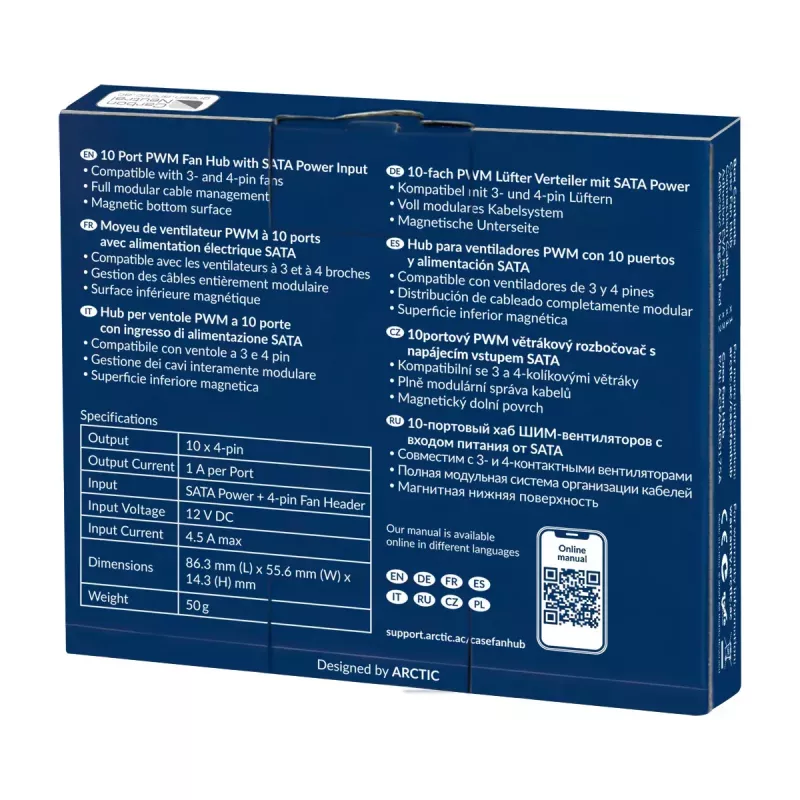

Kluczowe parametry

• Umiejscowienie: podkładki samoprzylepne i paski magnetyczne do elastycznego montażu wewnątrz obudowy
• Połączenie z płytą główną: pojedynczy kabel do sygnału PWM/obrotów

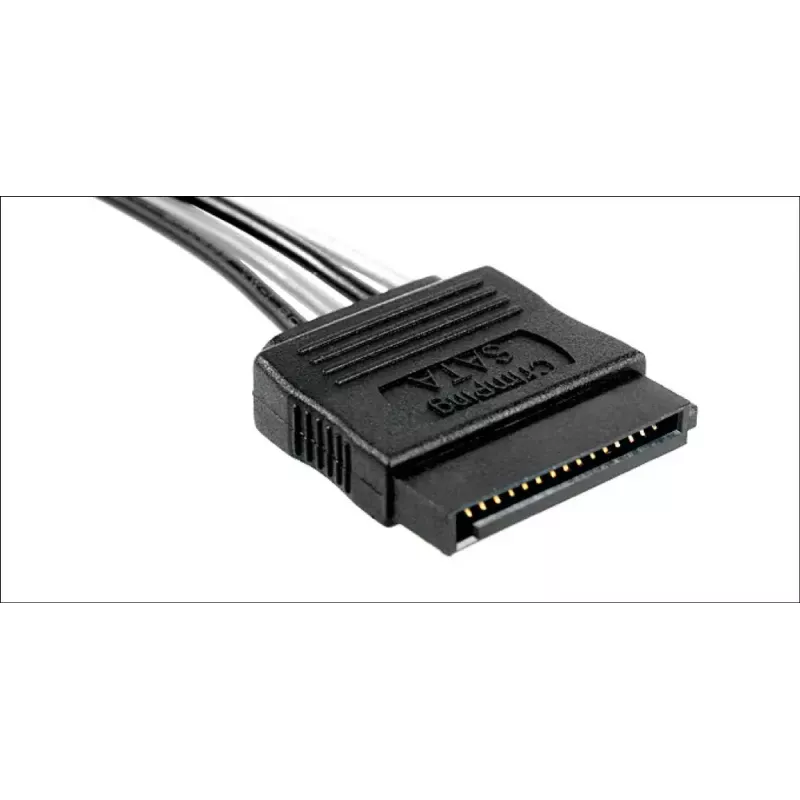

• Zasilanie: złącze zasilania SATA (zewnętrzne zasilanie z zasilacza)
• Obsługa wentylatorów: rozszerza system o maksymalnie 9 dodatkowych gniazd wentylatorów obudowy
• Raportowanie prędkości obrotowej: odczytuje prędkość z pierwszego gniazda wentylatora i przekazuje do systemu
• Przetwarzanie sygnału: synchroniczny sygnał PWM przekazywany do wszystkich podłączonych wentylatorów

Sposób użycia

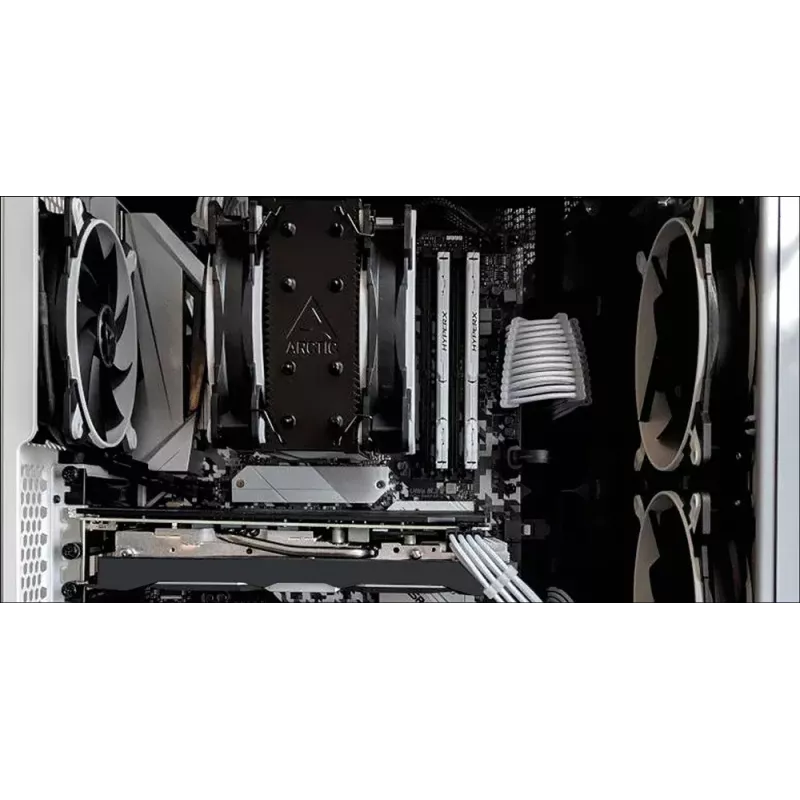

Zamocuj koncentrator wewnątrz obudowy za pomocą dołączonych podkładek samoprzylepnych lub pasków magnetycznych w wygodnym, ukrytym miejscu. Podłącz koncentrator do płyty głównej za pomocą pojedynczego kabla PWM/obrotów, aby system mógł kontrolować prędkość wentylatorów i odczytywać obroty z pierwszego gniazda. Podłącz kabel zasilający SATA do zasilacza, aby dostarczyć zewnętrzne zasilanie. Podłącz wentylatory obudowy do portów koncentratora, rozmieszczając je zgodnie z potrzebami w dostępnych gniazdach.

Zalecenia

Upewnij się, że połączenie zasilania SATA jest bezpieczne przed włączeniem systemu. Umieść koncentrator w miejscu optymalnym dla przepływu powietrza i prowadzenia kabli oraz sprawdź, czy płyta główna obsługuje sterowanie PWM dla podłączonych wentylatorów, aby uzyskać synchroniczną regulację prędkości.
