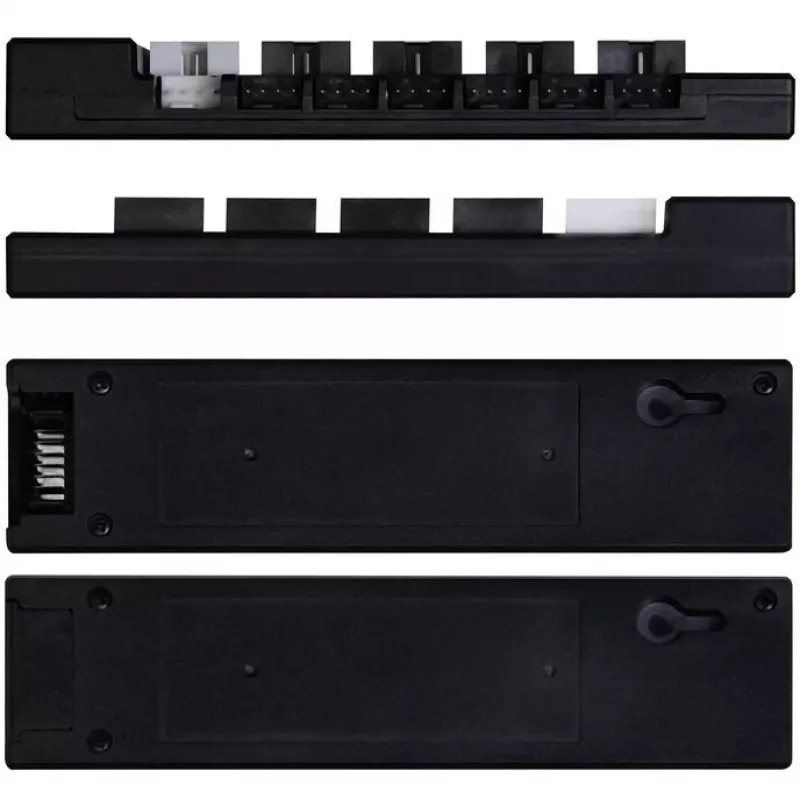

Koncentrator USB i PWM Lian Li EDGE HUB EG-HUB01B — 4× USB, 6× portów wentylatorów PWM

Lian Li EDGE HUB EG-HUB01B to kompaktowy koncentrator łączący, który w jednym module udostępnia cztery zewnętrzne porty USB i sześć portów wentylatorów PWM. Zaprojektowany z myślą o komputerach stacjonarnych, rozszerza łączność na panelu przednim lub w obudowie, umożliwiając scentralizowane sterowanie wentylatorami PWM. Koncentrator upraszcza prowadzenie kabli i pomaga uporządkować wnętrze systemu, konsolidując wiele połączeń wentylatorów i USB w jednym dostępnym urządzeniu.

Zalety

Koncentrator integruje łączność USB i złącza wentylatorów PWM w oszczędzającej miejsce obudowie, redukując liczbę pojedynczych kabli prowadzonych do płyty głównej. Obsługuje sterowanie prędkością wentylatorów PWM z pojedynczego źródła sygnału PWM i oferuje cztery dostępne porty USB dla urządzeń peryferyjnych lub rozszerzenia panelu przedniego. Jego kompaktowa konstrukcja ułatwia instalację w ciasnych obudowach i poprawia ogólne zarządzanie kablami w systemie.

Zastosowanie

• Komputery PC wymagające dodatkowych zewnętrznych portów USB dla urządzeń peryferyjnych
• Systemy z wieloma wentylatorami PWM, które korzystają ze scentralizowanego sterowania prędkością
• Obudowy kompaktowe i mid-tower, w których priorytetem jest uporządkowane prowadzenie kabli
• Niestandardowe konstrukcje i modernizacje mające na celu lepsze zarządzanie chłodzeniem i dostępność

Kluczowe dane techniczne

• Porty: 4× porty USB dla zewnętrznych urządzeń peryferyjnych
• Złącza wentylatorów: 6× portów PWM dla wentylatorów 4-pinowych
• Metoda sterowania: Konsolidacja sygnałów sterujących PWM w celu zsynchronizowanego zarządzania prędkością wentylatorów
• Format: Kompaktowy koncentrator przeznaczony do montażu wewnątrz obudowy i organizacji kabli

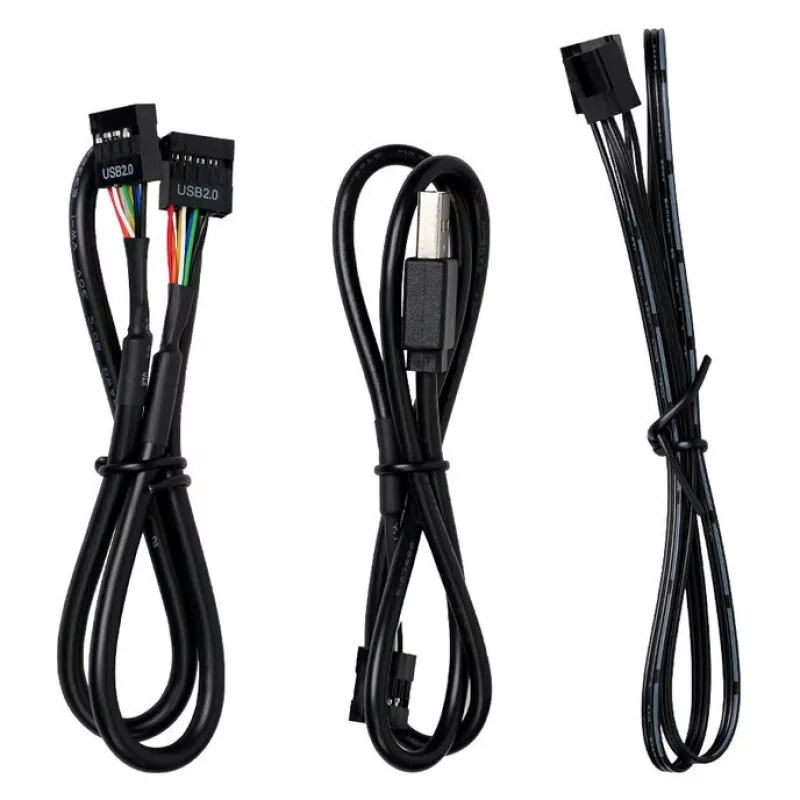

• Prowadzenie kabli: Zawiera złącza i okablowanie do podłączenia do złączy płyty głównej i linii USB panelu przedniego

Sposób użycia

Zamontuj koncentrator wewnątrz obudowy komputera w odpowiednim miejscu, które zapewnia dostęp do otworów panelu przedniego lub zewnętrznych portów USB oraz umożliwia wygodne prowadzenie kabli wentylatorów. Podłącz kabel wejściowy PWM koncentratora do złącza wentylatora PWM na płycie głównej lub kontrolera PWM, aby koncentrator mógł przekazywać sterowanie prędkością do wszystkich podłączonych wentylatorów. Podłącz wentylatory do 4-pinowych złączy PWM koncentratora i podłącz kable USB urządzeń peryferyjnych do portów USB koncentratora. Zabezpiecz kable przed naprężeniem i sprawdź, czy wszystkie połączenia są w pełni osadzone przed włączeniem systemu.

Zalecenia

Aby uzyskać zrównoważony przepływ powietrza i skuteczne sterowanie PWM, podłączaj do koncentratora wentylatory o podobnej mocy i specyfikacji oraz upewnij się, że płyta główna lub kontroler obsługuje łączny pobór prądu wielu wentylatorów. Poprowadź kable USB i wentylatorów tak, aby zminimalizować zakłócenia i zabezpiecz wszystkie połączenia, aby zapewnić niezawodne działanie.
