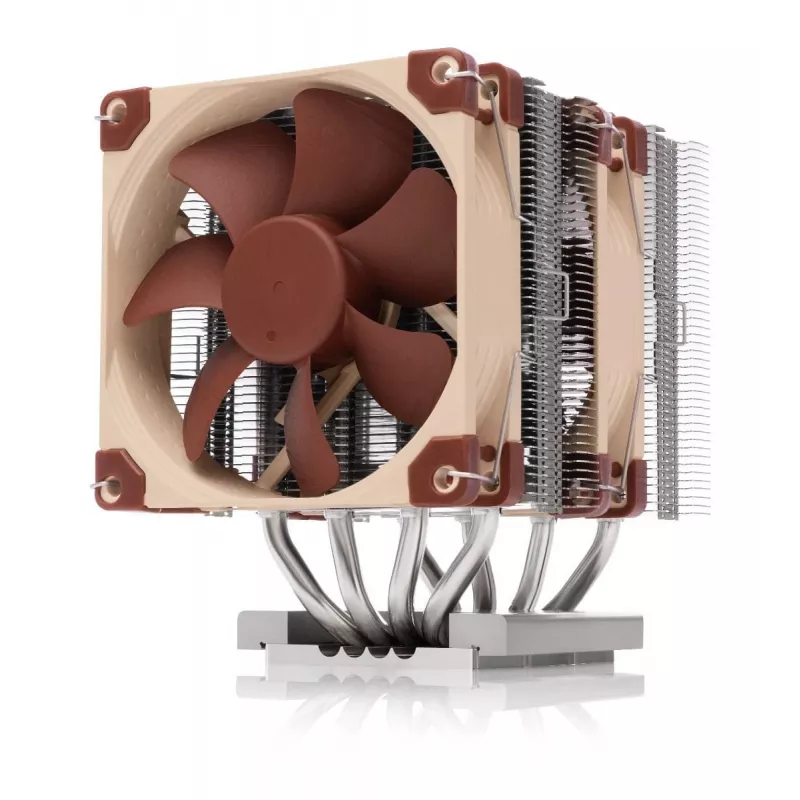

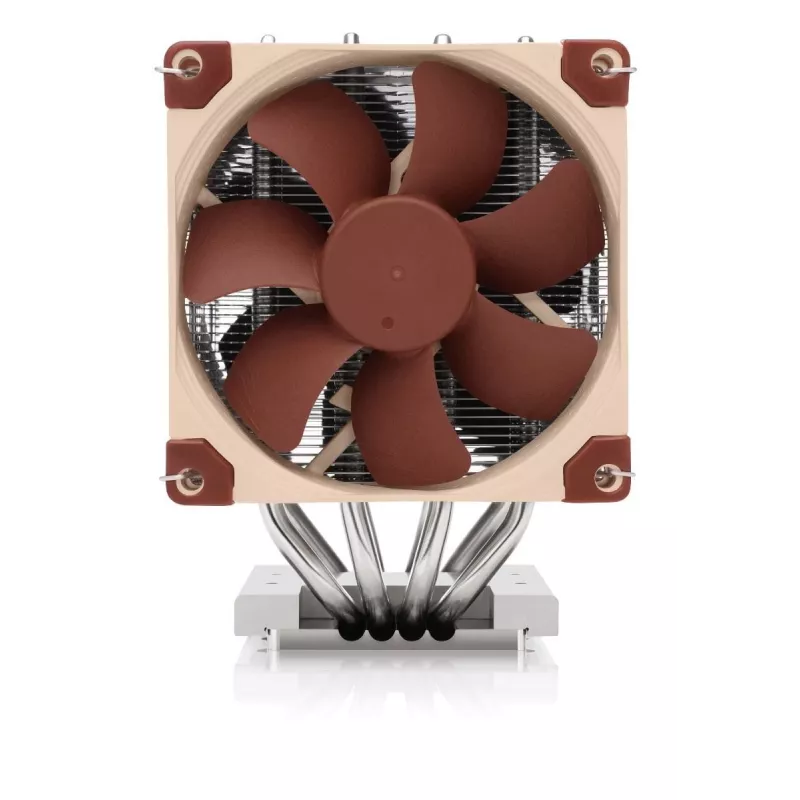

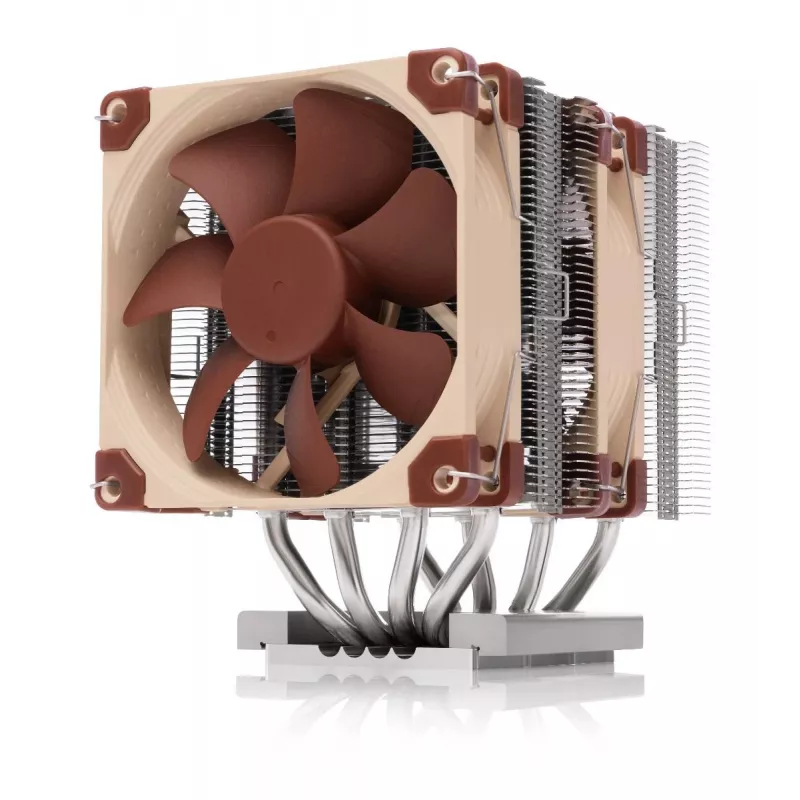

Chłodzenie procesora Noctua NH-D9 TR5-SP6 4U — dwuwentylatorowe chłodzenie CPU 92 mm dla sTR5, aluminiowe żeberka, miedziana podstawa, 2500 RPM

Noctua NH-D9 TR5-SP6 4U to wysokiej klasy ciche chłodzenie CPU 92 mm zaprojektowane do stacji roboczych i serwerów wykorzystujących procesory AMD Threadripper i Epyc z gniazdami TR5/SP6 (sTRX5/sWRX9). Bazuje ono na dwuwieżowym radiatorze serii DX z pełną powierzchnią styku i zawiera dwa szybkoobrotowe wentylatory NF-A9 HS-PWM 92 mm, zapewniając wysoką wydajność chłodzenia przy niskim poziomie hałasu. Chłodzenie kieruje przepływ powietrza równolegle do długiej osi gniazda, mieści się w większości obudów rack 4U przy całkowitej wysokości 134 mm i jest dostarczane z nałożoną pastą termoprzewodzącą NT-H2 oraz systemem montażowym SecuFirm2™ zaktualizowanym pod kątem specyfikacji docisku TR5/SP6.

Zalety

Powiększona miedziana powierzchnia styku (70 x 56 mm) jest dostosowana do dużych zintegrowanych rozpraszaczy ciepła procesorów TR5/SP6, poprawiając transfer ciepła z CPU do rurek cieplnych i żeberek. Kompaktowa powierzchnia podstawy 95 x 95 mm (tylko z wentylatorem środkowym) i niska wysokość zapewniają doskonałą kompatybilność z PCIe i mieszczą się w wielu obudowach 4U. Dwa wentylatory NF-A9 HS-PWM w konfiguracji push/pull zapewniają wysoką wydajność chłodzenia jak na kompaktowe chłodzenie, a dołączony rozgałęźnik Y i sterowanie PWM umożliwiają automatyczną, cichą regulację prędkości. Zaktualizowany system montażowy SecuFirm2™ upraszcza instalację, a nałożona fabrycznie pasta NT-H2 gwarantuje optymalną grubość warstwy i długoterminową stabilność termiczną.

Kluczowe specyfikacje

• Kompatybilność z gniazdami: TR5 / SP6 (sTRX5 / sWRX9)
• Powierzchnia styku radiatora: 70 x 56 mm
• Rozmiar i typ wentylatora: 2 × 92 mm NF-A9 HS-PWM
• Prędkość wentylatora (maks.): 2500 RPM (wariant HS-PWM)
• Wymiary (z wentylatorem środkowym): podstawa 95 × 95 mm, całkowita wysokość 134 mm
• Konfiguracja: radiator dwuwieżowy, układ wentylatorów push/pull
• Montaż: system montażowy SecuFirm2™ TR5/SP6
• Pasta termoprzewodząca: nałożona fabrycznie NT-H2

Sposób użycia

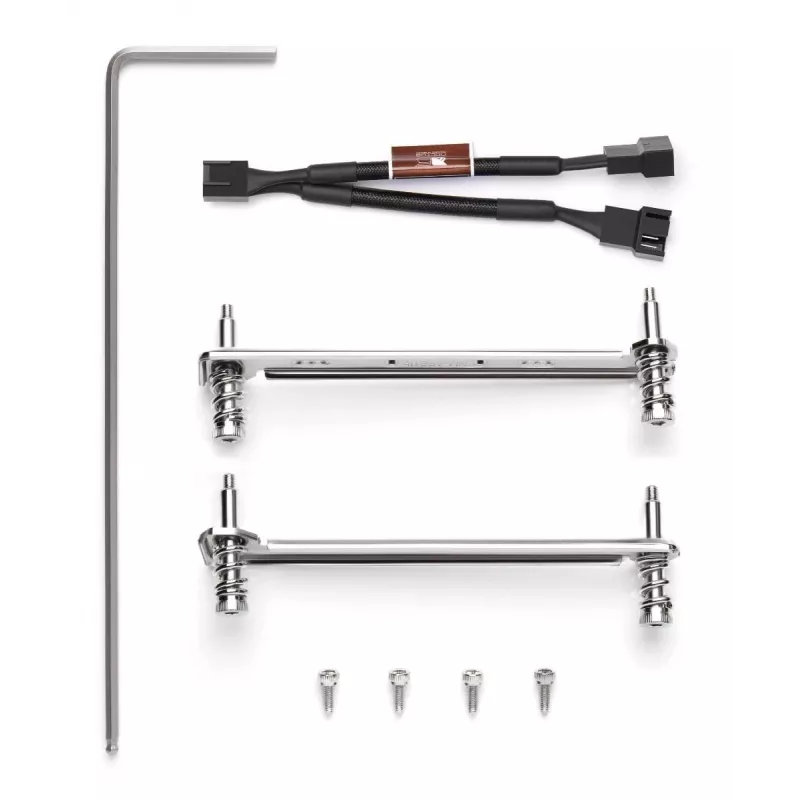

Zamontuj radiator na kompatybilnym gnieździe TR5 lub SP6, postępując zgodnie z procedurą SecuFirm2™: ustaw chłodzenie, wyrównaj otwory montażowe i dokręć cztery sprężynowe śruby z gniazdem imbusowym za pomocą dołączonego narzędzia. Podłącz dwa wentylatory NF-A9 do złącza wentylatora na płycie głównej przy użyciu dołączonego rozgałęźnika Y, tak aby oba wentylatory były zasilane z jednego złącza PWM. Upewnij się, że przepływ powietrza w obudowie jest zgodny z orientacją chłodzenia (przepływ powietrza równolegle do długiej osi gniazda) w celu optymalnego odprowadzania ciepła. W razie potrzeby zamontuj drugi wentylator po dowolnej stronie, w zależności od dostępnego miejsca.

Zalecenia

Używaj NH-D9 TR5-SP6 4U w systemach rack 4U lub kompaktowych stacjach roboczych, gdzie przepływ powietrza wylotowego jest równoległy do osi gniazda. W przypadku systemów wymagających prostopadłego przepływu powietrza rozważ modele Noctua zaprojektowane do takiej orientacji lub użyj kompatybilnych zestawów adaptacyjnych. Regularnie sprawdzaj złącza wentylatorów i dbaj o czystość pasty NT-H2 podczas konserwacji.
