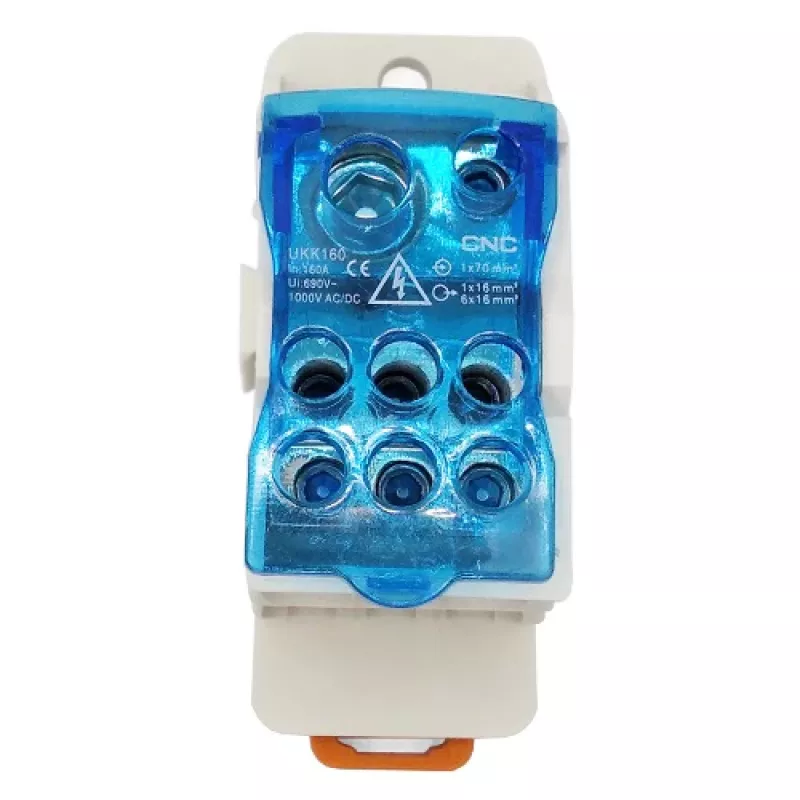

Puszka przyłączeniowa HiSmart NV821785 jednobiegunowa 160A do instalacji solarnych

Jednobiegunowa puszka przyłączeniowa HiSmart NV821785 o prądzie znamionowym 160A, przeznaczona do fotowoltaicznych systemów solarnych i połączeń prądu stałego. Zapewnia jednobiegunowy punkt połączeniowy do zakończeń kabli i rozgałęzień w systemach dystrybucji elektrycznej, umożliwiająca montaż w panelach elektrycznych i na szynie DIN. Przezroczysta pokrywa umożliwia wizualną kontrolę połączenia kablowego. Korpus wykonany jest z trudnopalnego nylonu PA, a zaciski są mosiężne platerowane dla zapewnienia trwałości i dobrej przewodności.

Zalety

Puszka przyłączeniowa obsługuje prąd znamionowy 160 A i jest przystosowana do napięć AC/DC do 690–1000 V, dzięki czemu nadaje się do różnorodnych zastosowań solarnych i prądu stałego. Przezroczysta pokrywa umożliwia szybką weryfikację połączeń, a trudnopalna obudowa z PA (UL94 V0) oraz mosiężne platerowane zaciski zapewniają odporność termiczną, doskonałą izolację i styki odporne na korozję. Kompaktowe wymiary i montaż na szynie DIN ułatwiają instalację i organizację okablowania.

Zastosowanie

• Połączenia łańcuchów fotowoltaicznych i rozdzielnice łączeniowe DC
• Połączenia między inwerterami, modułami i systemami akumulatorowymi
• Panele elektryczne i montaż na szynie DIN w instalacjach przemysłowych lub komercyjnych

Kluczowe specyfikacje

• Prąd znamionowy: 160 A
• Znamionowe napięcie: AC/DC 690–1000 V
• Podłączane przekroje kabli: 1 x (10–35 mm²) lub 7 x (2,5–16 mm²)
• Montaż: na szynie DIN
• Zaciski: mosiężne platerowane
• Materiał korpusu: nylon PA, trudnopalny (UL94 V0)
• Wymiary: 30 x 76,5 x 45,5 mm

Sposób użycia

Zamontować jednobiegunową puszkę przyłączeniową na kompletnej szynie DIN wewnątrz panelu elektrycznego. Poprowadzić i przygotować kable zgodnie z określonymi przekrojami, wprowadzić przewody do odpowiednich punktów zaciskowych i zabezpieczyć je za pomocą klamer/zacisków. Zamknąć przezroczystą pokrywę, aby chronić połączenie, jednocześnie umożliwiając kontrolę wizualną. Upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi oraz wartościami znamionowymi napięcia i prądu systemu.

Zalecenia

Używać HiSmart NV821785 w granicach określonych limitów prądowych i napięciowych, sprawdzać dokładne dokręcenie zacisków i przeprowadzać okresowe przeglądy przez przezroczystą pokrywę. Unikać narażenia na warunki wykraczające poza specyfikacje obudowy z nylonu PA i przestrzegać obowiązujących norm bezpieczeństwa dla instalacji solarnych prądu stałego.
