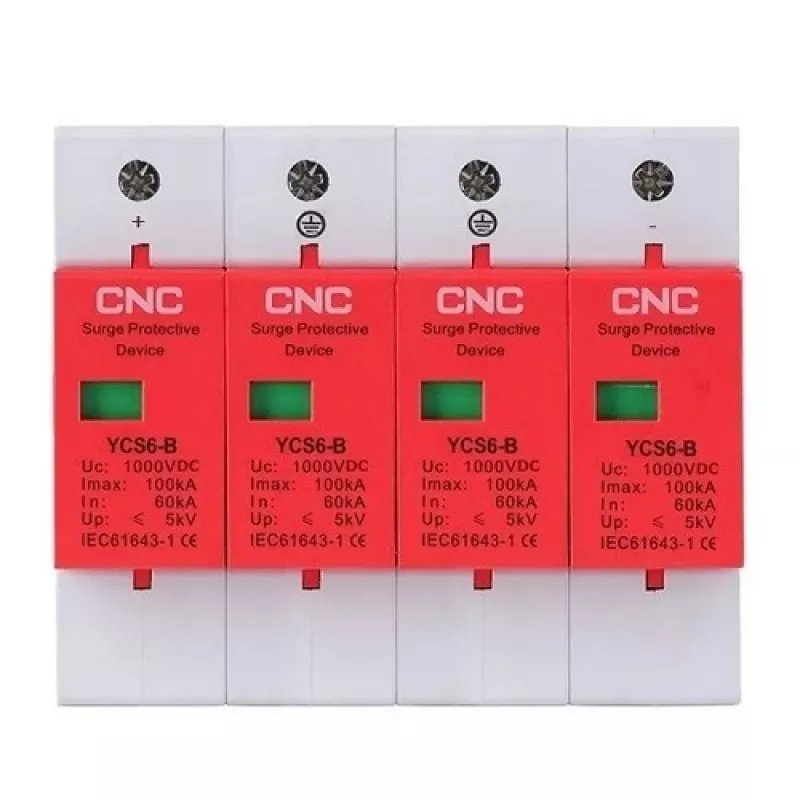

Urządzenie ochrony przepięciowej HiSmart NV821754 4-biegunowe 1000 VDC

HiSmart NV821754 to 4-biegunowe urządzenie ochrony przepięciowej dla systemów DC, przystosowane do napięcia 1000 V DC. Zaprojektowane jest do ochrony paneli fotowoltaicznych, systemów bateryjnych i przemysłowych urządzeń DC przed przepięciami przejściowymi spowodowanymi pośrednimi uderzeniami pioruna oraz zdarzeniami łączeniowymi. Urządzenie montuje się na szynie DIN 35 mm i podłącza szeregowo do zasilania DC, by odprowadzić energię przepięciową z dala od wrażliwych komponentów.

Zalety

NV821754 oferuje ochronę klasy B o znamionowym prądzie wyładowczym 60 kA i maksymalnym prądzie wyładowczym 100 kA, zapewniając wysoki poziom tłumienia przepięć dla systemów DC do 1000 V. Czas reakcji poniżej 25 ns i poziom ochrony napięciowej do 5 kV gwarantują szybkie ograniczanie przepięć przejściowych. Kompaktowa konstrukcja (107 x 90 x 67 mm) i montaż na szynie DIN upraszczają instalację w skrzynkach łączeniowych instalacji solarnych i rozdzielnicach DC. Urządzenie wykonano zgodnie z normą IEC 61643-1 i posiada oznaczenie CE.

Zastosowania

• Panele fotowoltaiczne (PV) i wejścia DC falowników solarnych
• Magazyny energii z akumulatorów (BESS)
• Urządzenia i przekształtniki DC w elektrowniach wiatrowych
• Przemysłowe rozdzielnice DC i szafy sterownicze

Kluczowe specyfikacje

• Bieguny: 4 (4P)
• Klasa: B
• Maksymalne napięcie trwałej pracy (Uc): 1000 V DC
• Znamionowy prąd wyładowczy (In): 60 kA
• Maksymalny prąd wyładowczy (Imax): 100 kA
• Poziom ochrony napięciowej (Up): ≤ 5 kV
• Czas reakcji: < 25 ns
• Częstotliwość: 50/60 Hz
• Temperatura pracy: -40 °C do +85 °C
• Wilgotność względna (przy 25 °C): < 95%
• Montaż: szyna DIN 35 mm
• Przekrój przewodów: 4–6 mm²
• Wymiary: 107 x 90 x 67 mm
• Normy: IEC 61643-1, CE
• Gwarancja: 24 miesiące

Sposób użycia

Zamontuj HiSmart NV821754 na szynie DIN 35 mm wewnątrz obudowy rozdzielnicy DC lub skrzynki łączeniowej. Podłącz urządzenie szeregowo z przewodami DC dodatnim i ujemnym, zgodnie ze schematem instalacji i lokalnymi przepisami elektrycznymi. Zapewnij przekrój przewodów między 4 a 6 mm² i dokręć zaciski z zalecanym momentem. Sprawdź polaryzację i prawidłowe poprowadzenie ścieżek odprowadzania prądów udarowych przed włączeniem systemu. Wykonaj kontrolę wizualną i testy funkcjonalne po instalacji oraz po każdym odnotowanym zdarzeniu przepięciowym.

Zalecenia

Urządzenie ochrony przepięciowej instaluj jak najbliżej chronionego sprzętu lub zacisków wejściowych DC, aby zminimalizować długość przewodów. Połącz NV821754 z prawidłowym uziemieniem systemu i połączeniami wyrównawczymi. Wymień urządzenie w przypadku widocznych uszkodzeń lub po narażeniu na przepięcie przekraczające parametry znamionowe; podczas serwisu przestrzegaj lokalnych norm bezpieczeństwa.
