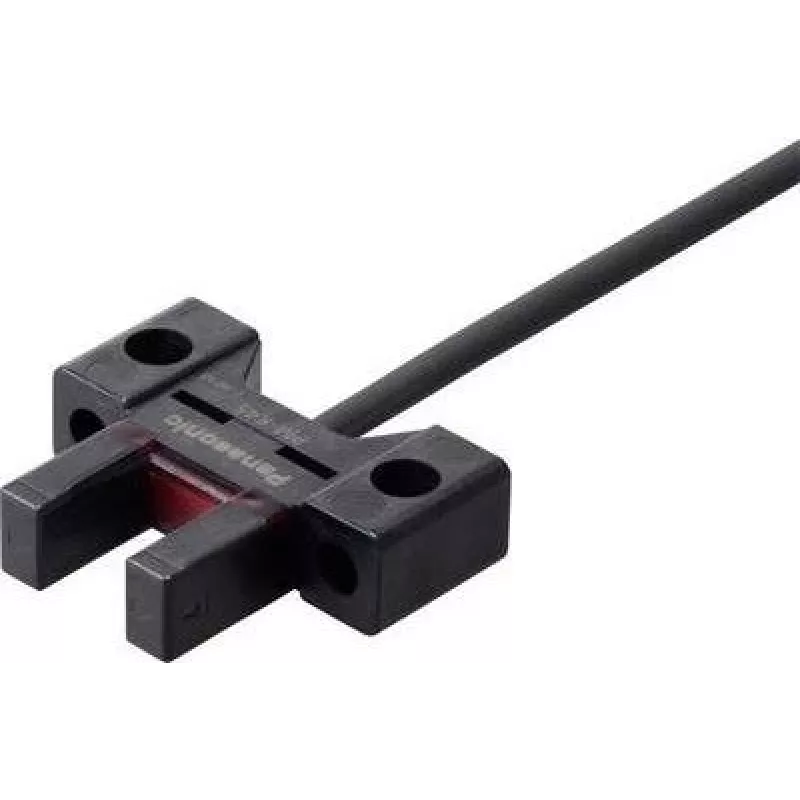

Czujnik fotoelektryczny Panasonic PM-K45-P-C3 widełkowa bariera świetlna typu K, 5–24 V DC, załączanie przy świetle/ciemności

Panasonic PM-K45-P-C3 to widełkowy czujnik fotoelektryczny typu K zaprojektowany do precyzyjnego wykrywania obiektów w środowiskach automatyki i bezpieczeństwa maszyn. Kompaktowa obudowa widełkowa zapewnia wyraźną ścieżkę optyczną do niezawodnego wykrywania krawędzi i małych elementów. Czujnik obsługuje zakres napięcia wejściowego 5–24 V DC i oferuje wybierane tryby przełączania załącz przy świetle i załącz przy ciemności, aby dopasować się do różnych wymagań logiki aplikacji.

Zalety

Widełkowa konstrukcja optyczna umożliwia dokładne wykrywanie cienkich lub nieregularnych obiektów bez kontaktu, redukując zużycie i złożoność mechaniczną. Szeroka kompatybilność napięcia zasilania upraszcza integrację z istniejącymi systemami sterowania. Możliwość wyboru między przełączaniem załącz przy świetle a załącz przy ciemności zwiększa elastyczność w różnych układach przenośników, podajników i pozycjonowania. Kompaktowa konstrukcja ułatwia instalację w ciasnych przestrzeniach i w pobliżu ruchomych części.

Zastosowanie

• Wykrywanie krawędzi na taśmach przenośnikowych i systemach prowadzenia wstęgi
• Wykrywanie małych elementów w maszynach typu pick-and-place i montażowych
• Pozycjonowanie i wykrywanie obecności w sprzęcie zautomatyzowanym
• Bezdotykowe wykrywanie w liniach pakujących i etykietujących

Kluczowe specyfikacje

• Napięcie robocze: 5–24 V DC
• Tryby przełączania: wybieralne załącz przy świetle (normalnie otwarty) i załącz przy ciemności (normalnie zamknięty)
• Typ detekcji: widełkowy czujnik fotoelektryczny typu K (bariera świetlna widełkowa)
• Montaż: kompaktowa obudowa widełkowa odpowiednia do detekcji małych obiektów w trybie bariery jednokierunkowej
• Wyjście: przełączanie półprzewodnikowe kompatybilne z typowymi wejściami PLC i sterowników

Sposób użycia

Zainstaluj czujnik widełkowy tak, aby obiekt przeznaczony do wykrycia przechodził przez szczelinę widełek prostopadle do ścieżki optycznej. Podłącz zasilanie w zakresie 5–24 V DC i podłącz wyjście do wejścia sterującego zgodnie z logiką systemu. Wybierz wymagany tryb przełączania (załącz przy świetle lub załącz przy ciemności), aby dopasować zamierzone zachowanie sygnału. Wyreguluj ustawienie mechaniczne i zamocuj czujnik, aby zapobiec wibracjom lub ruchom, które mogłyby wpłynąć na powtarzalność detekcji.

Zalecenia

Aby zapewnić stałą detekcję, upewnij się, że szczelina jest wolna od zanieczyszczeń, a powierzchnie odbijające są ustawione tak, aby unikać fałszywych wyzwalaczy. Stosuj odpowiednie ekranowanie i uziemienie kabli, aby zminimalizować zakłócenia elektryczne. Przy wykrywaniu bardzo cienkich lub przezroczystych materiałów przetestuj oba tryby przełączania i dostosuj ustawienie czujnika, aby zoptymalizować niezawodność.
