Czujnik widłowy fotoelektryczny Panasonic PM-T45-P-C3 typ T, 5–24 V DC, tryb jasno/ciemno

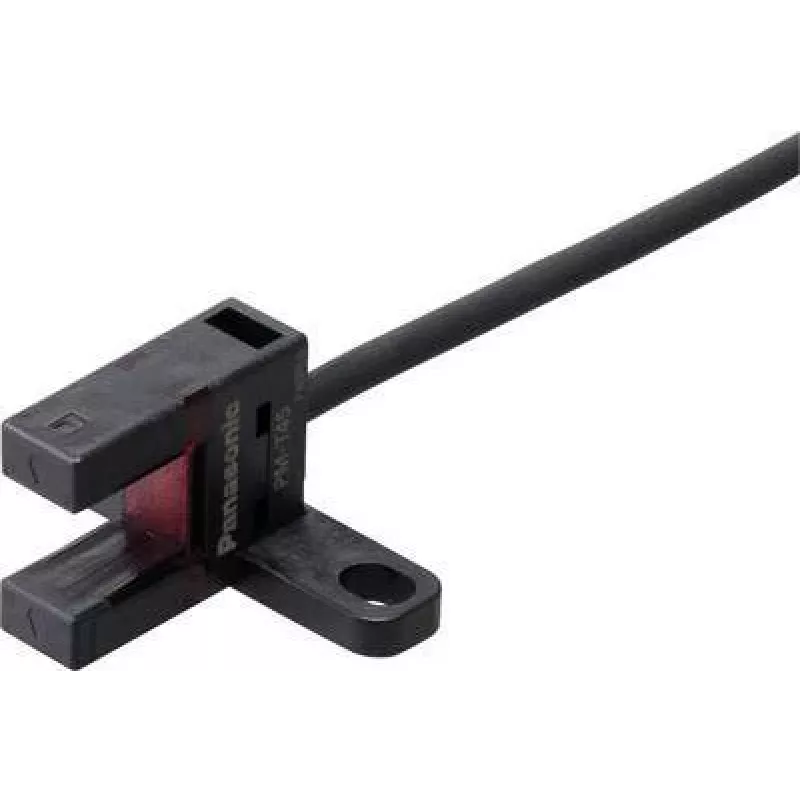

Panasonic PM-T45-P-C3 to fotoelektryczny czujnik widłowy typu T zaprojektowany do precyzyjnego wykrywania obiektów wewnątrz profilu widełek. Przeznaczony do automatyki przemysłowej, czujnik zasilany jest napięciem 5–24 V DC i oferuje wybierane tryby przełączania jasno lub ciemno, aby dostosować się do różnych zadań detekcyjnych. Jego kompaktowa obudowa w kształcie litery T umożliwia niezawodne wykrywanie obecności, krawędzi lub etykiet małych części oraz wspomaga kontrolę położenia na liniach montażowych, gdzie przestrzeń i powtarzalność mają znaczenie.

Zalety

Konstrukcja widełkowa zapewnia stabilne ustawienie i niezawodne wykrywanie cienkich lub małych obiektów bez potrzeby stosowania dodatkowej optyki. Szeroki zakres napięcia zasilania (5–24 V DC) sprawia, że czujnik jest kompatybilny z typowymi systemami sterowania. Przełączane tryby pracy jasno/ciemno zwiększają elastyczność w różnych zastosowaniach i poprawiają odporność na zmiany warunków otoczenia. Kompaktowa forma ułatwia instalację w ciasnych przestrzeniach i na zautomatyzowanym sprzęcie.

Zastosowanie

• Wykrywanie obecności małych komponentów na przenośnikach
• Wykrywanie krawędzi lub początku/końca etykiet i taśm
• Kontrola położenia w stacjach pick-and-place oraz montażowych
• Zliczanie obiektów i kontrola jakości tam, gdzie wymagane są kompaktowe czujniki

Kluczowe specyfikacje

• Typ czujnika: czujnik fotoelektryczny widłowy typu T
• Napięcie zasilania: 5–24 V DC
• Tryby przełączania: wybierane jasno i ciemno
• Metoda detekcji: detekcja barierowa w widełkach, odpowiednia dla cienkich lub małych obiektów
• Obudowa: kompaktowy profil T do instalacji w ograniczonej przestrzeni

Sposób użycia

Zamontuj czujnik tak, aby obiekt przechodził przez szczelinę widełek prostopadle do osi nadajnik-odbiornik. Podłącz zasilanie w zakresie 5–24 V DC i ustaw polaryzację wyjścia na tryb jasno lub ciemno zgodnie z aplikacją. Wyreguluj ustawienie czujnika i zabezpiecz obudowę przed przesunięciem; sprawdź działanie przełączania przy użyciu części testowych lub kontrolowanego przebiegu. Zintegruj wyjście czujnika z systemem sterowania w celu realizacji funkcji zliczania, zatrzymywania lub weryfikacji położenia.

Zalecenia

Aby zapewnić niezawodną detekcję, utrzymuj szczelinę widełek wolną od kurzu i zanieczyszczeń oraz zapewnij stabilne mechaniczne ustawienie. Przy wykrywaniu bardzo cienkich lub odbijających światło materiałów przetestuj oba tryby przełączania i dostosuj montaż czujnika, aby znaleźć optymalną orientację. W przypadku narażenia czujnika na uderzenia mechaniczne lub zanieczyszczenia stosuj odpowiednie uchwyty montażowe lub osłony ochronne.
