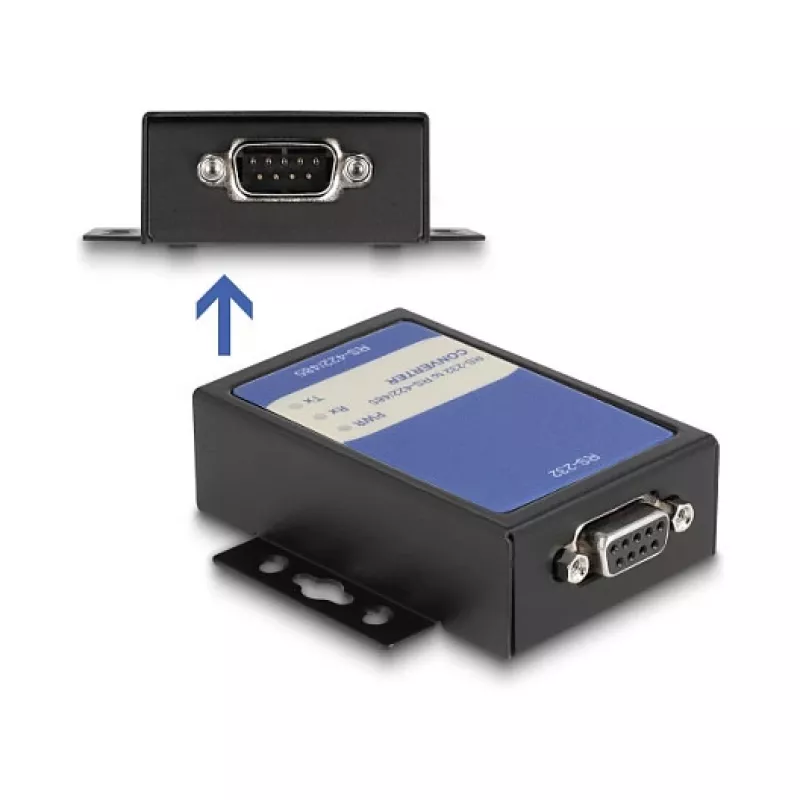

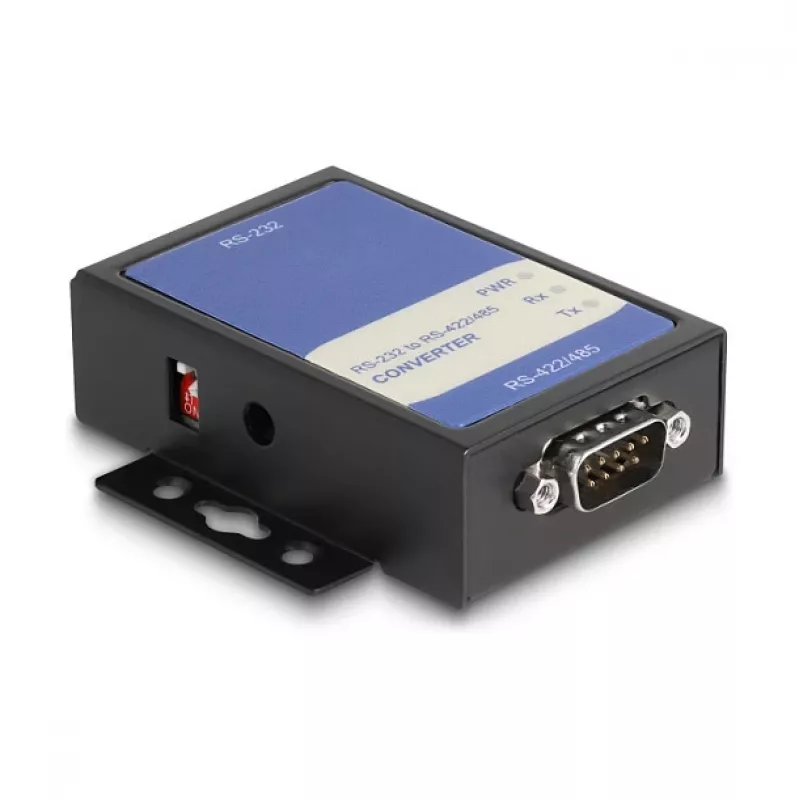

DeLOCK 64265 Konwerter szeregowy, repeater, izolator RS-232 RS-422/485 Czarny

DeLOCK 64265 to konwerter szeregowy, repeater i izolator umożliwiający transmisję danych między urządzeniami z interfejsami RS-232 i RS-422/485. Urządzenie w niezawodnej metalowej obudowie jest kompaktowe (50 × 84,6 × 23 mm) i zaprojektowane do pracy w środowiskach przemysłowych oraz systemach magistral polowych, zapewniając izolację galwaniczną i ochronę przed wyładowaniami elektrostatycznymi.

Zalety

Konwerter obsługuje protokoły RS-232 i RS-422/485 w jednym urządzeniu, oferuje przełączane wewnętrzne rezystory terminujące przez złącza pinowe i zawiera funkcję repeatera, umożliwiającą wydłużenie zasięgu komunikacji po połączeniu dwóch jednostek. Metalowa obudowa zapewnia ochronę mechaniczną, ekranowanie EMI oraz wiele opcji montażu do instalacji w szafach sterowniczych lub na szynach DIN.

Zastosowanie

• Podłączanie sprzętu RS-232 do sieci RS-422/485
• Instalacje magistral polowych i automatyki przemysłowej
• Wydłużanie odległości łącza RS-232 przy użyciu dwóch połączonych konwerterów
• Środowiska wymagające izolacji galwanicznej i ochrony przed wyładowaniami elektrostatycznymi

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 64265
• Interfejsy: RS-232 ↔ RS-422/485
• Funkcje: konwerter, repeater, izolator
• Wymiary: 50 mm × 84,6 mm × 23 mm
• Obudowa: metalowa
• Rezystory terminujące: wewnętrzne, przełączane przez złącza pinowe
• Opcja rozszerzenia: dwie jednostki można połączyć bezpośrednio, aby uzyskać zasięg RS-232 do 1200 m
• EAN: 4043619642656

Sposób użycia

Zainstaluj konwerter w odpowiednim miejscu, korzystając z dostępnych opcji montażu, podłącz urządzenie RS-232 do portu RS-232, a sieć RS-422/485 do odpowiedniego terminala. Skonfiguruj wewnętrzne rezystory terminujące za pomocą złączy pinowych na płycie, zgodnie z topologią sieci i wymaganiami impedancyjnymi. W celu wydłużenia odległości RS-232 połącz bezpośrednio dwie jednostki DeLOCK 64265 i przed uruchomieniem sprawdź integralność sygnału i uziemienie.

Zalecenia

Aby zapewnić niezawodną komunikację na duże odległości, aktywuj rezystory terminujące tylko na końcach magistrali i stosuj spójne praktyki okablowania i uziemienia. Skorzystaj z opcji montażu metalowej obudowy, aby zminimalizować naprężenia mechaniczne i umieść konwerter z dala od silnych źródeł elektromagnetycznych.
