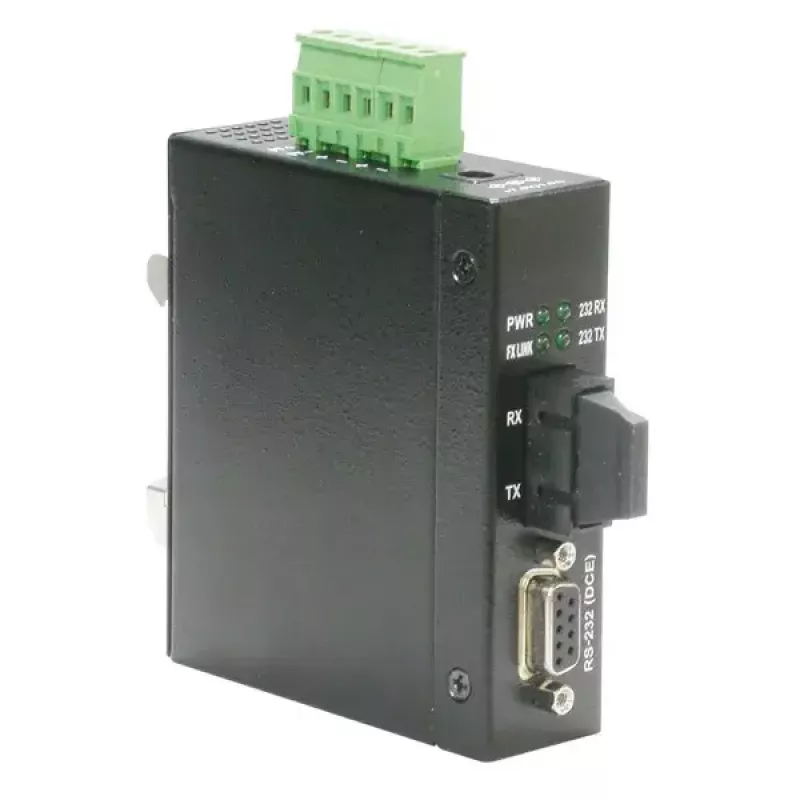

Przemysłowy konwerter RS232 ROLINE 21.13.1141

Przemysłowy konwerter ROLINE RS232 na światłowód wielomodowy (model 21.13.1141) zapewnia niezawodne połączenie między dwoma urządzeniami szeregowymi RS-232 za pomocą światłowodu wielomodowego ze złączami SC. Wykonuje przezroczystą konwersję danych RS-232 i wszystkich sygnałów sterujących, obsługuje wszystkie szybkości transmisji bez konfiguracji użytkownika i jest przeznaczony do montażu w szafach przemysłowych z metalową obudową montowaną na szynie DIN. Urządzenie oferuje zwiększoną ochronę sygnału i jest przystosowane do szerokich zakresów temperatur pracy i zasilania, aby pasować do środowisk przemysłowych.

Zalety

Konwerter zapewnia pełną przezroczystość dla linii RS-232 i sygnałów sterujących, eliminując potrzebę dostosowywania protokołu lub szybkości transmisji. Zawiera ochronę przeciwprzepięciową, ESD i izolację dla interfejsów RS-232, obsługuje szeroki zakres napięcia wejściowego (7–30 V DC), a także wyposażony jest w bez wentylatora, wytrzymałą obudowę metalową z montażem na szynie DIN do zastosowań przemysłowych. Urządzenie zapewnia przemysłową emisję i odporność na zakłócenia oraz pracuje w szerokim zakresie temperatur.

Zastosowanie

• Wydłużanie połączeń RS-232 na duże odległości za pomocą światłowodu wielomodowego
• Szafy automatyki przemysłowej i obudowy sterownicze
• Środowiska wymagające ochrony przed zakłóceniami elektromagnetycznymi i izolacji sygnału
• Aplikacje, w których potrzebna jest konwersja RS-232 typu plug-and-play i kompatybilność z dowolną szybkością transmisji

Specyfikacja techniczna

• Model: ROLINE 21.13.1141
• Funkcja: Konwerter RS-232 na światłowód wielomodowy
• Złącze światłowodowe: SC (wielomodowe)
• RS-232: przezroczysta konwersja danych i wszystkich sygnałów sterujących
• Szybkość transmisji: obsługuje wszystkie szybkości transmisji RS-232, nie wymaga konfiguracji
• Wejście zasilania: 7–30 V DC, maks. 2,4 W
• Złącza zasilania: listwa zaciskowa i wtyk DC (6,3 mm / 2,0 mm)
• Temperatura pracy: -20 °C do +70 °C
• Montaż: kompatybilny z szyną DIN
• Zabezpieczenia: przeciwprzepięciowe RS-232, ESD i izolacja; przemysłowe parametry emisji i odporności

Jak używać

Zamontuj konwerter na szynie DIN wewnątrz szafy i podłącz urządzenia szeregowe RS-232 do interfejsu RS-232. Podłącz światłowód wielomodowy za pomocą złączy SC pomiędzy dwoma jednostkami konwertera. Zasilaj za pomocą listwy zaciskowej lub wtyku DC (7–30 V DC). Urządzenie działa przezroczyście bez konieczności ustawiania szybkości transmisji lub protokołu; po podłączeniu zasilania i podłączeniu przesyła dane RS-232 i sygnały sterujące przez łącze optyczne.

Zalecenia

Zainstaluj konwertery na obu końcach łącza światłowodowego i użyj odpowiedniego zasilacza na szynę DIN (zalecany zasilacz ROLINE DIN-rail 21.13.1226), aby zapewnić stabilną pracę. Sprawdź typ światłowodu i kompatybilność złączy (wielomodowy SC) oraz zachowaj właściwe uziemienie i izolację dla najlepszej odporności na zakłócenia.
