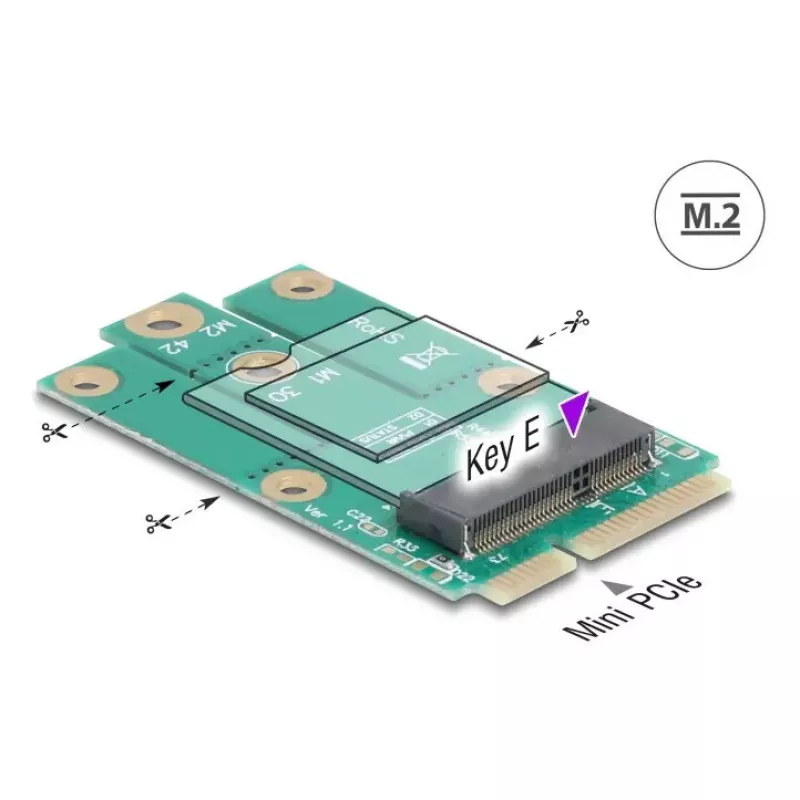

DeLOCK 64338 Wewnętrzny adapter M.2 Mini PCI Express Męski

Ten adapter firmy Delock umożliwia instalację modułu M.2 w formacie 2242, 2230, 3042 lub 3030 w systemie za pośrednictwem interfejsu Mini PCIe. DeLOCK 64338 to wewnętrzny adapter M.2 z męskim złączem Mini PCI Express i kompaktowymi wymiarami (30 mm szerokości, 54 mm głębokości, 4 mm wysokości), zaprojektowany do instalacji w ciasnych przestrzeniach.

Zalety

Adapter obsługuje wiele długości modułów M.2 dzięki punktowi przełamania, który umożliwia skrócenie płytki z pełnego rozmiaru do połowy. Męski interfejs Mini PCIe umożliwia bezpośrednią instalację w kompatybilnych gniazdach Mini PCIe, a kompaktowa konstrukcja sprawia, że nadaje się do małych obudów i systemów wbudowanych.

Zastosowanie

• Dodawanie dysków SSD M.2 lub modułów do systemów z gniazdem Mini PCIe
• Kompaktowe komputery PC, systemy wbudowane i płyty główne przemysłowe
• Prototypowanie i testowanie modułów M.2 w środowiskach o ograniczonej przestrzeni

Kluczowe specyfikacje

• Marka: DELOCK
• Model: 64338
• Interfejs: Mini PCI Express (męski)
• Obsługiwane formaty M.2: 2242, 2230, 3042, 3030
• Wymiary: 30 mm (szer.) × 54 mm (gł.) × 4 mm (wys.)
• MPN: 64338
• EAN: 4043619643387

Sposób użycia

Włóż adapter do wolnego gniazda Mini PCIe na płycie głównej lub płycie systemowej za pomocą męskiego złącza. Zamontuj moduł M.2 w odpowiedniej pozycji dla jego długości i zabezpiecz go zgodnie z metodą montażu systemu hosta. Jeśli wymagana jest krótsza długość adaptera, przed instalacją skróć płytkę w punkcie przełamania, aby uzyskać format połowy rozmiaru.

Zalecenia

Przed instalacją upewnij się, że system hosta obsługuje dany typ modułu M.2 i kluczowanie. Wyłącz zasilanie systemu i zachowaj środki ostrożności antystatyczne podczas obsługi adaptera i modułów M.2. Sprawdź luz mechaniczny w obudowie po ewentualnym skróceniu płytki.
