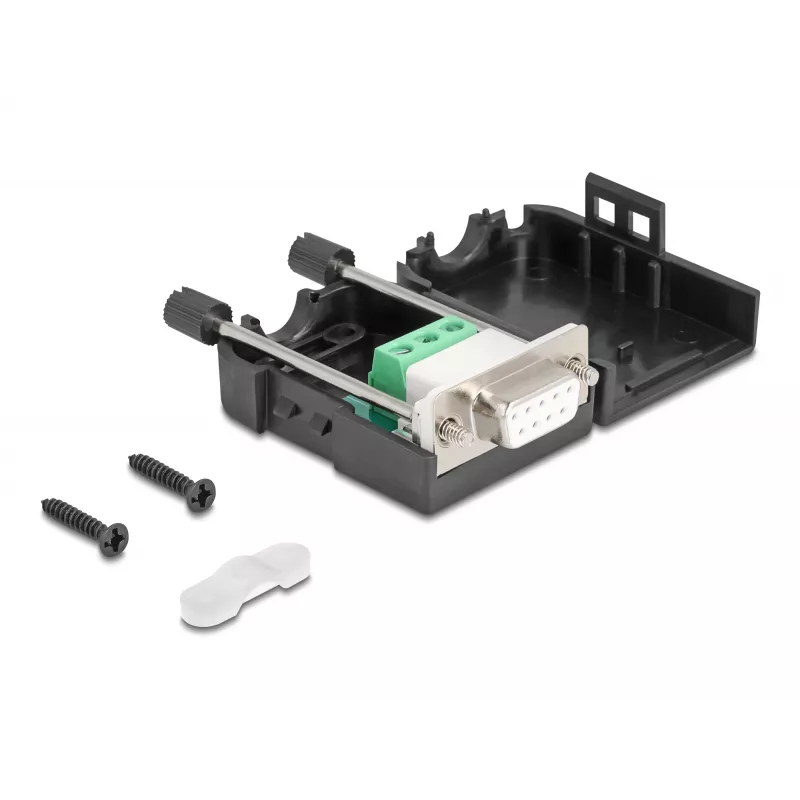

DeLOCK 90655 złącze przewodowe D-Sub 9 3-stykowy blok zaciskowy Czarny Szary

DeLOCK 90655 to kompaktowe złącze przewodowe D-Sub 9 z 3-stykowym blokiem zaciskowym przeznaczone do podłączania nieosłoniętych przewodów w komunikacji szeregowej. Złącze żeńskie mieści blok zaciskowy na małej płytce PCB i jest dostępne w kolorach czarnym i szarym. Nadaje się do łączenia urządzeń z kompatybilnymi interfejsami, takich jak komputery, mikrokontrolery czy sterowniki przemysłowe. Obudowa chroni płytkę PCB bloku zaciskowego przed zabrudzeniami i uszkodzeniami mechanicznymi, a zintegrowane odciążenie przewodu zabezpiecza kabel w obudowie.

Zalety

Zamknięta obudowa D-Sub osłania płytkę PCB bloku zaciskowego i odsłonięte styki, zmniejszając ryzyko zanieczyszczenia lub przypadkowego uszkodzenia. Zintegrowane odciążenie przewodu mocno trzyma kabel na miejscu, zapobiegając naprężeniom na połączeniach przewodów. Kompaktowe wymiary (20 mm szerokości, 48 mm głębokości, 34 mm wysokości) ułatwiają integrację złącza w ciasnych instalacjach. Produkt jest żeńskim złączem D-Sub 9 i spełnia normy CE.

Zastosowanie

• Szeregowe połączenia danych między komputerami a urządzeniami peryferyjnymi
• Łączenie mikrokontrolerów i płytek rozwojowych
• Okablowanie sterowników przemysłowych i sprzętu automatyki
• Prototypowanie i konfiguracje testowe wymagające zakończeń gołych przewodów

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 90655
• EAN: 4043619906550
• Typ złącza: D-Sub 9 (żeńskie) z 3-stykowym blokiem zaciskowym
• Kolory: Czarny / Szary
• Wymiary: 20 mm (szer.) x 48 mm (gł.) x 34 mm (wys.)
• Zgodność: CE

Sposób użycia

Przygotuj gołe przewody, zdejmując odpowiednią długość izolacji dla bloku zaciskowego. Włóż każdy przewód do odpowiedniego zacisku i dokręć śruby zaciskowe, aby zamocować przewodniki. Zamontuj blok zaciskowy wewnątrz obudowy D-Sub, jeśli nie jest wstępnie zmontowany, a następnie zamknij obudowę, aby chronić płytkę PCB i styki. Poprowadź kabel przez obudowę i upewnij się, że zintegrowane odciążenie jest ustawione tak, aby zaciskało kabel, zapobiegając ruchowi i zmniejszając naprężenia mechaniczne na zakończeniach przewodów.

Zalecenia

Upewnij się, że przewody są odizolowane na odpowiednią długość, a śruby zaciskowe dokręcone zgodnie z zalecanym momentem producenta. Unikaj narażania złącza na nadmierną wilgoć lub środowiska korozyjne. Stosuj odciążenie przewodu, aby zapobiec przenoszeniu siły ciągnięcia kabla na połączenia lutowane lub zaciski.
