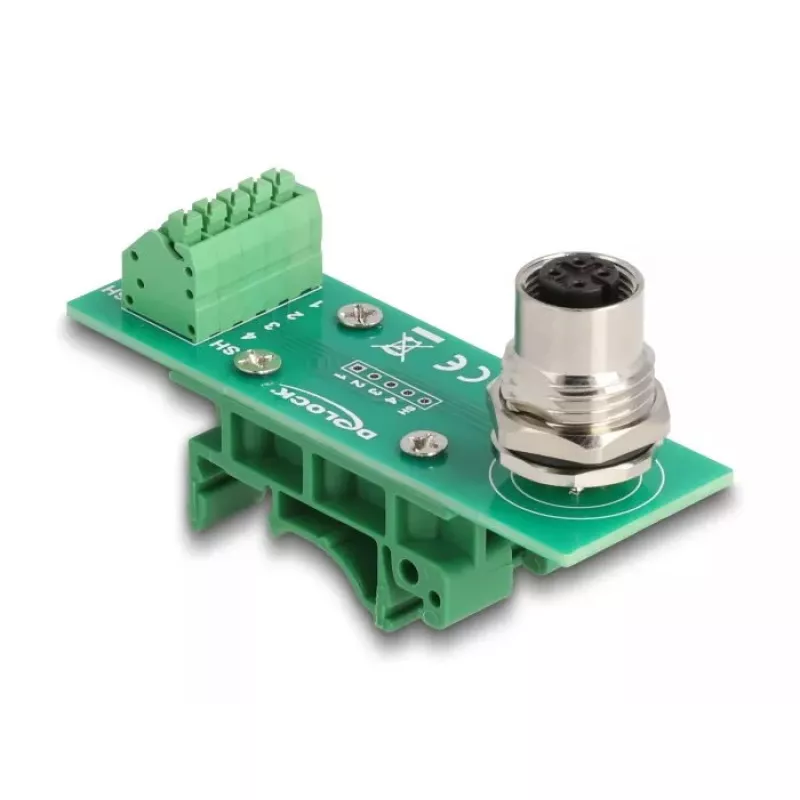

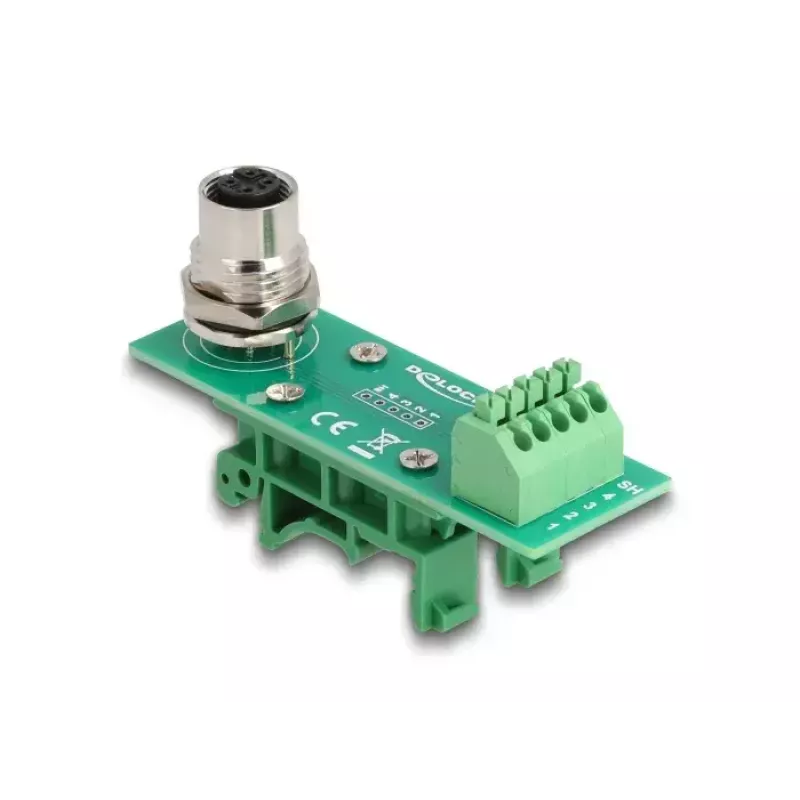

DeLOCK Adapter modułu transferowego M12, 4-stykowe gniazdo z kodowaniem A na 5-stykowy blok zaciskowy

Adapter modułu transferowego DeLOCK M12 zapewnia bezpieczne połączenie elektryczne między urządzeniami ze złączami M12 a obwodami wykorzystującymi blok zaciskowy. Posiada 4-stykowe gniazdo M12 z kodowaniem A oraz 5-stykowy blok zaciskowy i jest przeznaczony do montażu na szynie DIN. Adapter jest kompaktowy (43 mm × 76,2 mm × 25,4 mm) i dostarczany jako pojedyncza zielona jednostka.

Zalety

Adapter umożliwia prostą konwersję z interfejsu 4-stykowego gniazda M12 z kodowaniem A na 5-stykowy blok zaciskowy bez dodatkowego okablowania. Jego obudowa umożliwia oszczędną instalację na szynie DIN 15 mm lub 35 mm za pomocą dołączonych klipsów montażowych. Produkt jest przeznaczony do środowisk przemysłowych i automatyki, gdzie wymagane jest niezawodne, stałe połączenie między okablowaniem czujników, elementów wykonawczych lub sterowników a okablowaniem bloku zaciskowego.

Odpowiednie dla

• Sprzęt automatyki przemysłowej wymagający połączeń M12 z blokiem zaciskowym
• Systemy automatyki budynkowej i szafy sterownicze
• Czujniki i elementy wykonawcze z 4-stykowymi złączami M12 z kodowaniem A
• Integracja okablowania polowego na szynach DIN (15 mm lub 35 mm)

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 60658
• EAN: 4043619606580
• Złącze: 4-stykowe gniazdo M12 z kodowaniem A na 5-stykowy blok zaciskowy

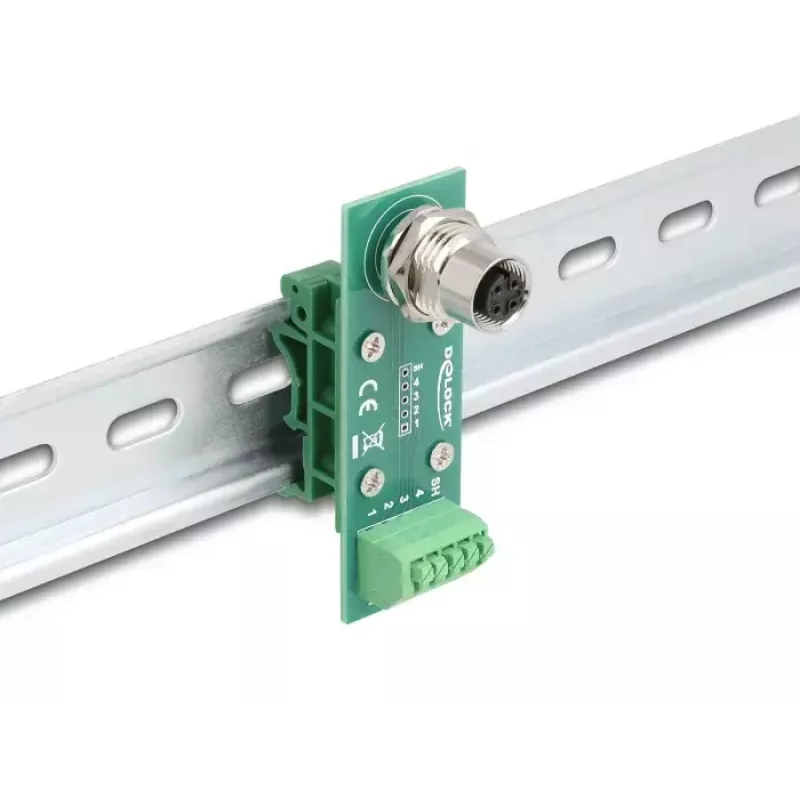

• Montaż: szyna DIN (15 mm lub 35 mm) z dołączonymi klipsami
• Wymiary (szer. × gł. × wys.): 43 mm × 76,2 mm × 25,4 mm
• Kolor: zielony
• Ilość: 1 sztuka

Sposób użycia

Zamontować adapter na szynie DIN 15 mm lub 35 mm za pomocą dostarczonych klipsów. Podłączyć kabel urządzenia z 4-stykowym gniazdem M12 z kodowaniem A do adaptera. Wprowadzić odizolowane przewody do odpowiednich zacisków 5-stykowego bloku zaciskowego i zabezpieczyć je zgodnie z instrukcją dokręcania zacisków. Przed uruchomieniem obwodu upewnić się, że przypisanie styków i połączenia są prawidłowe.

Zalecenia

Używać adaptera w suchym, chronionym środowisku lub w obudowach o odpowiednim stopniu ochrony. Sprawdzić wyprowadzenia i przekroje przewodów pod kątem kompatybilności z podłączanymi urządzeniami. Dokręcać śruby zacisków z momentem zalecanym przez producenta i nie przekraczać określonych wartości prądu i napięcia adaptera.
