DELOCK adapter SMA Gold – adapter ze złączami SMA na SMA, złote wykończenie

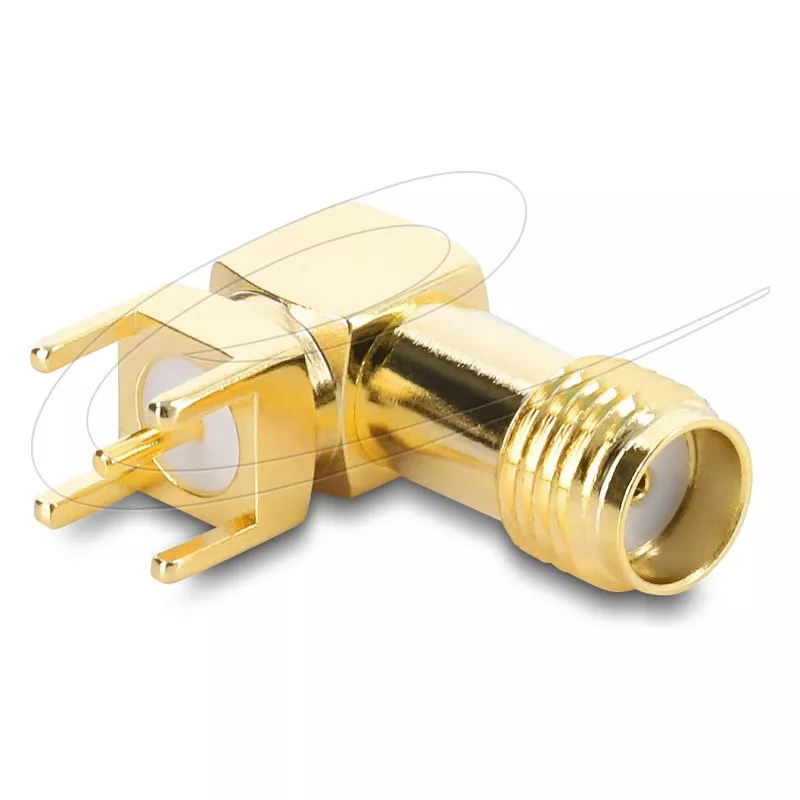

DELOCK adapter SMA Gold – adapter ze złączami SMA na SMA, złote wykończenie (DELOCK 67410) to adapter SMA zaprojektowany do łączenia dwóch złącz SMA tej samej płci lub zmiany orientacji złącza bez zmiany typu sygnału RF. Adapter integruje gniazdo SMA z orientacją 90° odpowiednią do montażu przewlekanego na płytkach drukowanych i zapewnia złocone styki i obudowę, aby zmniejszyć korozję i utrzymać niezawodny kontakt elektryczny w określonym zakresie częstotliwości.

Zalety

Adapter Delock SMA oferuje niskie tłumienie wtrąceniowe i stałą impedancję 50 omów dla stabilnej wydajności RF do 6 GHz. Złocone styki miedziane i obudowa poprawiają przewodność i odporność na degradację środowiskową. Izolator PTFE i VSWR poniżej 1,5 przyczyniają się do efektywnej transmisji sygnału. Złącze obsługuje ponad 500 cykli łączeniowych i zawiera wiele punktów lutowniczych do bezpiecznego mocowania PCB.

Nadaje się do

• Łączenia lub zmiany orientacji połączeń antenowych SMA w urządzeniach RF
• Konfiguracji testowych i pomiarów laboratoryjnych wymagających zmiany płci bez adapterów sygnałowych
• Integracji z PCB, gdzie potrzebne jest gniazdo SMA kątowe do prowadzenia kabli
• Naprawy lub przedłużania istniejących zespołów kablowych SMA

Kluczowe specyfikacje

• Typ złącza: gniazdo SMA, 90°
• Impedancja: 50 omów
• Zakres częstotliwości: DC – 6 GHz
• VSWR: < 1,5
• Materiał styków: miedź, złocona
• Obudowa: miedź, złocona
• Izolator: PTFE
• Rezystancja izolacji: > 500 MOhm
• Cykle łączeniowe: > 500
• Typ montażu: montaż przewlekany z 5 punktami lutowniczymi
• Kolor/wykończenie: złoty

Sposób użycia

Zamontuj gniazdo SMA na płytce drukowanej, lutując przelotowo w pięciu wyznaczonych punktach lutowniczych, zapewniając prawidłowe ustawienie mechaniczne i solidne spoiny lutownicze. Użyj adaptera do łączenia dwóch złączy SMA tej samej płci lub do zmiany orientacji złącza podczas prowadzenia kabli; upewnij się, że oba łączone złącza są zgodne z systemami 50 omów. Sprawdź stabilność mechaniczną po instalacji i unikaj nadmiernego momentu dokręcania podczas podłączania kabli koncentrycznych, aby zapobiec uszkodzeniu spoin lutowniczych lub PCB.

Zalecenia

Dla optymalnej wydajności RF używaj adaptera w określonym zakresie częstotliwości (DC–6 GHz) i upewnij się, że łączone złącza są czyste i wolne od korozji. Unikaj narażenia na agresywne chemikalia i ogranicz naprężenia mechaniczne na spoinach lutowniczych. W przypadku stosowania na płytkach PCB przestrzegaj standardowych praktyk lutowniczych i sprawdzaj ciągłość oraz VSWR w krytycznych konfiguracjach pomiarowych.
