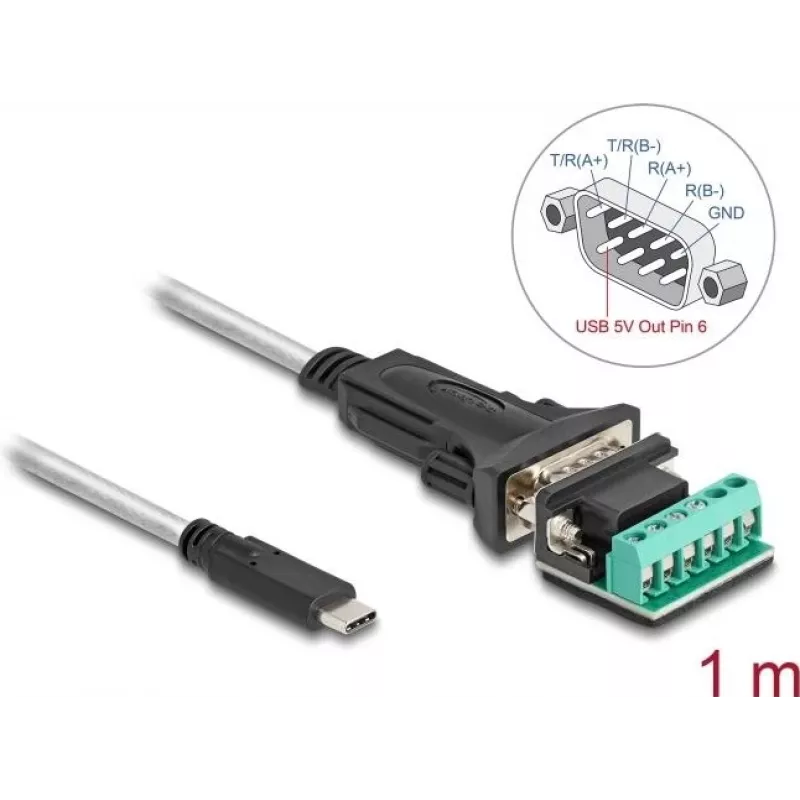

DeLOCK Adapter USB Type-C na port szeregowy RS-422/485 męski 1 m 5 V

Ten adapter USB Type-C™ 2.0 na port szeregowy firmy Delock zapewnia interfejsy RS-422 i RS-485 do podłączania przyrządów pomiarowych, systemów POS, drukarek, modemów, urządzeń IoT i innego sprzętu szeregowego. Adapter wyposażony jest w kabel o długości 1 m z wtykiem USB Type-C oraz 6-pinowy blok zaciskowy dla linii szeregowych i opcjonalnego zasilania 5 V.

Zalety

Adapter obsługuje standardy szeregowe RS-422 i RS-485, umożliwiając komunikację z szeroką gamą urządzeń. Odłączany 6-pinowy blok zaciskowy pozwala na połączenia bez lutowania i instalację wewnątrz obudów komputerów. Wbudowane złącze USB Type-C 2.0 zapewnia kompaktowy interfejs dla nowoczesnych hostów, a długość kabla 1 m oferuje elastyczne rozmieszczenie.

Zastosowanie

• Podłączanie urządzeń pomiarowych i przyrządów laboratoryjnych
• Systemy punktów sprzedaży (POS) i drukarki paragonowe
• Modemy i starszy sprzęt szeregowy
• Urządzenia IoT i sterowniki przemysłowe wykorzystujące RS-422/RS-485

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 64269
• EAN: 4043619642694
• Złącze 1: USB Type-C (USB 2.0)
• Złącze 2: 6-pinowy blok zaciskowy dla RS-422/RS-485 (okablowanie zgodne z DB-9)
• Długość kabla: 1 m
• Zasilanie: opcjonalne 5 V przez blok zaciskowy
• Kolor produktu: przezroczysty, czarny

Sposób użycia

Podłącz wtyk USB Type-C do urządzenia hosta obsługującego USB 2.0. Podłącz przewody linii szeregowych do 6-pinowego bloku zaciskowego zgodnie z wyprowadzeniami RS-422 lub RS-485 wymaganymi przez Twój sprzęt. Jeśli urządzenie zewnętrzne potrzebuje zasilania, doprowadź 5 V do odpowiedniego zacisku na bloku. Zamocuj blok zaciskowy w docelowej obudowie, jeśli wymagana jest instalacja wewnętrzna.

Zalecenia

Upewnij się, że okablowanie jest prawidłowe dla trybów RS-422 lub RS-485 i zweryfikuj odniesienie do masy przed zasilaniem urządzeń zewnętrznych. Aby zapewnić niezawodną komunikację, stosuj odpowiednie terminowanie i ekranowanie w dłuższych trasach kablowych oraz postępuj zgodnie z instrukcjami producenta dotyczącymi szybkości transmisji i ustawień parzystości.
