DeLOCK D-Sub 15 pin męski do listwy zaciskowej na szynę DIN 58 mm x 61 mm x 30 mm

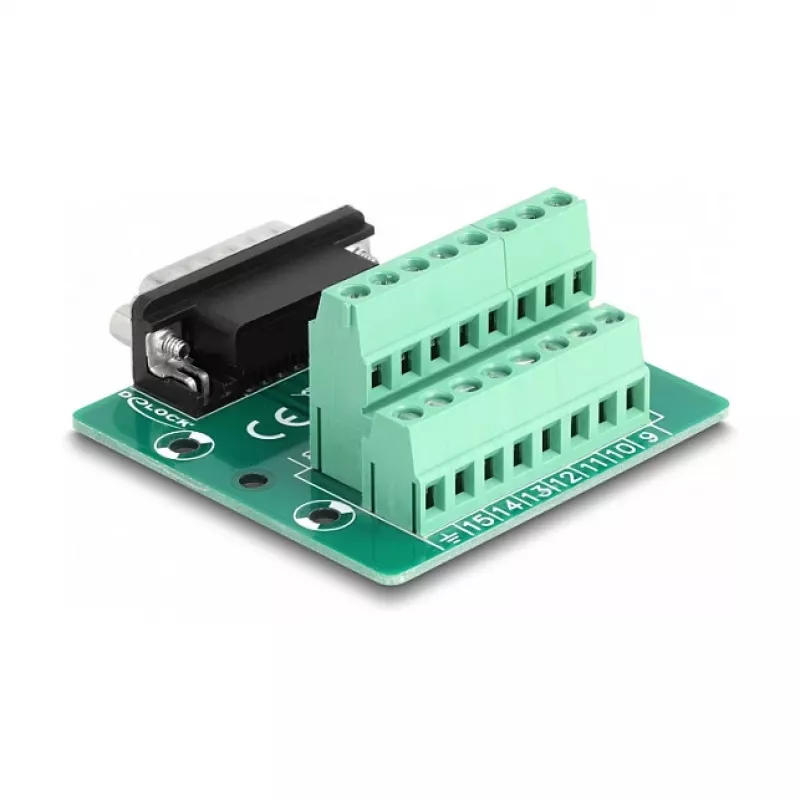

Adapter DeLOCK D-Sub 15-pin męski do listwy zaciskowej na szynę DIN to kompaktowy adapter konwertujący męskie złącze D-Sub 15-pin na śrubową listwę zaciskową dla przewodów z odizolowanymi końcami. Zaprojektowany do montażu na szynie DIN, adapter ma wymiary 58 mm × 61 mm × 30 mm i nadaje się do szaf sterowniczych i instalacji przemysłowych, gdzie połączenie D-Sub musi być poprowadzone do pojedynczych żył. Produkt jest zielony i wyprodukowany w Chinach.

Zalety

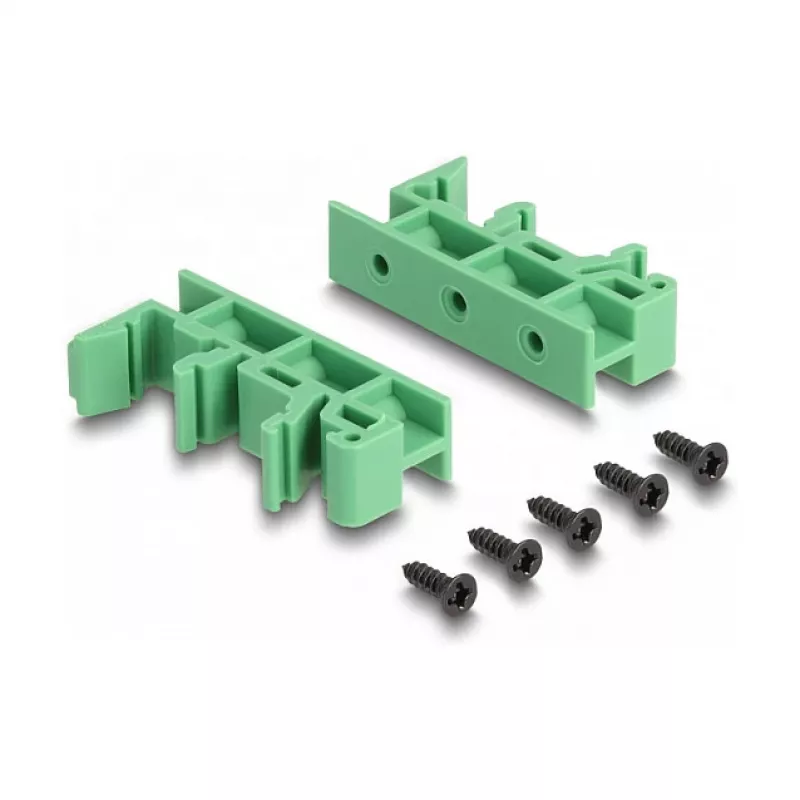

Adapter zapewnia prosty interfejs między męskim złączem D-Sub 15 a pojedynczymi przewodami, upraszczając dystrybucję sygnałów i okablowanie polowe. Jego kompaktowe wymiary oszczędzają miejsce w panelach sterowniczych, a dołączone klipsy montażowe umożliwiają mocowanie na szynach DIN 15 mm lub 35 mm bez dodatkowych akcesoriów.

Zastosowanie

• Podłączanie sygnałów D-Sub 15-pin do pojedynczych odizolowanych przewodów
• Instalacje na szynie DIN w szafach sterowniczych i obudowach elektrycznych
• Sprzęt przemysłowy, gdzie wymagana jest kompaktowa konwersja zacisków

Kluczowe specyfikacje

• Typ złącza: D-Sub 15 pin (męski) na listwę zaciskową
• Montaż: szyna DIN (w zestawie klipsy na 15 mm i 35 mm)
• Wymiary: 58 mm (szer.) × 61 mm (gł.) × 30 mm (wys.)
• Kolor: Zielony
• Kraj producenta: Chiny
• Marka: DELOCK, MPN: 66909, EAN: 4043619669097

Sposób użycia

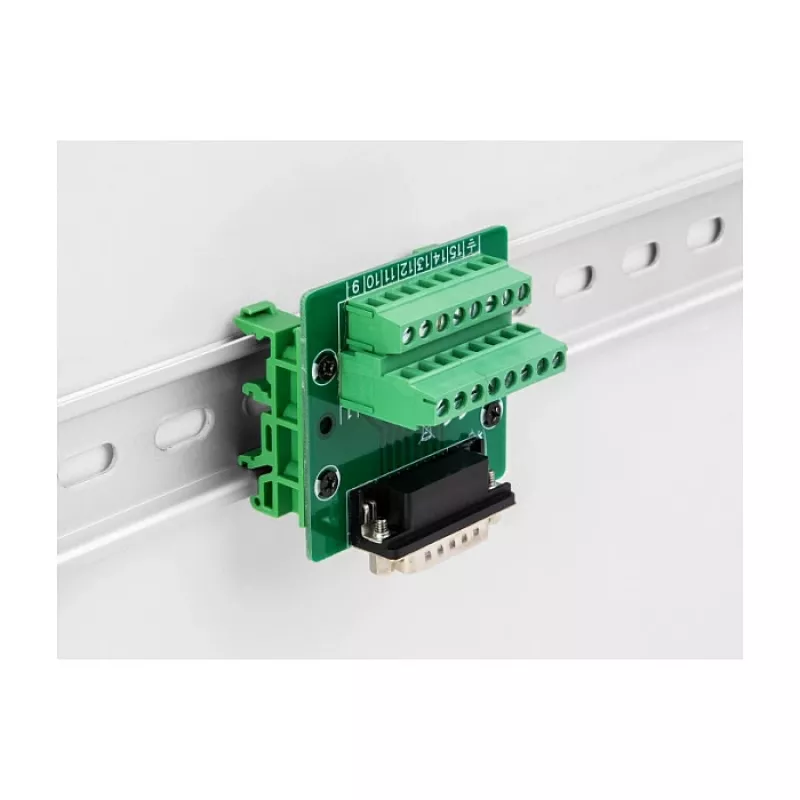

Przymocuj dostarczone klipsy do adaptera i zatrzaśnij go na kompatybilnej szynie DIN 15 mm lub 35 mm. Włóż męskie złącze D-Sub 15 do adaptera. Odizoluj końce przewodów na odpowiednią długość, włóż je do odpowiednich styków listwy zaciskowej i zabezpiecz zgodnie z metodą dokręcania listwy. Przed podaniem zasilania lub sygnału sprawdź wszystkie połączenia.

Zalecenia

Adapter należy używać w środowiskach odpowiadających wymaganiom elektrycznym i mechanicznym produktu; zapewnić odpowiednią długość odizolowania przewodów i moment dokręcenia dla pewnych połączeń. Ze względów bezpieczeństwa instalację należy przeprowadzać przy wyłączonym zasilaniu systemu i zgodnie z obowiązującymi normami okablowania.
