DeLOCK D-Sub 9 pin żeński na RJ45 żeński zestaw montażowy żółty VGA RJ-45

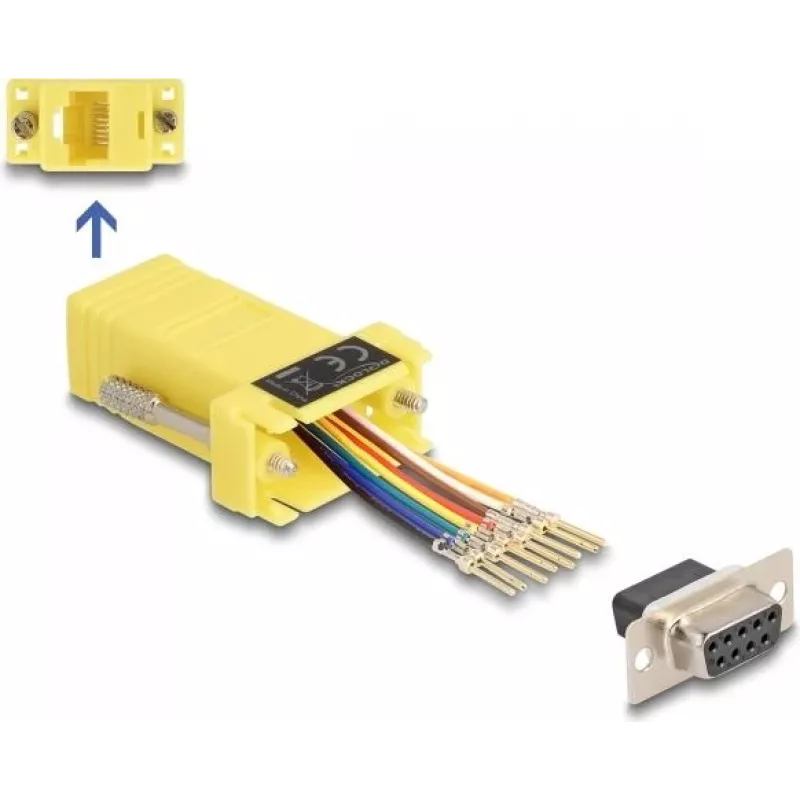

DeLOCK D-Sub 9 pin żeński na RJ45 żeński zestaw montażowy (żółty) umożliwia przedłużenie interfejsu szeregowego za pomocą kabla Cat.5 / 5e / 6. Zestaw zawiera złącze D-Sub 9 żeńskie połączone z gniazdem RJ45 żeńskim i umożliwia indywidualne przypisanie pinów poprzez włożenie przewodów kabla do wybranych otworów złącza i zatrzaśnięcie ich w obudowie. Kompaktowe wymiary sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni.

Zalety

Ten zestaw montażowy umożliwia elastyczne okablowanie interfejsu D-Sub 9 przez standardowy kabel sieciowy, obsługuje indywidualne przypisanie pinów i nie wymaga lutowania. Rozwiązanie RJ45-na-D-Sub jest kompaktowe (34 mm × 50 mm × 16 mm) i jest dostarczane w widocznej żółtej obudowie ułatwiającej identyfikację.

Nadaje się do

• Przedłużania połączeń RS-232 lub innych połączeń szeregowych przez kabel Cat5 / Cat5e / Cat6
• Niestandardowego okablowania pinów między D-Sub 9 i RJ45
• Instalacji o ograniczonej przestrzeni wymagających kompaktowego adaptera

Kluczowe dane techniczne

• Marka: DELOCK
• Model / MPN: 67107
• EAN: 4043619671076
• Złącze A: D-Sub 9 pin żeński
• Złącze B: RJ45 żeński
• Kolor: Żółty
• Wymiary (szer. × głęb. × wys.): 34 × 50 × 16 mm
• Typy kabli: Cat.5 / Cat.5e / Cat.6 (opcjonalnie)

Sposób użycia

Przygotuj kabel Cat5 / Cat5e / Cat6, zdejmując zewnętrzną izolację i rozdzielając poszczególne przewody. Włóż każdy przewód do wybranego otworu zestawu RJ45 zgodnie z preferowanym przypisaniem pinów. Po umieszczeniu wszystkich przewodów wciśnij je w obudowę, aż się zatrzasną. Podłącz D-Sub 9 żeński do urządzenia docelowego i podłącz kabel RJ45 do odpowiedniego gniazda RJ45.

Zalecenia

Przed okablowaniem sprawdź zamierzony wyprowadzenie pinów i poziomy sygnałów (na przykład poziomy napięcia RS-232). Używaj skrętki Cat5/5e/6 do niezawodnej transmisji sygnału i utrzymuj jak najkrótsze odcinki kabli, aby zmniejszyć zakłócenia.
