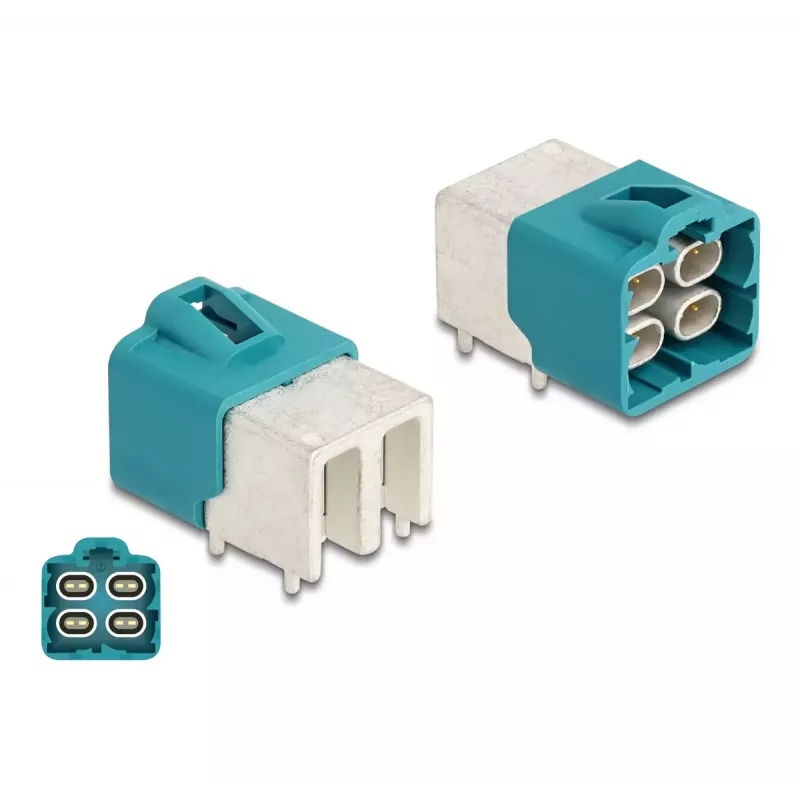

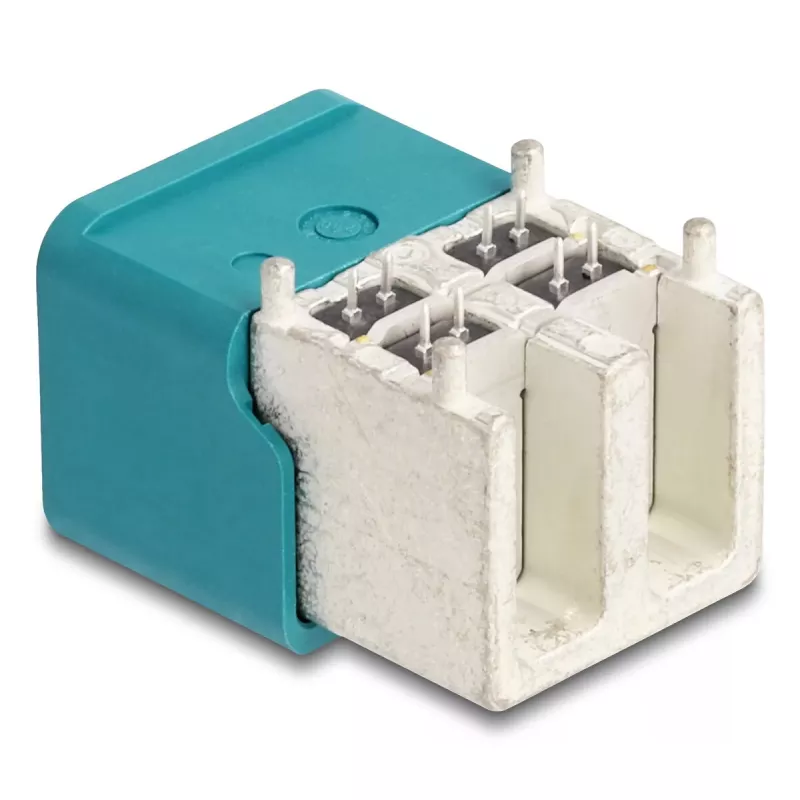

DeLOCK HDMTD quad plug kątowy for PCB

Wtyk kątowy HDMTD firmy DeLOCK do montażu na płytkach drukowanych to kompaktowe złącze kątowe przeznaczone do zastosowań w obwodach drukowanych. Zapewnia niezawodny interfejs do łączenia komponentów elektronicznych w urządzeniach i elektronice pojazdowej, a dostarczane jest w ochronnej torebce foliowej. Złącze ma wymiary 19 mm (szerokość) × 24 mm (głębokość) × 8 mm (wysokość) i jest produkowane na Tajwanie z wykończeniem w kolorach niebieskim i srebrnym.

Zalety

Kątowa konstrukcja ułatwia montaż na płytkach drukowanych, gdzie przestrzeń lub orientacja złącza są ograniczone. Kompaktowe wymiary pomagają zaoszczędzić miejsce na płytce, a kolorowe oznaczenia – niebieski i srebrny – ułatwiają identyfikację wizualną. Produkt zapakowany w torebkę foliową jest chroniony podczas przechowywania i transportu.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Umieść kątową wtyczkę na wyznaczonych polach płytki drukowanej, wyrównaj styki z otworami lub polami do montażu powierzchniowego i przylutuj zgodnie z wytycznymi producenta płytki. Upewnij się co do prawidłowej orientacji, aby pasowała do złączy współpracujących, i po lutowaniu sprawdź stabilność mechaniczną. Podczas obchodzenia się ze złączem przestrzegaj standardowych środków ostrożności przed wyładowaniami elektrostatycznymi.

Zalecenia

Aby uzyskać bezpieczne, długoterminowe połączenia w elektronice pojazdowej, sprawdź kompatybilność ze złączami współpracującymi i upewnij się, że spoiny lutownicze są sprawdzone pod kątem zimnych lutów. Do czasu montażu przechowuj w oryginalnej torebce foliowej, aby zapobiec zanieczyszczeniu.
