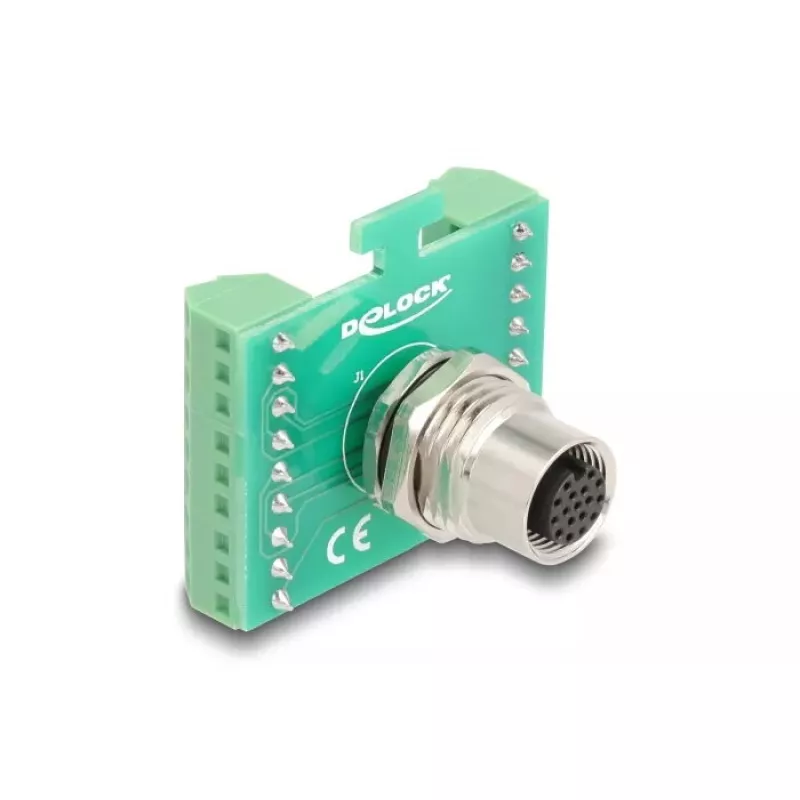

DeLOCK M12 Adapter modułu transferowego, 17-pinowe gniazdo z kodowaniem A na 18-pinowy blok zacisków

Adapter modułu transferowego DeLOCK M12 zapewnia proste połączenie między urządzeniami z gniazdami M12 z kodowaniem A a obwodami elektrycznymi za pomocą 18-pinowego bloku zacisków. Adapter jest wyposażony w 17-pinowy interfejs żeński M12 z kodowaniem A po jednej stronie i 18-pinowy odłączany blok zacisków po drugiej, oferując kompaktowe rozwiązanie do instalacji o ograniczonej przestrzeni. Jego kompaktowe wymiary (38,9 mm × 41,9 mm × 34,3 mm) i zielona obudowa sprawiają, że nadaje się do integracji z szafami sterowniczymi i systemami automatyki.

Zalety

Adapter umożliwia bezpieczne i niezawodne okablowanie sygnałowe między urządzeniami wyposażonymi w M12 a obwodami opartymi na blokach zacisków bez konieczności użycia narzędzi do konwersji złącza. Jego kompaktowa obudowa ułatwia montaż w ciasnych miejscach, takich jak szafy sterownicze. Odłączany blok zacisków umożliwia łatwe okablowanie i konserwację, a 17-pinowe gniazdo M12 z kodowaniem A zapewnia kompatybilność ze standardowymi przewodami przemysłowymi.

Odpowiedni do

• Przemysłowych systemów automatyki
• Automatyki budynkowej i szaf sterowniczych
• Okablowania I/O maszyn oraz połączeń czujników i elementów wykonawczych
• Prototypowania i montażu paneli sterowniczych

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 60660
• EAN: 4043619606603
• Złącze A: M12 z kodowaniem A, gniazdo, 17 pinów
• Złącze B: 18-pinowy odłączany blok zacisków
• Wymiary: 38,9 mm (szer.) × 41,9 mm (głęb.) × 34,3 mm (wys.)
• Kolor: Zielony
• Ilość w opakowaniu: 1 szt.

Sposób użycia

Zamontuj adapter w wybranym miejscu wewnątrz szafy sterowniczej lub na panelu. Włóż i zamocuj 18-pinowe przewody w odłączanym bloku zacisków zgodnie ze schematem elektrycznym systemu, a następnie podłącz blok zacisków do obudowy adaptera. Podłącz 17-pinowe gniazdo M12 z kodowaniem A do przewodu z wtykiem M12 z kodowaniem A od urządzenia, aż do zatrzaśnięcia. Przed włączeniem systemu sprawdź ciągłość i poprawność okablowania.

Zalecenia

Używaj adaptera w środowiskach zgodnych ze specyfikacjami podłączonych urządzeń. Zapewnij prawidłowe przypisanie pinów i dokręć wszystkie zaciski zgodnie z zalecanym momentem dokręcania przez producenta. Unikaj narażenia na nadmierną wilgoć lub substancje żrące, chyba że zostaną zastosowane dodatkowe środki ochronne.
