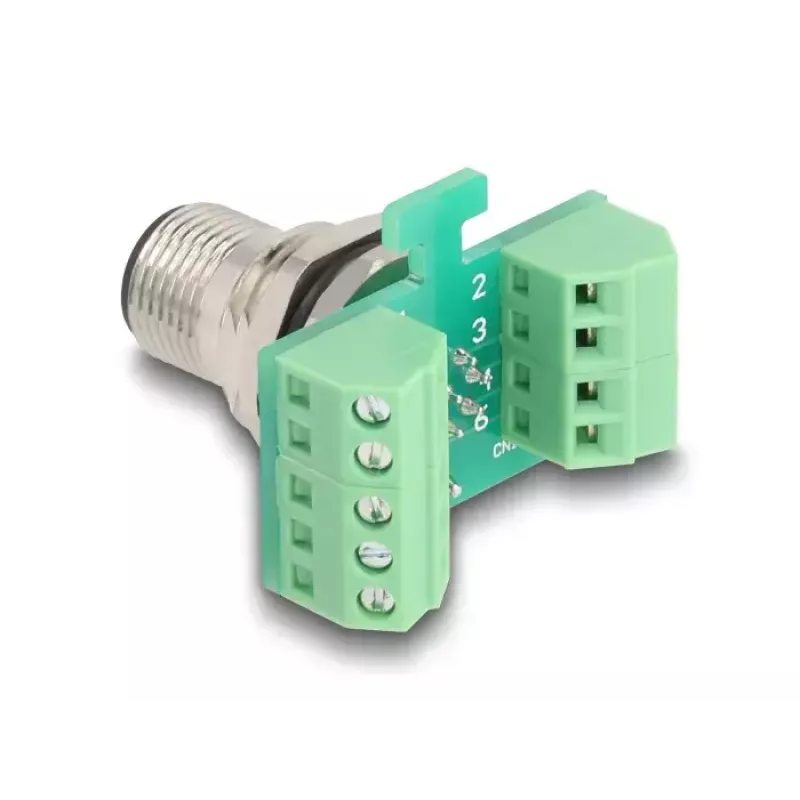

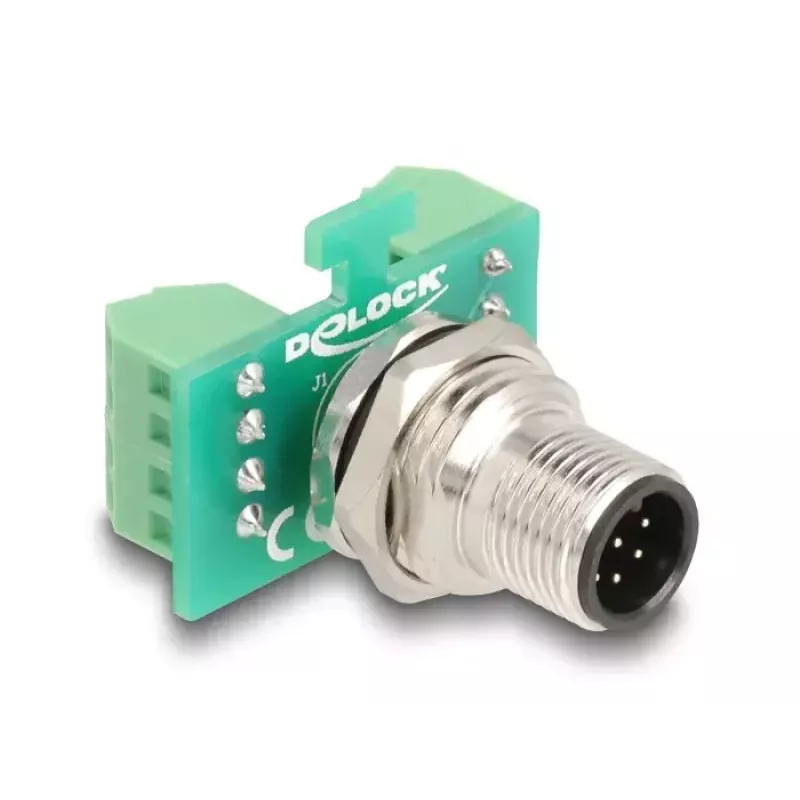

DeLOCK M12 moduł przejściowy adapter 8-pin A-kodowany wtyk na 9-pin listwę zaciskową

DeLOCK moduł przejściowy M12 zapewnia proste i niezawodne połączenie między urządzeniami z 8-pinowym wtykiem M12 A-kodowanym a obwodami elektrycznymi zakończonymi 9-pinową listwą zaciskową. Kompaktowa zielona obudowa jest przeznaczona do środowisk przemysłowych i szaf sterowniczych, gdzie wymagany jest stabilny interfejs.

Korzyści

Adapter konwertuje 8-pinowy męski interfejs M12 A-kodowany na 9-pinową odłączaną listwę zaciskową, umożliwiając łatwe okablowanie i bezpieczne zaciski śrubowe dla linii sygnałowych lub zasilających. Kompaktowa forma pozwala na montaż w miejscach o ograniczonej przestrzeni, takich jak szafy rozdzielcze, a standaryzowany interfejs M12 zapewnia zgodność z wieloma czujnikami przemysłowymi, siłownikami i urządzeniami obiektowymi.

Zastosowanie

• Urządzenia automatyki przemysłowej
• Systemy automatyki budynkowej
• Szafy sterownicze i rozdzielnice
• Czujniki i siłowniki ze złączami M12 A-kodowanymi

Kluczowe dane techniczne

• Złącze A: M12 A-kodowane, 8-pinowe, męskie
• Złącze B: 9-pinowa odłączana listwa zaciskowa
• Kolor: zielony
• Marka: DELOCK, MPN: 60664, EAN: 4043619606641

Sposób użycia

Podłącz 8-pinową wtykową końcówkę M12 A-kodowaną do pasującego gniazda żeńskiego M12 w urządzeniu. Zakończ przewody w 9-pinowej listwie zaciskowej, wkładając żyły do odpowiednich pozycji zaciskowych i dokręcając śruby zaciskowe. Przed włączeniem obwodu upewnij się, że przyporządkowanie pinów jest zgodne ze schematem okablowania urządzenia.

Zalecenia

Adapter jest przeznaczony do użytku wewnątrz pomieszczeń, w suchych, chronionych środowiskach, takich jak szafy sterownicze; należy unikać długotrwałego narażenia na wilgoć lub atmosferę korozyjną. Sprawdź okablowanie i dokręć śruby zaciskowe zgodnie z zalecanym momentem dokręcania, aby utrzymać niezawodny styk.
