DELOCK zestaw montażowy D-Sub 25 pin męski na RJ12 żeński, niebieski

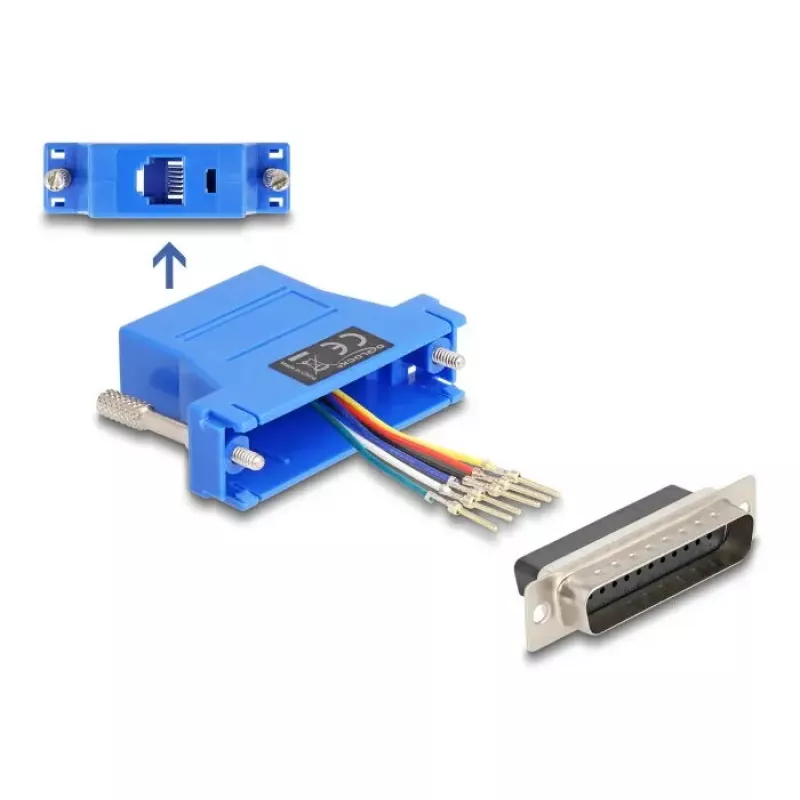

Zestaw montażowy firmy DELOCK do tworzenia kabla z wtykiem D-Sub 25 pin męskim na jednym końcu i gniazdem RJ12 żeńskim na drugim. Zestaw ten umożliwia konwersję interfejsu szeregowego D-Sub 25 na połączenie RJ12, pozwalając na przedłużenie połączeń szeregowych lub peryferyjnych za pomocą kabla telefonicznego/ISDN lub RJ12. Niebieska obudowa zawiera wymienne pozycje styków, dzięki czemu okablowanie D-Sub 25 można indywidualnie przypisać do wymaganego rozkładu wyprowadzeń. Styki zatrzaskują się w obudowie D-Sub z lekkim kliknięciem, zapewniając bezpieczny i niezawodny styk podczas użytkowania.

Zalety

Zestaw montażowy DELOCK D-Sub 25 męski na RJ12 żeński zapewnia elastyczność przy tworzeniu niestandardowych okablowań i naprawach. Indywidualne przypisanie styków D-Sub umożliwia dostosowanie okablowania do różnych protokołów szeregowych lub peryferyjnych bez konieczności stosowania adaptera na stałe. Zatrzaskowa konstrukcja styków upraszcza montaż i zmniejsza ryzyko poluzowania się połączeń, a kompaktowa niebieska obudowa nadaje się do ciasnych miejsc instalacyjnych. Zestaw umożliwia terminację na miejscu i szybką wymianę uszkodzonych złączy.

Zastosowanie

• Niestandardowe zespoły kabli szeregowych, gdzie D-Sub 25 musi zostać przekonwertowany na RJ12
• Naprawy i serwis w terenie sprzętu wykorzystującego interfejsy D-Sub 25 do RJ12
• Przedłużanie połączeń szeregowych lub peryferyjnych za pomocą okablowania telefonicznego/ISDN lub RJ12
• Prototypowanie i testowanie różnych wyprowadzeń dla starych urządzeń

Kluczowe dane techniczne

• Złącze 1: D-Sub 25 pin, męskie, konfigurowalne pozycje styków
• Złącze 2: RJ12, żeńskie
• Kolor obudowy: niebieski
• Zawiera komponenty na jeden zmontowany koniec kabla
• Nadaje się do stosowania z kablem telefonicznym/ISDN/RJ12 oraz do prowadzenia sygnałów szeregowych/peryferyjnych

Jak używać

Przygotuj kabel, zdejmując izolację i układając przewody zgodnie z żądanym rozkładem wyprowadzeń. Włóż poszczególne styki do obudowy D-Sub 25 w wymaganych pozycjach, aż klikną na swoje miejsce. Zaterminuj drugi koniec do modułu żeńskiego RJ12 zgodnie z kolejnością styków RJ12. Sprawdź ciągłość i poprawność okablowania za pomocą multimetru lub testera kabli przed podłączeniem do sprzętu. Upewnij się, że zmontowane złącza są prawidłowo osadzone i zabezpieczone, aby uniknąć naprężenia styków.

Zalecenia

Przed ostateczną instalacją należy potwierdzić wyprowadzenia i przypisania sygnałów urządzenia docelowego, aby zapobiec błędnemu dopasowaniu. Należy stosować odpowiednie typy kabli do danego zastosowania i unikać nadmiernego zginania w pobliżu złącza. Przed rozpoczęciem pracy na żywo należy przetestować zmontowane połączenie pod kątem ciągłości i prawidłowego prowadzenia sygnałów.
