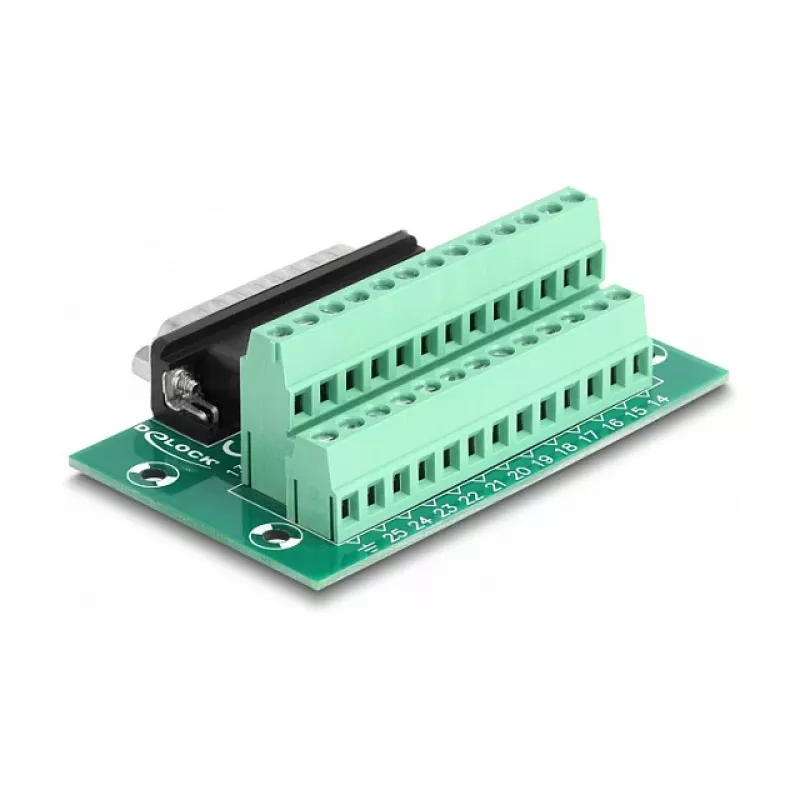

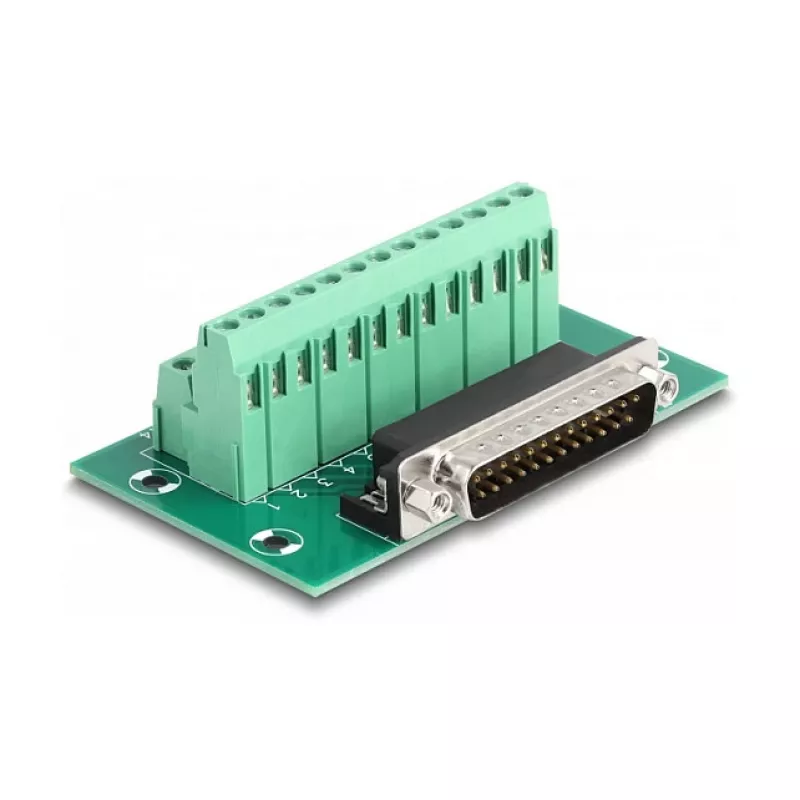

DeLOCK D-Sub 25 pin męski do listwy zaciskowej na szynę DIN 51mm x 86mm x 30mm

Adapter DeLOCK D-Sub 25 pin męski do listwy zaciskowej umożliwia podłączenie 25-pinowego złącza męskiego D-Sub do listwy zaciskowej z przewodami o odizolowanych końcach. Jest przeznaczony do montażu na szynie DIN i ma kompaktowe wymiary 51 mm (szer.) × 86 mm (gł.) × 30 mm (wys.). Adapter ma kolor zielony i jest przeznaczony do zastosowań przemysłowych i w szafach sterowniczych, gdzie wymagane jest niezawodne, łatwe w serwisowaniu połączenie między sygnałami D-Sub a pojedynczymi przewodami.

Zalety

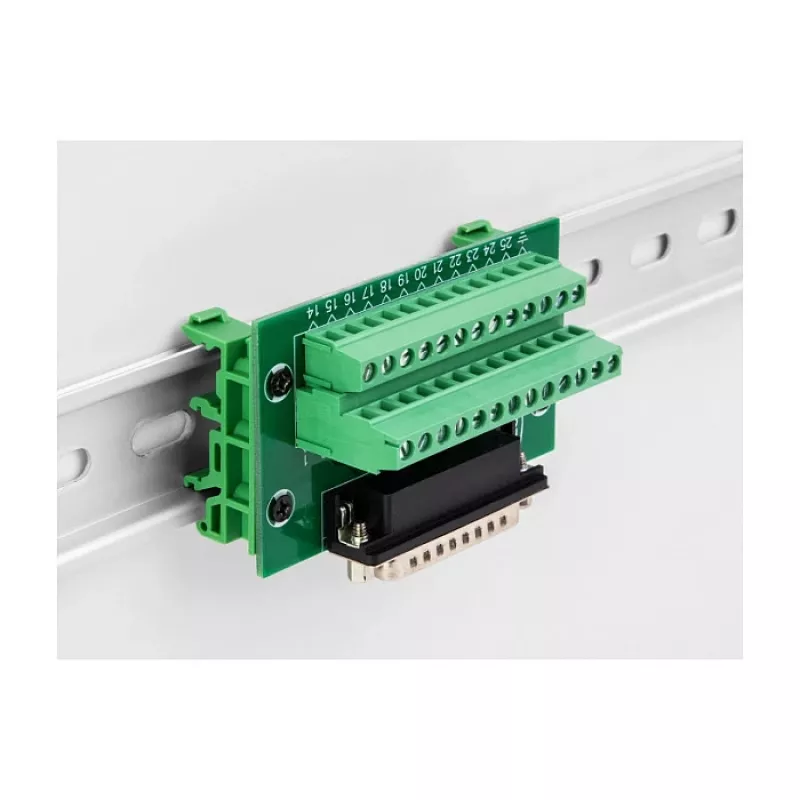

Ten adapter umożliwia proste podłączanie pojedynczych żył do interfejsu D-Sub 25 pin męskiego bez lutowania. Zapewnia solidny montaż mechaniczny na standardowych szynach DIN 15 mm lub 35 mm za pomocą dołączonych klipsów. Kompaktowe wymiary oszczędzają miejsce na panelu, zapewniając jednocześnie wygodny dostęp do każdego zacisku podczas konserwacji i zmian okablowania.

Odpowiednie do

• Podłączania sygnałów D-Sub 25 do pojedynczych przewodów w szafach sterowniczych
• Automatyki przemysłowej i okablowania sterowników PLC z montażem na szynie DIN
• Prototypowania lub prac serwisowych wymagających łatwej wymiany przewodów lub inspekcji

Kluczowe specyfikacje

• Typ: Adapter D-Sub 25 pin męski do listwy zaciskowej

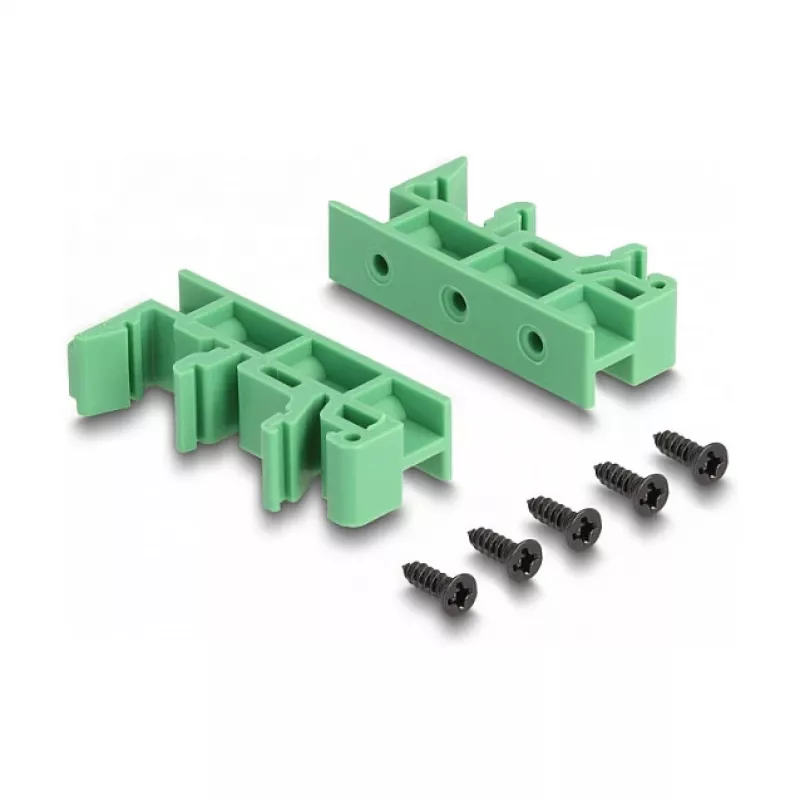

• Montaż: Szyna DIN (klipsy do szyn 15 mm i 35 mm w zestawie)
• Wymiary: 51 mm × 86 mm × 30 mm (szer. × gł. × wys.)
• Kolor: Zielony
• Marka: DELOCK, MPN: 66911, EAN: 4043619669110

Sposób użycia

Zamocuj dołączone klipsy do adaptera i zatrzaśnij go na kompatybilnej szynie DIN 15 mm lub 35 mm. Odizoluj końce przewodów na zalecaną długość, włóż każdą żyłę do odpowiedniego zacisku adaptera i dokręć śruby zaciskowe, aby zabezpieczyć połączenie. Podłącz złącze męskie D-Sub 25 do pasującego złącza żeńskiego w swoim urządzeniu.

Zalecenia

Sprawdź długość odizolowania i moment dokręcenia śrub zgodnie ze swoimi normami okablowania. Upewnij się, że szyna DIN i otaczająca obudowa zapewniają odpowiedni odstęp i ochronę dla okablowania sygnałowego i zasilającego. Odłącz zasilanie przed wykonaniem lub zmianą połączeń.
