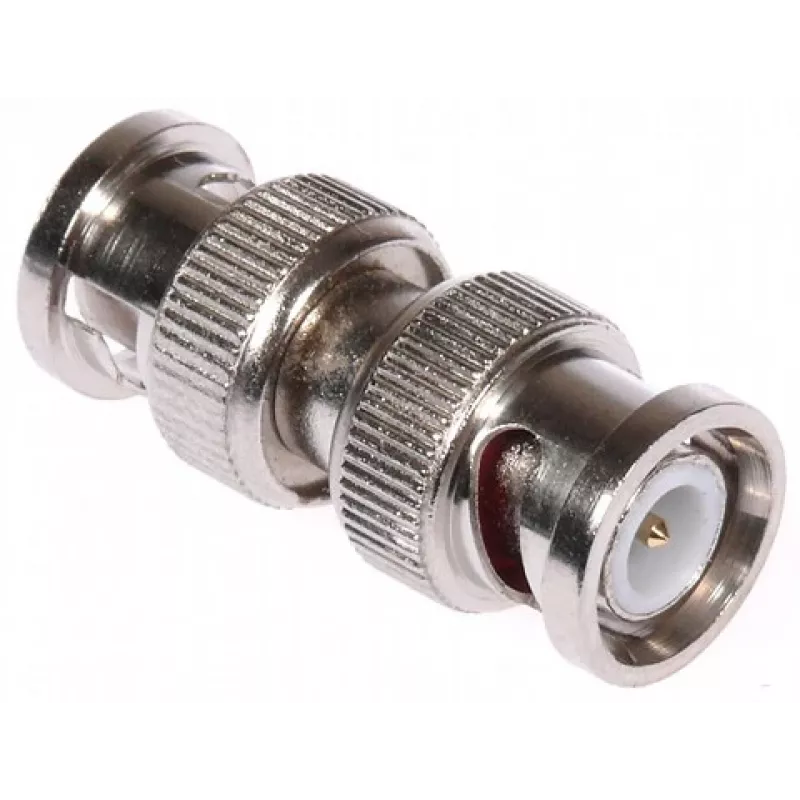

DELTA BNC Męski do BNC Męski Prosty Łącznik Przejściowy, 75 Ohm, Niklowany Mosiądz, Izolator PTFE

Do instalacji, w których dwa kable BNC muszą być połączone bez strat sygnału lub nieporęcznych łączników, ten łącznik DELTA BNC-W/BNC-W zapewnia bezpośrednie połączenie liniowe, które zachowuje impedancję i utrzymuje porządek w torze wideo lub RF. W przeciwieństwie do generycznych adapterów opartych na plastikowych obudowach i luźnych stykach środkowych, ten model wykorzystuje obrobioną mosiężną obudowę z niklowaniem i izolatorem PTFE, aby utrzymać stabilną ścieżkę 75-omową od DC do 4 GHz.

Najważniejsze cechy

• Prosty łącznik BNC męski do BNC męski do łączenia dwóch kabli lub urządzeń z gniazdami BNC żeńskimi
• Prawdziwa impedancja 75 omów, idealna do CCTV, wideo transmisyjnego i testów RF
• Niklowana mosiężna obudowa i styki odporne na korozję i zużycie przez ponad 500 cykli łączenia
• Izolator PTFE zapewnia niskie straty i stabilną pracę do 4 GHz
• Kompaktowy, bez użycia narzędzi montaż — wystarczy przykręcić złącza BNC na obu końcach

W codziennym użytkowaniu

Ten łącznik jest brakującym ogniwem, gdy kabel jest nieco za krótki lub gdy trzeba przedłużyć połączenie w panelu krosowym. Ponieważ oba końce są BNC męskie, działa bezpośrednio ze standardowymi gniazdami BNC żeńskimi w kamerach, monitorach i przyrządach pomiarowych. Konstrukcja przelotowa dodaje minimalne straty wtrąceniowe, a niklowane powierzchnie zapewniają pewny chwyt bez zacierania. W systemach CCTV umożliwia łączenie wstępnie zakończonych kabli bez ponownego zaciskania, oszczędzając czas na miejscu. Na stanowiskach RF oferuje niezawodny sposób przedłużania kabli pomiarowych przy zachowaniu WFS poniżej 1,2:1 przy 3 GHz.

Pełna specyfikacja

• Złącze A: BNC męskie
• Złącze B: BNC męskie
• Typ adaptera: Łącznik prosty
• Impedancja: 75 omów
• Materiał obudowy: Mosiądz, niklowany
• Materiał styków: Mosiądz, niklowany
• Izolator: PTFE
• Zakres częstotliwości: DC – 4 GHz
• Napięcie znamionowe: 500 V szczytowe
• WFS: ≤ 1,2:1 @ 3 GHz
• Temperatura pracy: -40 °C do +85 °C
• Trwałość: 500 cykli łączenia
• Napięcie probiercze izolacji: 1500 V RMS
• Rezystancja izolacji: ≥ 5000 MΩ
• Rezystancja styku środkowego: ≤ 1,5 mΩ
• Rezystancja styku zewnętrznego: ≤ 1,0 mΩ
• Zgodny z RoHS

Uwaga końcowa

Gdy wymagane jest czyste przedłużenie BNC o niskich stratach, łącznik DELTA BNC-W/BNC-W zapewnia profesjonalne rozwiązanie, które utrzymuje integralność sygnału i niezawodność mechaniczną w wymagających środowiskach.
