DELTA TR-1CD*P2 Pasywny transceiver wideo balun dla CVBS/AHD/HD-CVI/HD-TVI, BNC do zacisków śrubowych, do 8MP 4K, 150-600m po UTP

Dla instalatorów, którzy muszą przesyłać wideo w wysokiej rozdzielczości przez istniejące okablowanie skrętkowe, DELTA TR-1CD*P2 pasywny transceiver wideo balun eliminuje potrzebę prowadzenia kabli koncentrycznych. W przeciwieństwie do aktywnych przedłużaczy wymagających zewnętrznego zasilania, to kompaktowe urządzenie działa w pełni pasywnie, konwertując sygnał 75-omowy BNC na sygnał zbalansowany dla kabla UTP Cat.5e/6. Obsługuje zarówno starsze CVBS, jak i nowoczesne formaty HD-over-coax — AHD, HD-CVI i HD-TVI — do 8MP (4K), co czyni go elastycznym wyborem do modernizacji i nowych instalacji CCTV.

Najważniejsze cechy

• Pasywna konstrukcja: brak zasilania, mniej punktów awarii i niższe koszty instalacji.
• Obsługuje sygnały CVBS, AHD, HD-CVI i HD-TVI, z rozdzielczością do 8MP (4K).
• Wbudowana ochrona przeciwprzepięciowa 2kV chroni przed skokami napięcia na linii wideo.

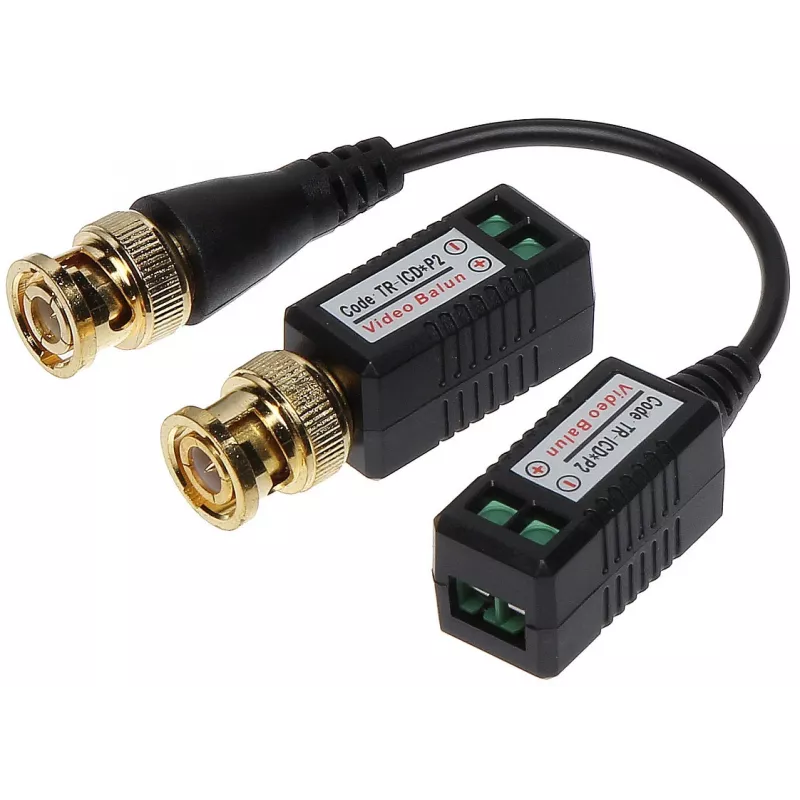

• Kompaktowa obudowa ABS z wejściem BNC (męskie) i wyjściem na zaciski śrubowe do szybkiego podłączenia UTP.
• Zwiększone odległości transmisji: do 600m dla CVBS czarno-białego, 300m dla 720p HD, 250m dla 1080p, 200m dla 4MP/5MP i 150m dla 8MP.

W codziennym użytkowaniu

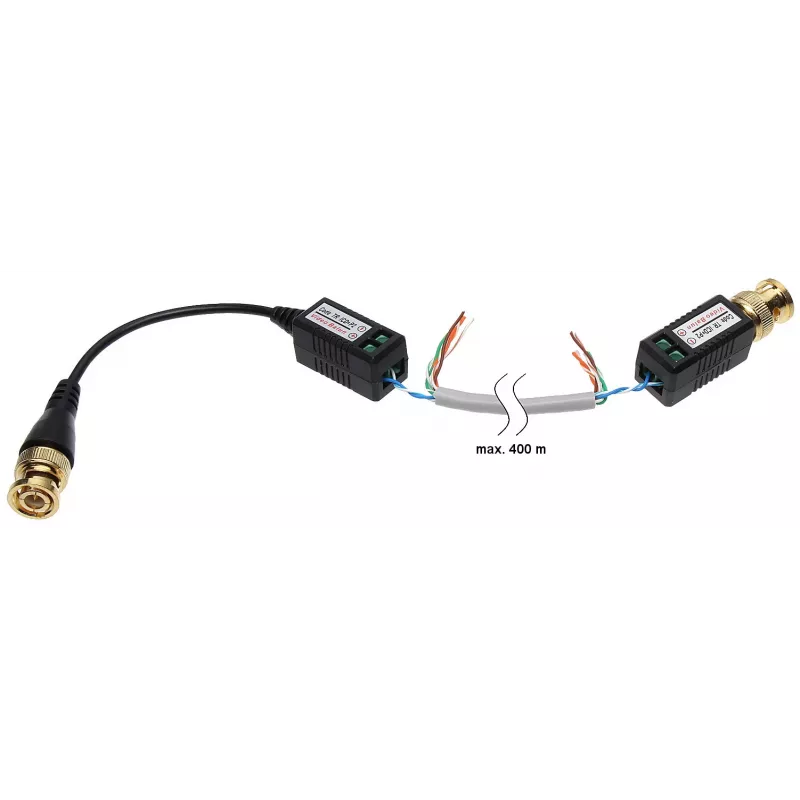

TR-1CD*P2 podłącza się bezpośrednio do wyjścia BNC kamery, a listwa zaciskowa przyjmuje jedną parę skręconą z kabla UTP. Po stronie monitoringu drugi balun (lub kompatybilny odbiornik) konwertuje sygnał z powrotem na BNC dla rejestratora lub monitora. Ponieważ urządzenie jest pasywne, wprowadza minimalne tłumienie (<0,5 dB) i utrzymuje wysoki współczynnik tłumienia sygnału wspólnego (>60 dB), aby zmniejszyć zakłócenia. Szeroki zakres temperatur pracy od -10°C do +50°C sprawdza się w większości instalacji wewnętrznych i zewnętrznych w osłonach.

Pełna specyfikacja

• Typ produktu: Pasywny balun wideo / transformator
• Liczba kanałów: 1
• Kompatybilność sygnałów: CVBS (analogowy), AHD, HD-CVI, HD-TVI
• Maksymalna rozdzielczość: 8MP (4K)
• Złącze wejściowe: BNC męskie (75 omów)
• Złącze wyjściowe: Listwa zaciskowa (dla UTP)
• Medium transmisyjne: UTP Cat.5e/6
• Maksymalna odległość (CVBS): 400m kolor, 600m cz.-b.
• Maksymalna odległość (720p HD): 300m
• Maksymalna odległość (1080p HD): 250m
• Maksymalna odległość (4MP/5MP): 200m
• Maksymalna odległość (8MP): 150m
• Pasmo przenoszenia: 0-60 MHz
• Tłumienie: <0,5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Ochrona przeciwprzepięciowa: 2kV
• Zasilanie: Nie wymagane (pasywne)
• Temperatura pracy: -10°C do +50°C
• Materiał obudowy: ABS

Uwagi końcowe

DELTA TR-1CD*P2 to niezawodne, proste rozwiązanie do przesyłania wideo HD przez istniejącą infrastrukturę skrętną. Jego pasywna praca i szeroka obsługa formatów czynią go praktycznym wyborem zarówno do modernizacji, jak i nowych instalacji.
