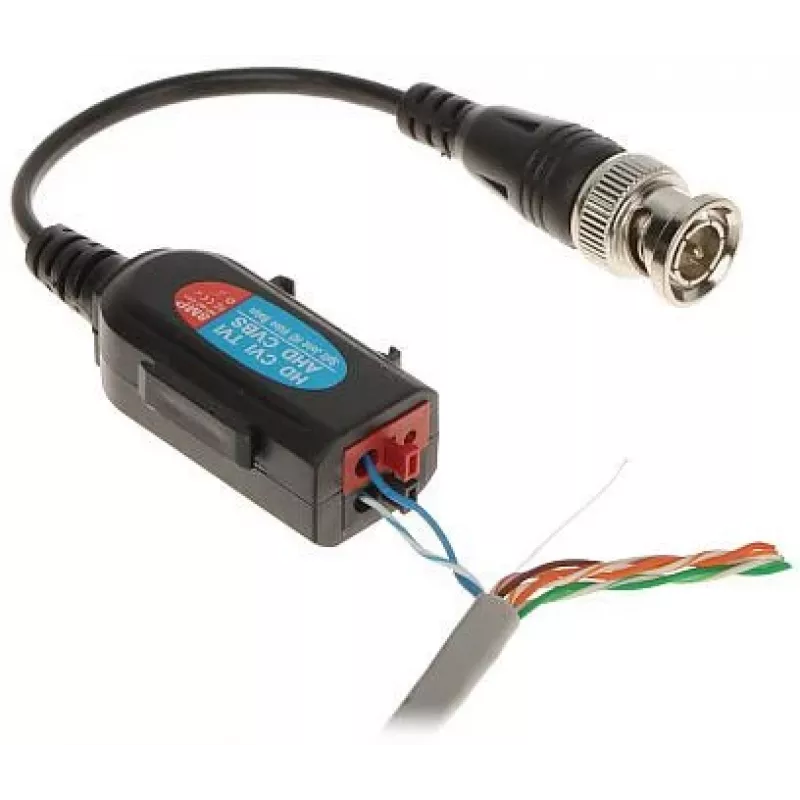

DELTA TR-1D-HD*P2 Pasywna para wideo balunów HD do HD-CVI/TVI/AHD/CVBS przez UTP Cat5e/6, BNC do terminala, do 400 m

Przesyłanie wideo HD na duże odległości za pomocą kabla koncentrycznego jest kosztowne i nieelastyczne. Para wideo balunów DELTA TR-1D-HD*P2 rozwiązuje ten problem, konwertując niezbalansowany sygnał wideo BNC 75 omów na zbalansowany sygnał 100 omów do transmisji przez zwykły nieekranowany kabel skrętki (UTP), taki jak Cat5e lub Cat6. To pasywne urządzenie nie wymaga zasilania zewnętrznego i obsługuje wszystkie popularne formaty analogowe HD: HD-CVI, HD-TVI, AHD oraz standardowy CVBS. Jest idealne do instalacji CCTV, gdzie można wykorzystać istniejące okablowanie sieciowe lub gdzie długie trasy kabli sprawiają, że kabel koncentryczny jest niepraktyczny.

Dla kogo jest przeznaczony

Ta para balunów jest przeznaczona dla profesjonalnych instalatorów CCTV, integratorów systemów bezpieczeństwa oraz entuzjastów monitoringu DIY, którzy potrzebują przedłużyć analogowe sygnały wideo HD przez okablowanie skrętkowe. Jest szczególnie przydatna w projektach modernizacyjnych, gdzie kabel UTP jest już zainstalowany, lub w nowych instalacjach, gdzie przeciągnięcie pojedynczego kabla Cat5e/6 jest bardziej opłacalne niż wiele tras koncentrycznych.

Główne cechy

• Praca pasywna – nie wymaga zasilania
• Obsługuje sygnały wideo HD-CVI, HD-TVI, AHD i CVBS
• Transmisja do 400 m dla 720p HD-CVI, 250 m dla 1080p, 200 m dla 4MP/5MP i 150 m dla 8MP (4K); do 600 m dla CVBS
• Złącze BNC męskie po stronie wideo, terminale push po stronie UTP
• Wbudowana ochrona przeciwprzepięciowa i ESD
• Wysoka odporność na zakłócenia (>60 dB)
• Kompaktowa, wytrzymała konstrukcja ułatwiająca instalację
• Zawiera dwa baluny (po jednym na każdy koniec trasy kablowej)

Specyfikacje

• Typ produktu: Pasywny balun wideo / transformator
• Kanały: 1-kanałowe wideo
• Kompatybilność sygnału wideo: HD-CVI, HD-TVI, AHD, CVBS
• Obsługiwane rozdzielczości: 720p, 1080p, 4MP, 5MP, 8MP (4K) dla HD; 960H dla CVBS
• Medium transmisyjne: UTP Cat5e/Cat6
• Złącze wideo: BNC męskie
• Połączenie UTP: Terminale push
• Maks. odległość (HD-CVI 720p): do 400 m
• Maks. odległość (HD-CVI 1080p): do 250 m
• Maks. odległość (HD-CVI 4MP/5MP): do 200 m
• Maks. odległość (HD-CVI 8MP): do 150 m
• Maks. odległość (CVBS): do 600 m
• Impedancja koncentryczna: 75 omów
• Impedancja UTP: 100 omów
• Wbudowana ochrona: przeciwprzepięciowa, ESD
• Odporność na zakłócenia: >60 dB
• Temperatura pracy: -10°C do +50°C
• Zasilanie: nie wymaga zasilania zewnętrznego (pasywne)
• Liczba jednostek w zestawie: 2 (para)

Wskazówki

Aby uzyskać najlepsze rezultaty, używaj kabla UTP z litej miedzi (nie CCA) i unikaj prowadzenia równolegle do linii wysokiego napięcia. Upewnij się, że skrętka używana do wideo pochodzi z tej samej pary, aby zachować integralność sygnału. Baluny są oznaczone kolorami lub etykietami pod kątem polaryzacji – podłącz sygnał wideo do tego samego koloru terminala na obu końcach.
