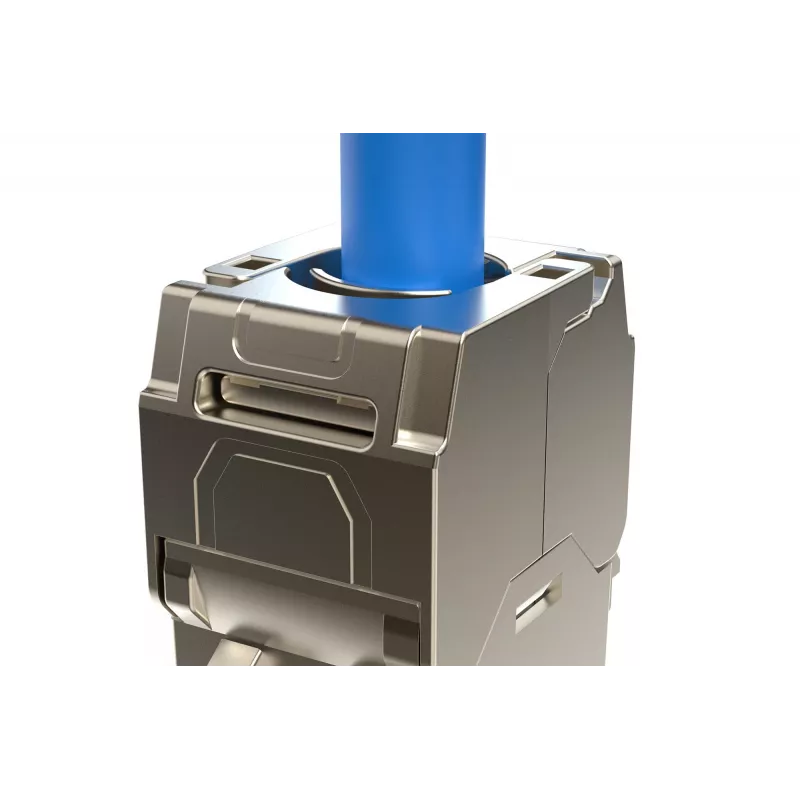

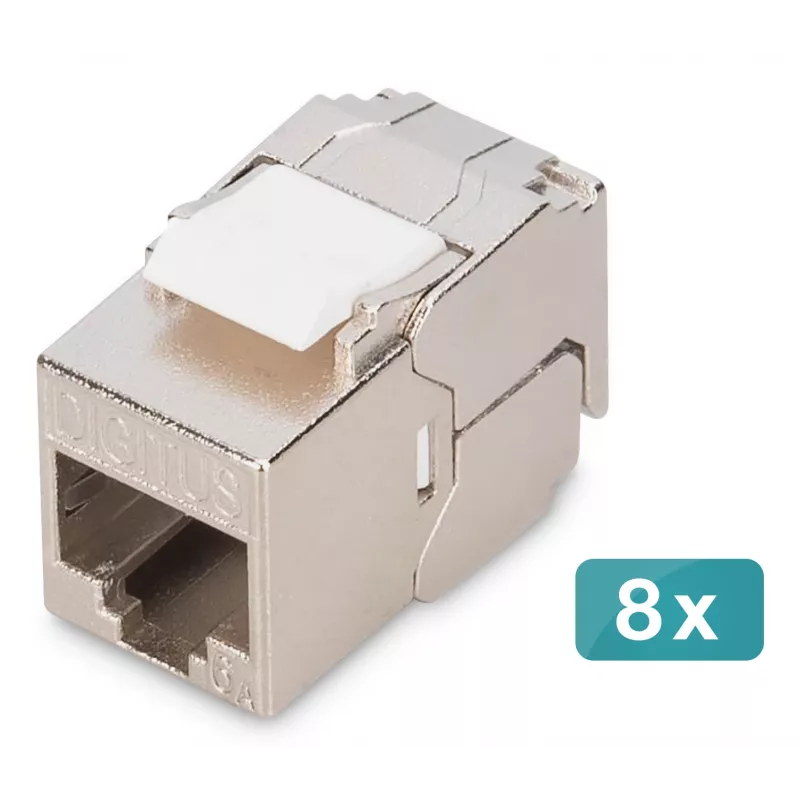

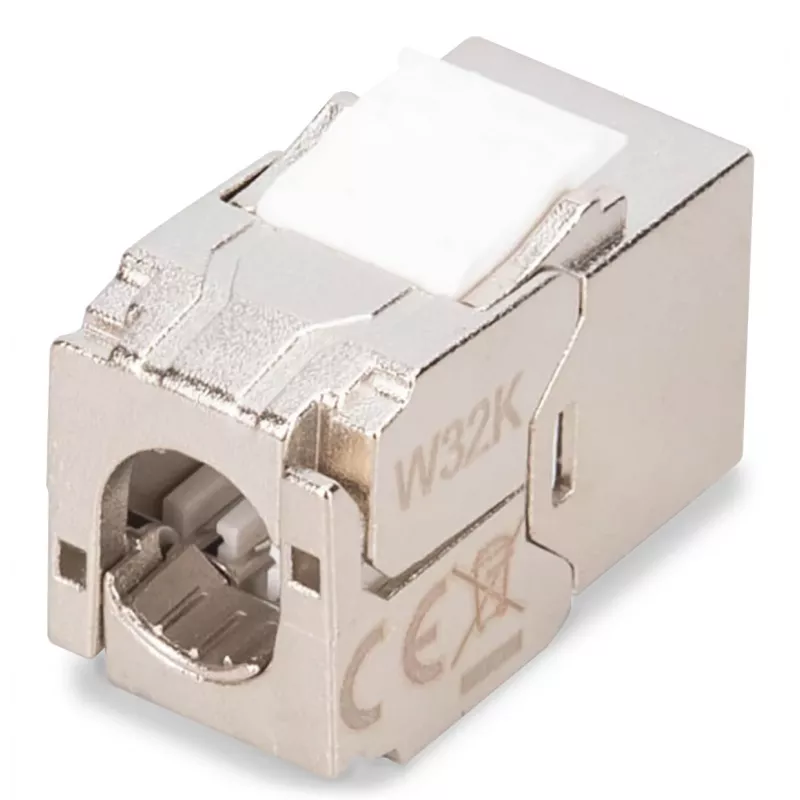

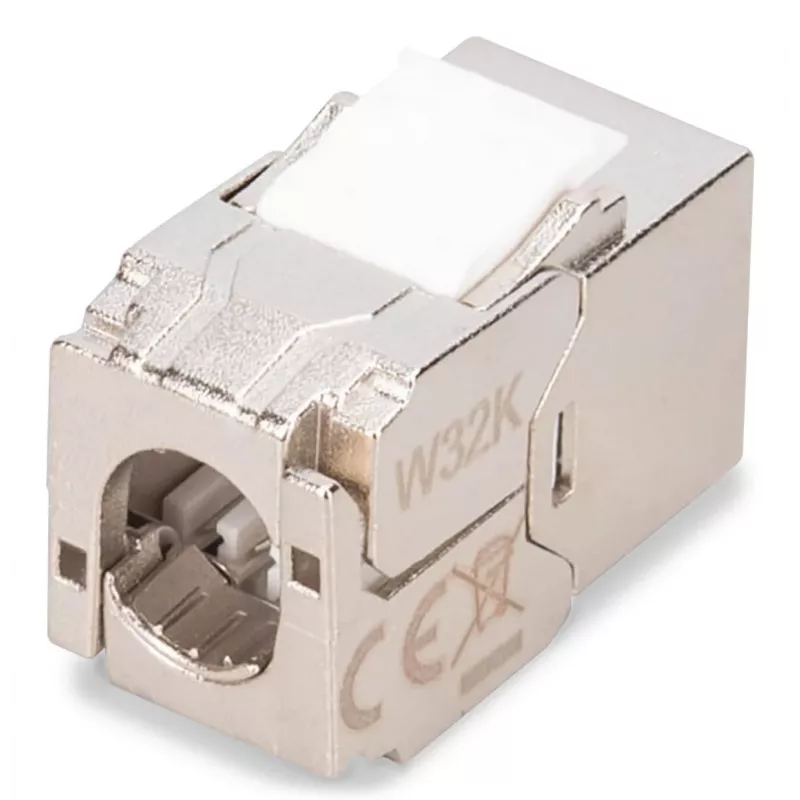

Digitus CAT 6A compact keystone module shielded tool-free mounting connection 8 pcs

Moduł Keystone Digitus CAT 6A (DN-93615-S-8) to ekranowany, beznarzędziowy wkład RJ45 zaprojektowany do szybkiej instalacji w panelach dystrybucyjnych i modułowych puszkach przyłączeniowych. Jego kompaktowa, płaska obudowa z 360° ekranowaniem wspiera sieci 10GBase-T do 500 MHz i jest dostarczany w opakowaniu 8 modułów do instalacji seryjnej w panelach 19" 1U lub obudowach kompatybilnych projektowo.

Zalety

Moduł oferuje beznarzędziowe zakańczanie za pomocą złączy LSA, kodowanych kolorami dla EIA/TIA 568 A i B, oraz zawiera zaślepkę przeciwpyłową gniazda RJ45. Obsługuje standardy PoE (IEEE 802.3 af/at/bt) w tym 4PPoE w łączu stałym, zapewnia wysoką niezawodność mechaniczną dzięki niklowanej obudowie z odlewu cynkowego i styków z brązu fosforowego oraz posiada inteligentny, ponownie zamykany organizer kabli i odciążenie dla pewnego mocowania kabla.

Zastosowanie

• Panele krosowe w centrach danych i serwerowniach (instalacja seryjna w 19" 1U)
• Modułowe panele dystrybucyjne i puszki przyłączeniowe kompatybilne projektowo
• Okablowanie strukturalne wymagające wydajności CAT 6A / 10GBase-T
• Instalacje wymagające obsługi PoE / PoE+ / 4PPoE

Kluczowe specyfikacje

• Kategoria: CAT 6A, 10GBase-T
• Częstotliwość: do 500 MHz
• Normy: ISO/IEC 11801 wydanie 3, EN 50173-1
• Złącze: RJ45 (8P8C), żeńskie

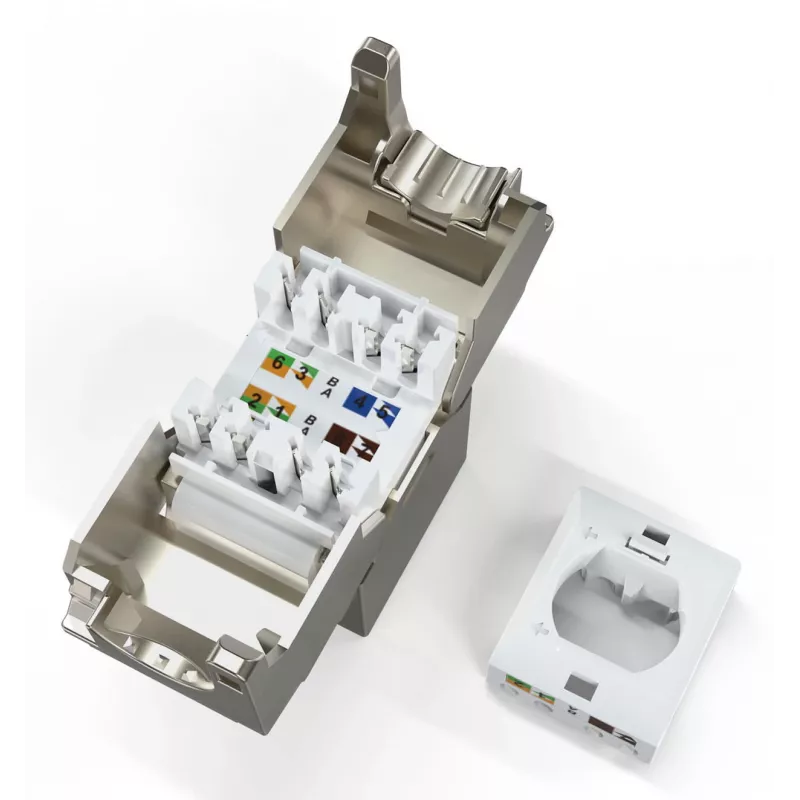

• Zakańczanie: złącza LSA, kodowane kolorami dla EIA/TIA 568 A i B (beznarzędziowe)
• Ekranowanie: 360°
• Materiał obudowy: odlew cynkowy, niklowany
• Materiał/powłoka styków: brąz fosforowy; nikiel + 0,5 μm złocenia
• Siła wsuwania: maks. 30 N (IEC 60603-7-51)
• Siła trzymania: 7,7 kg między gniazdem a wtykiem
• Temperatura pracy: -20 °C do +70 °C
• Cykle łączeniowe: ≥ 750
• Kompatybilność przewodów: AWG 26/7 – 22/1, linka i drut (testowane z AWG 22/1)
• Wytrzymałość dielektryczna: 1000 VDC (styk/styk), 1500 VDC (styk/uziemienie)
• Ilość w opakowaniu: 8 szt.
• Kolor: srebrny

Sposób użycia

Włóż moduł do kompatybilnego panelu 19" lub puszki przyłączeniowej zgodnej projektowo. Zdejmij osłonę kabla na zalecaną długość, umieść przewody w oznaczonych kolorami szczelinach LSA zgodnie ze schematem EIA/TIA 568 A lub B i zakańczaj za pomocą złączy bez użycia narzędzi. Zamocuj kabel przy użyciu zintegrowanego organizatora i opasek kablowych w celu odciążenia, a następnie zatrzaśnij zaślepkę przeciwpyłową, gdy port nie jest używany.

Zalecenia

Aby uzyskać najlepszą wydajność, należy używać kabla instalacyjnego z drutem AWG 22/1 (konfiguracja testowana) i zapewnić prawidłową ciągłość ekranowania, aby utrzymać wydajność CAT 6A i niezawodność PoE. Unikaj powtarzającego się nadmiernego naprężenia mechanicznego złącza poza określone cykle łączeniowe i siłę trzymania.
