Digitus CAT 6A kompaktowy moduł keystone, ekranowany, montaż beznarzędziowy, złącze, 24 szt.

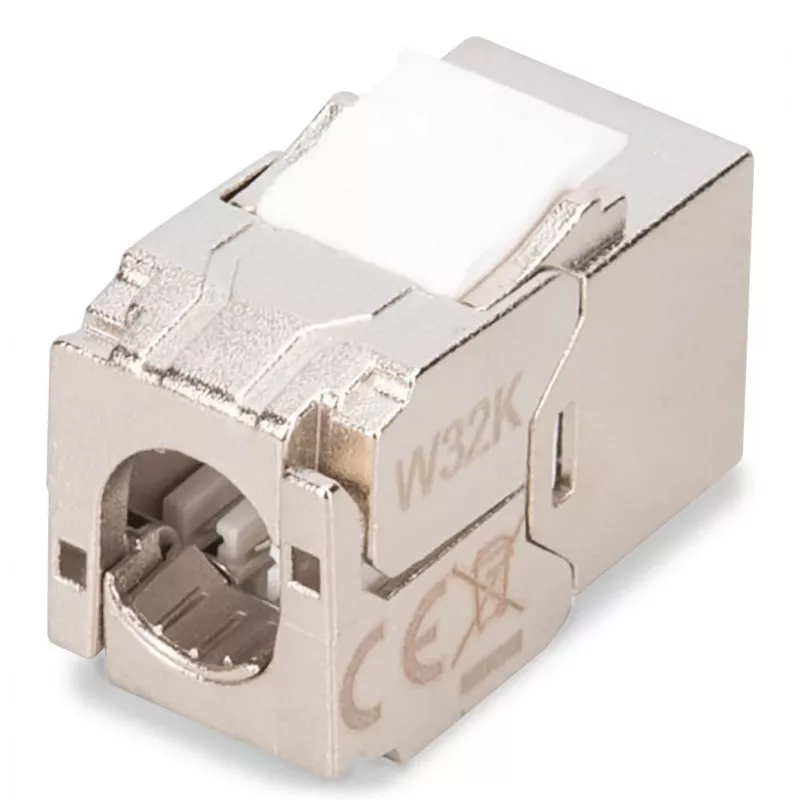

Kompaktowy moduł keystone DIGITUS CAT 6A (DN-93615-S-24) to ekranowane, beznarzędziowe gniazdo RJ45 przeznaczone do niezawodnych połączeń sieciowych 10GBase-T. Dostarczany w opakowaniu 24 sztuk moduł obsługuje wydajność Cat6A do 500 MHz i nadaje się do instalacji w panelach rozdzielczych 19" 1U oraz w kompatybilnych puszkach natynkowych. Obudowa wykonana z odlewanego ciśnieniowo cynku z ekranowaniem 360°, a powierzchnie styków są niklowane z pozłoceniem 0,5 μ, co zapewnia długotrwałą integralność sygnału.

Zalety

Beznarzędziowy montaż polowy za pomocą złączy IDC LSA upraszcza instalację i zmniejsza potrzebę stosowania specjalistycznych narzędzi. Kompaktowa konstrukcja umożliwia gęstą zabudowę szeregową w panelach 483 mm (19") 1U, zachowując przy tym kompatybilność z modułowymi puszkami instalacyjnymi. Moduł obsługuje standardy PoE (IEEE 802.3 af/at/bt), w tym PoE+ i 4PPoE w łączu stałym, oraz oferuje sprawdzoną trwałość mechaniczną na poziomie co najmniej 750 cykli łączenia.

Zastosowanie

• Okablowanie strukturalne w serwerowniach i szafach krosowych
• Panele krosowe 19" 1U do instalacji o dużej gęstości
• Modułowe puszki natynkowe i gniazda ścienne wymagające ekranowanych połączeń Cat6A
• Urządzenia zasilane przez PoE i PoE+, w tym aplikacje 4PPoE

Kluczowe specyfikacje

• Standard: Kategoria 6A (10GBase-T), 500 MHz
• Zgodność: ISO/IEC 11801 Edycja 3, EN 50173-1
• Wsparcie PoE: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE w łączu stałym)
• Złącze: RJ45 (8P8C), żeńskie

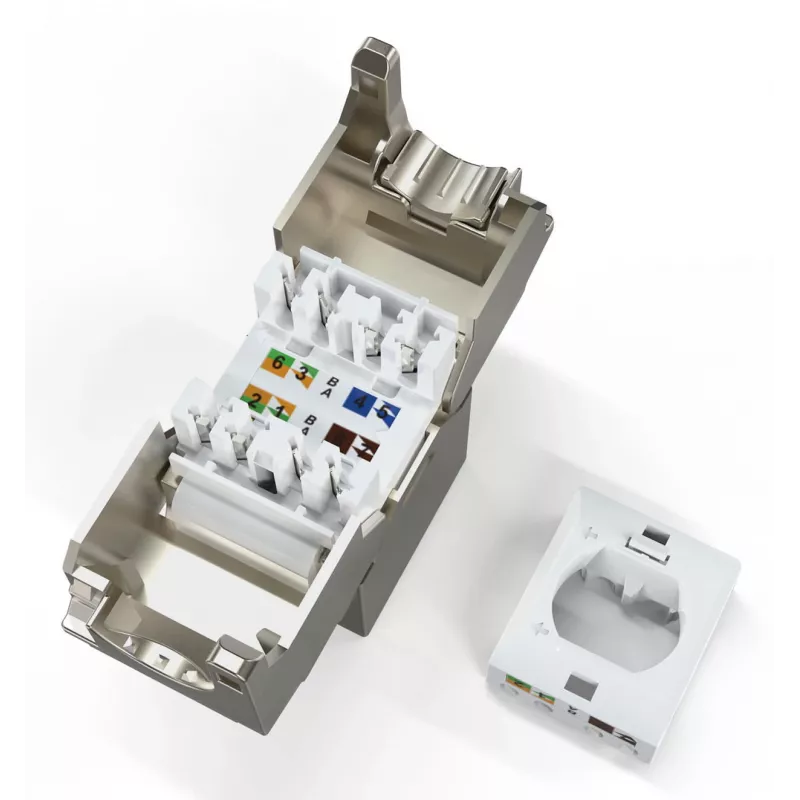

• Zakończenie: złącza IDC LSA, oznaczone kolorami EIA/TIA 568 A i B
• Ekranowanie: styk ekranu 360°; obudowa z odlewanego ciśnieniowo cynku, niklowana
• Materiał/powłoka styków: brąz fosforowy; nikiel z pozłoceniem 0,5 μ
• Siła wciskania: maks. 30 N (IEC 60603-7-51)
• Siła trzymania: 7,7 kg (gniazdo do wtyku)
• Temperatura pracy: od -20 °C do +70 °C
• Cykle łączenia: ≥ 750
• Obsługiwane przekroje przewodów: AWG 26/7 – 22/1, linka i drut; testowano z AWG 22/1
• Wytrzymałość dielektryczna: 1000 V DC (styk/styk), 1500 V DC (styk/uziemienie)

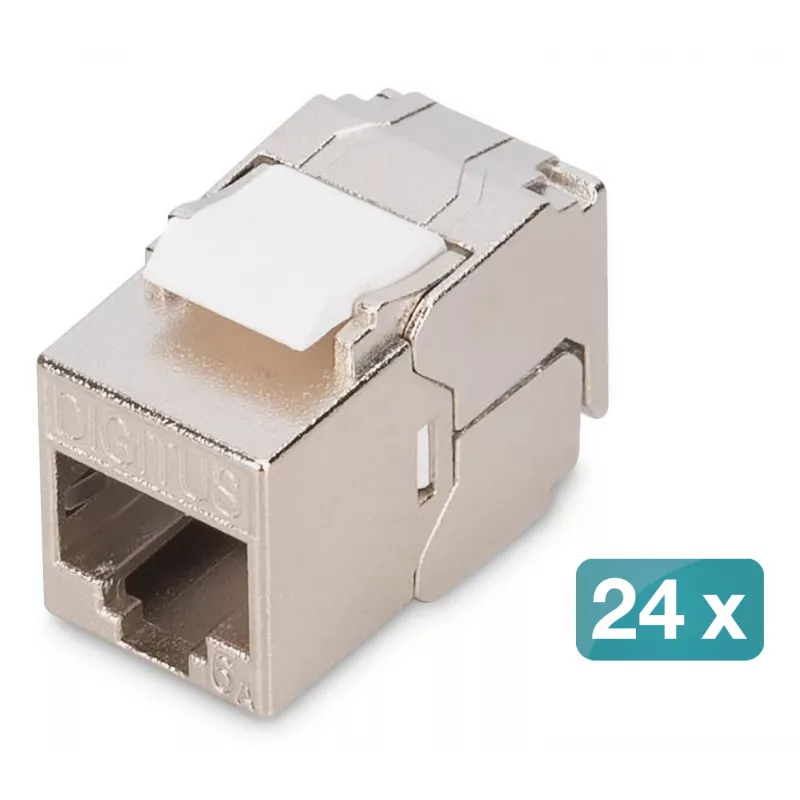

• Ilość w opakowaniu: 24 sztuk

Sposób użycia

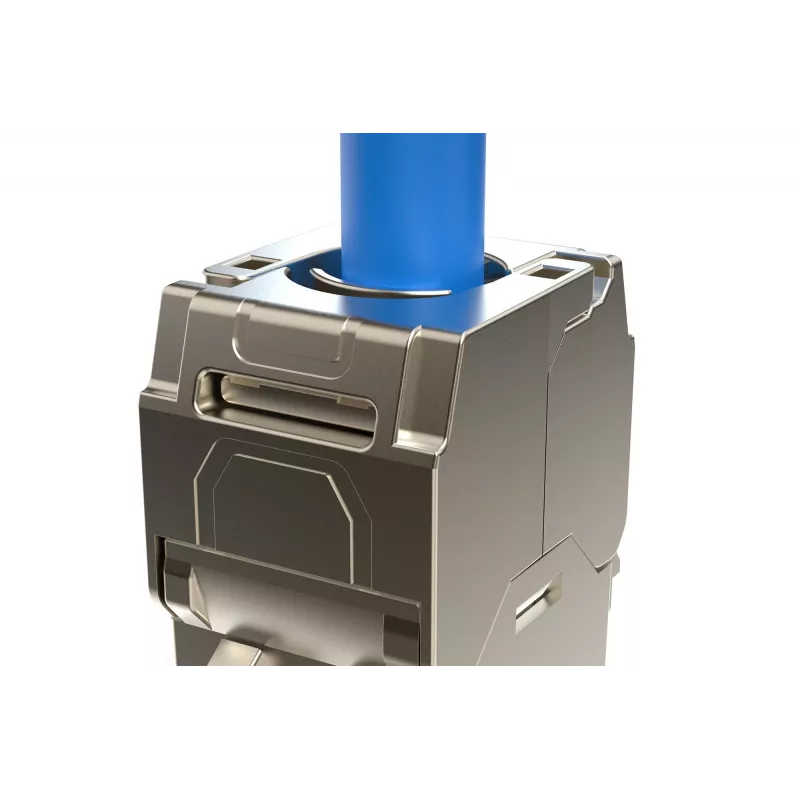

Przygotuj kabel sieciowy, zdejmując zewnętrzną powłokę i układając pary przewodów zgodnie z wybranym kodem kolorów EIA/TIA 568 A lub B. Wsuń przewody do złączy IDC LSA i wciśnij je na miejsce za pomocą odpowiedniego narzędzia LSA lub kompatybilnego przyrządu osadzającego, jeśli jest to wymagane; moduł obsługuje również montaż beznarzędziowy w instalacjach polowych. Zabezpiecz kabel zintegrowanym odciążeniem i opaskami kablowymi, a następnie zamontuj moduł keystone w kompatybilnym panelu 19" 1U lub puszce modułowej. Podłącz urządzenia sieciowe za pomocą standardowego kabla krosowego RJ45.

Zalecenia

Aby uzyskać optymalną wydajność, użyj litego kabla instalacyjnego AWG 22/1 (konfiguracja testowana) i zapewnij pełną ciągłość ekranu 360° przez prawidłowe uziemienie panelu lub obudowy. Unikaj nadmiernego zginania kabli w punkcie zakończenia i przestrzegaj standardów okablowania EIA/TIA, aby uzyskać najlepszą jakość sygnału.
