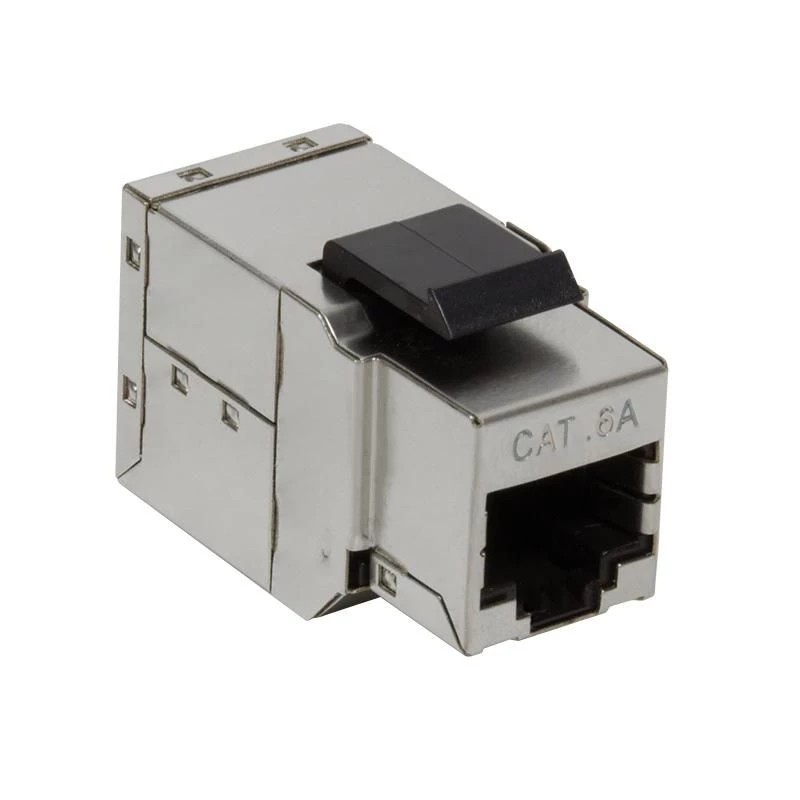

Moduł Keystone LogiLink NK4010

LogiLink NK4010 to srebrny moduł keystone z dwoma w pełni ekranowanymi gniazdami RJ45, przeznaczony do sprzęgania liniowego w instalacjach okablowania strukturalnego. Obsługuje wydajność do 6A Klasy EA (500 MHz) i jest zgodny z normami ISO/IEC 11801 oraz TIA/EIA 568C.2. Kompaktowy moduł zatrzaskowy (17,1 mm × 35,2 mm × 21,2 mm, ok. 40 g) zapewnia oszczędne miejsce rozwiązanie do montażu w panelach i puszkach ściennych tam, gdzie wymagane są bezpieczne, ekranowane połączenia Ethernet.

Zalety

Moduł zapewnia w pełni ekranowane połączenia poprzez dwa porty RJ45, redukując zakłócenia elektromagnetyczne w środowiskach wymagających okablowania STP/FTP. Jego klasa 6A EA 500 MHz gwarantuje obsługę szybkich aplikacji Ethernet w ramach swojej kategorii. Zatrzaskowy montaż upraszcza instalację w panelach i puszkach kompatybilnych z keystone, a kompaktowa srebrna obudowa oszczędza miejsce, dopasowując się do standardowej estetyki instalacji.

Zastosowanie

• Panele okablowania strukturalnego i panele krosowe
• Puszki ścienne i wkładki gniazd dla ekranowanego Ethernetu
• Sprzęganie liniowe dwóch ekranowanych kabli RJ45
• Aplikacje wymagające zgodności z ISO/IEC 11801 i TIA/EIA 568C.2

Kluczowe specyfikacje

• Model: LogiLink NK4010
• Złącze 1: RJ45 (ekranowane)
• Złącze 2: RJ45 (ekranowane)
• Klasa wydajności: 6A Klasa EA, 500 MHz
• Normy: ISO/IEC 11801, TIA/EIA 568C.2
• Montaż: Zatrzaskowy keystone
• Wymiary (szer. × gł. × wys.): 17,1 mm × 35,2 mm × 21,2 mm
• Waga: 40 g
• Kolor: Srebrny
• Konfiguracja pinów: 1:1

Sposób użycia

Włóż moduł LogiLink NK4010 do kompatybilnego otworu keystone, aż się zatrzaśnie. Podłącz ekranowane wtyki RJ45 do każdego gniazda, aby sprząc dwa kable Ethernet lub utworzyć połączenie przelotowe na panelu lub puszce ściennej. Upewnij się, że ekranowanie kabli jest prawidłowo zakończone w module i że uziemienie jest wykonane zgodnie z lokalnymi wytycznymi instalacyjnymi, aby zachować skuteczność ekranowania.

Zalecenia

Dla optymalnej wydajności używaj ekranowanych kabli skrętkowych (STP/FTP) i zapewnij prawidłowe uziemienie w całej instalacji. Przed instalacją sprawdź kompatybilność z panelami krosowymi lub puszkami ściennymi i stosuj odpowiednie normy okablowania (ISO/IEC 11801, TIA/EIA 568) dla uzyskania najlepszych rezultatów.
