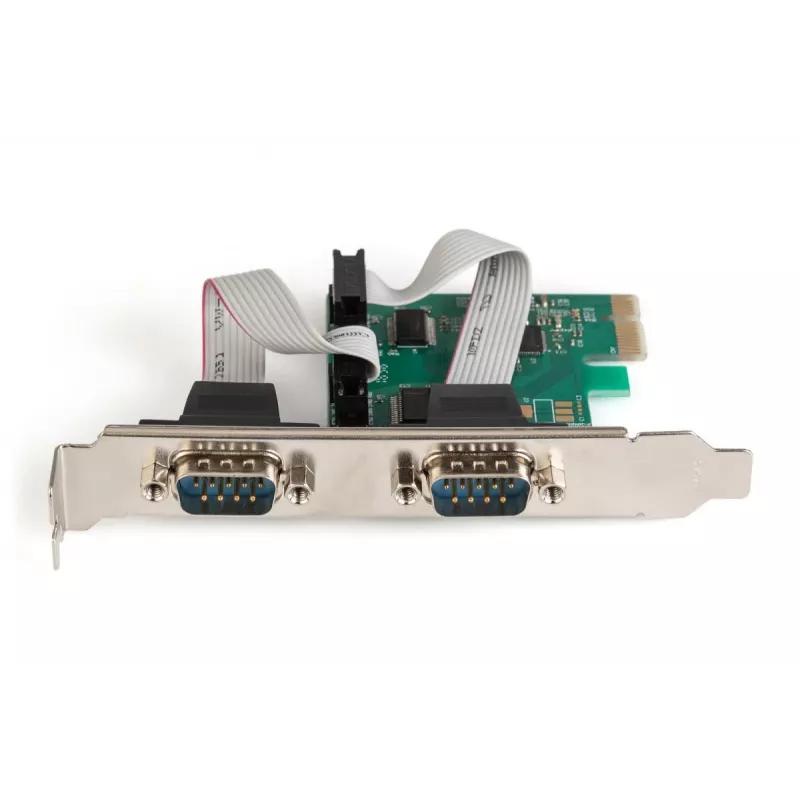

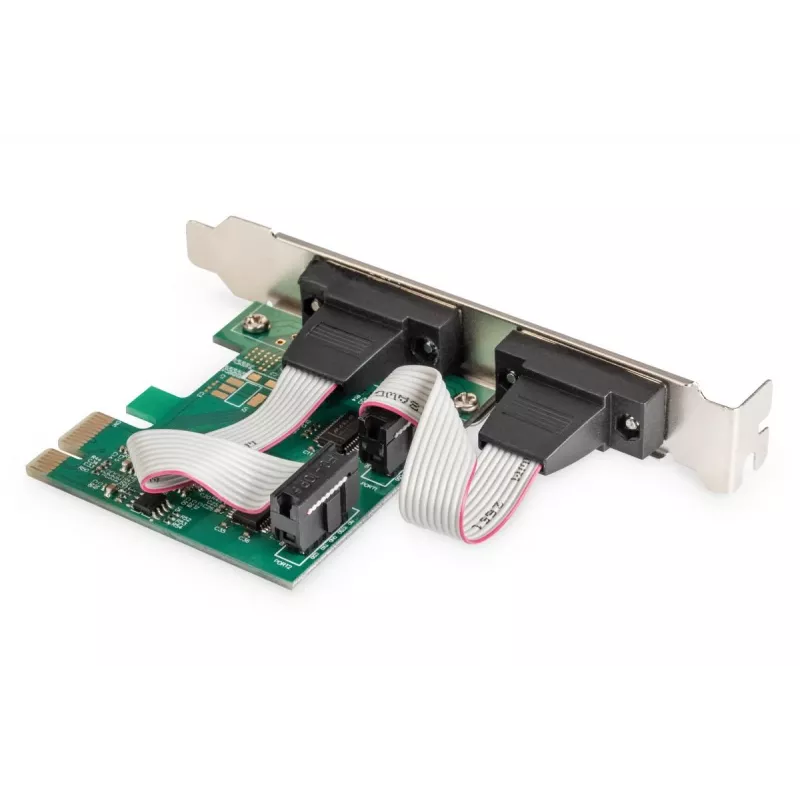

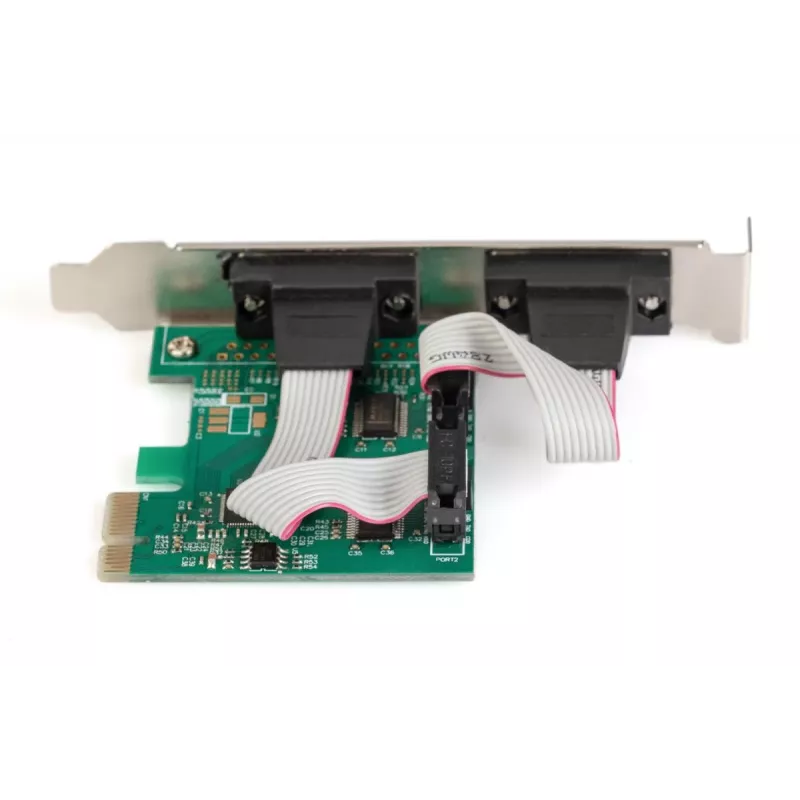

DIGITUS Karta rozszerzeń szeregowych I/O, 2-portowa, PCI-e 2 x DB9 M, pełny wspornik + niskoprofilowe, chipset MCS9901

Karta interfejsu szeregowego DIGITUS 2-portowa PCIe konwertuje gniazdo PCI Express na dwa porty szeregowe RS232 (DB9), umożliwiając podłączenie modemów szeregowych, PDA, aparatów cyfrowych, drukarek, terminali ISDN i innych starszych urządzeń. Opiera się na natywnej jednoukładowej konstrukcji (chipset Blech OXPCIe952) i obsługuje prędkości transmisji danych do 128 000 bps, jednocześnie zmniejszając obciążenie procesora w porównaniu z konwencjonalnymi kartami szeregowymi. Karta jest zgodna ze specyfikacją PCI Express Base 2.0 i zapewnia dwa męskie złącza DSUB 9 z funkcjonalnością UART 16C950.

Zalety

Karta szeregowa PCIe oferuje dwa niezawodne porty RS232 na jednej karcie niskoprofilowej, obsługuje wysokie prędkości transmisji do 128 000 bps i jest zgodna ze standardami PCI Express 2.0, co zapewnia szeroką kompatybilność. Natywna jednoukładowa konstrukcja zmniejsza obciążenie procesora, a wbudowany UART 16C950 zapewnia stabilną komunikację szeregową ze starszym sprzętem.

Zastosowanie

• Podłączanie modemów szeregowych i terminali ISDN
• Integracja starszego sprzętu przemysłowego i sterowników
• Podłączanie urządzeń POS, drukarek paragonowych i skanerów kodów kreskowych
• Obsługa szeregowych PDA, starszych aparatów cyfrowych i przyrządów pomiarowych

Kluczowe specyfikacje

• Interfejs hosta: PCIe (zgodny z PCI Express 2.0)
• Chipset: Blech OXPCIe952 (natywna jednoukładowa konstrukcja)
• Porty: 2 x DSUB 9 (męski) RS232
• UART: 16C950
• Maksymalna prędkość transmisji danych: do 128 000 bps
• Wewnętrzna: Tak
• Producent: DIGITUS, MPN DS-30000-1, EAN 4016032309390

Sposób użycia

Wyłącz komputer i włóż kartę do wolnego gniazda PCI Express, mocując ją do obudowy. Podłącz urządzenia szeregowe do dwóch portów DB9 za pomocą standardowych kabli RS232. Po włączeniu systemu zainstaluj wymagane sterowniki dostarczone przez system operacyjny lub producenta. Sprawdź przypisanie portów w menedżerze urządzeń systemowych i skonfiguruj prędkość transmisji oraz parametry szeregowe (parzystość, bity danych, bity stopu) w aplikacji, która będzie korzystać z portów.

Zalecenia

Aby zapewnić stabilną pracę, używaj ekranowanych kabli RS232 do połączeń w środowiskach o dużym zakłóceniach elektrycznych i dopasuj ustawienia szeregowe (prędkość transmisji, parzystość, bity danych, bity stopu) między kartą a podłączonymi urządzeniami. Upewnij się, że sterowniki są aktualne dla danego systemu operacyjnego, a w przypadku zastosowań przemysłowych zamontuj kartę w wsporniku niskoprofilowym lub standardowym, w zależności od obudowy.
