Wewnętrzna karta rozszerzeń COM Lenovo — wyjście RS-232, interfejs hosta BTB, męski, zielony, 39,5×36,2×1,6 mm

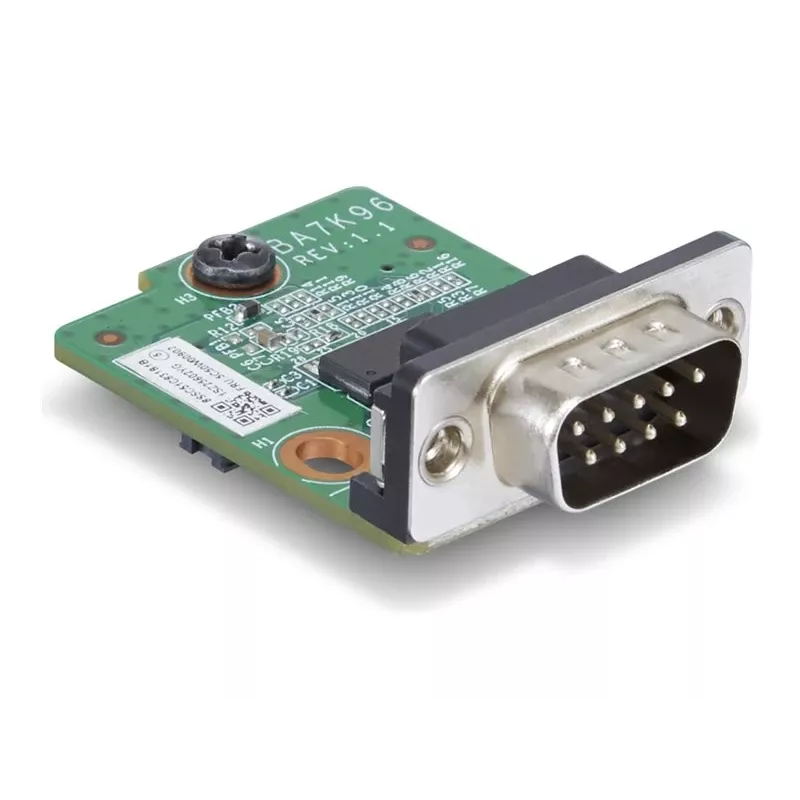

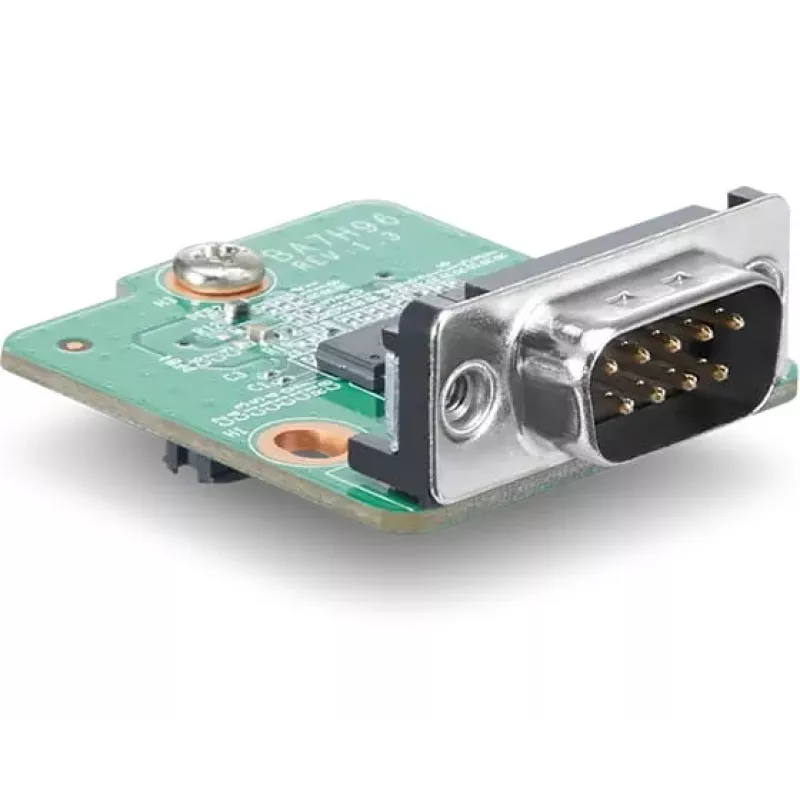

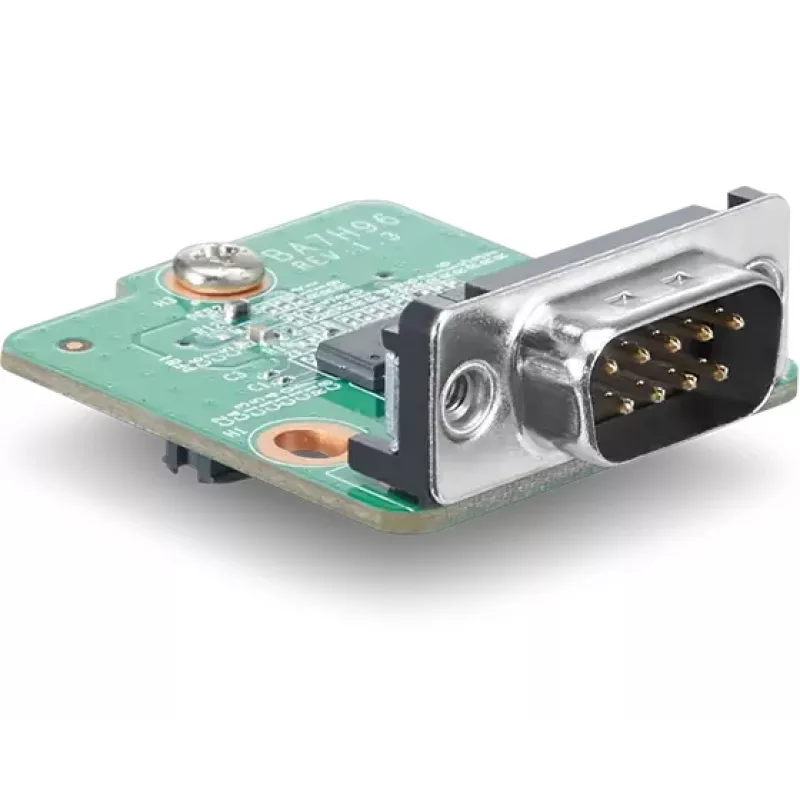

Wewnętrzna karta rozszerzeń COM Lenovo zapewnia szeregowe wyjście RS-232 poprzez interfejs hosta BTB (board-to-board). Ten kompaktowy, zielony moduł PCB (39,5 × 36,2 × 1,6 mm) jest przeznaczony do montażu wewnętrznego w kompatybilnych systemach Lenovo Tiny i umożliwia podłączanie starszych urządzeń, sprzętu przemysłowego lub peryferiów wymagających interfejsu RS-232. Karta posiada certyfikaty FCC, CE i CB oraz jest zgodna z systemem Windows 11.

Zalety

Karta oferuje proste wyjście RS-232 poprzez męski interfejs hosta BTB, zajmując minimalną przestrzeń na płycie głównej. Jej kompaktowe wymiary i standardowe certyfikaty upraszczają integrację z kompatybilnymi komputerami Lenovo, zapewniając jednocześnie odpowiednią zgodność elektryczną i regulacyjną dla komunikacji szeregowej.

Zastosowanie

• Podłączanie starszych urządzeń szeregowych korzystających z RS-232
• Sterowniki przemysłowe i sprzęt pomiarowy
• Peryferia wymagające wewnętrznego portu szeregowego w systemach Lenovo Tiny
• Integratorzy systemów i technicy instalujący wewnętrzne moduły rozszerzeń

Kluczowe specyfikacje

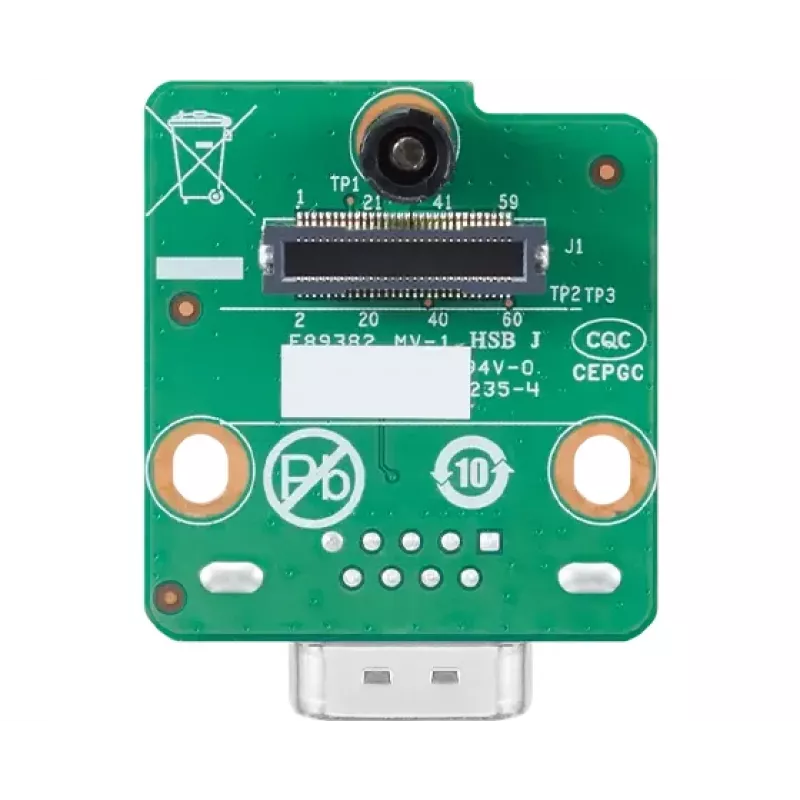

• Interfejs: wyjście RS-232 poprzez interfejs hosta BTB (board-to-board)
• Złącze: męski host BTB
• Wymiary: 39,5 × 36,2 × 1,6 mm
• Kolor: zielony (PCB)
• Kompatybilność: wybrane komputery Lenovo Tiny; obsługiwany Windows 11
• Certyfikaty: FCC, CE, CB
• Numer katalogowy producenta (MPN): 4XH1K25073
• EAN: 0195892090182

Instrukcja użytkowania

Zainstaluj kartę rozszerzeń na dedykowanym złączu hosta BTB wewnątrz kompatybilnego systemu Lenovo Tiny, postępując zgodnie z instrukcją serwisową producenta komputera. Przed instalacją upewnij się, że system jest wyłączony i odłączony od zasilania. Po fizycznym montażu sprawdź, czy połączenie jest stabilne, i uruchom system. Zainstaluj lub zweryfikuj sterowniki urządzenia i skonfiguruj parametry portu szeregowego (prędkość transmisji, parzystość, liczbę bitów danych, bitów stopu) w systemie operacyjnym, aby dopasować je do podłączonego urządzenia.

Zalecenia

Używaj tej wewnętrznej karty tylko z obsługiwanymi modelami Lenovo Tiny i zapoznaj się z instrukcją sprzętową systemu w celu ustalenia właściwych lokalizacji instalacji i zasad postępowania. Unikaj wyładowań elektrostatycznych podczas obsługi i upewnij się, że poziomy sygnału RS-232 oraz uziemienie są zgodne z podłączonym sprzętem.
