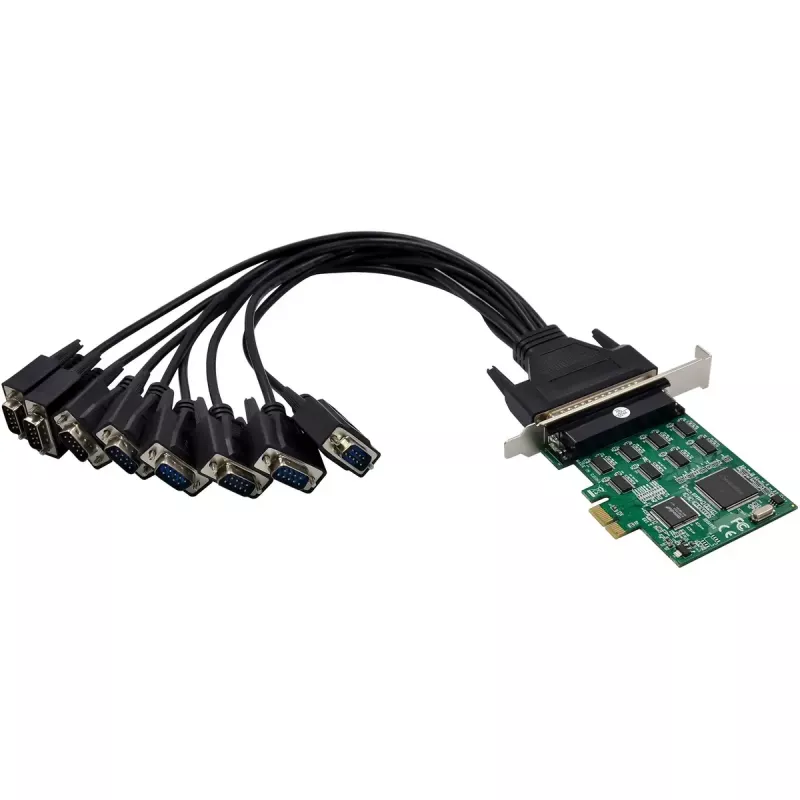

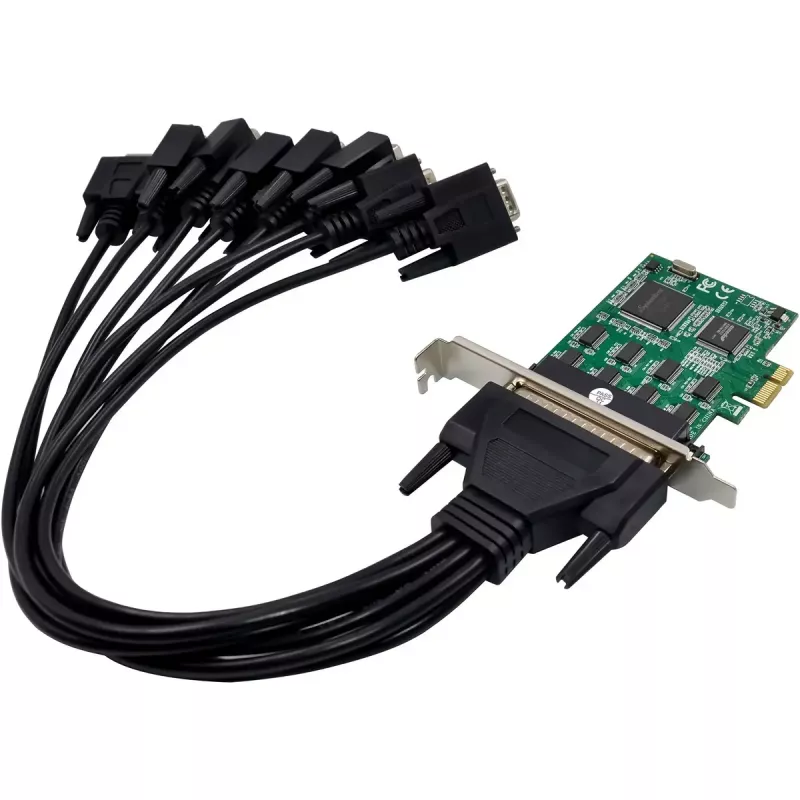

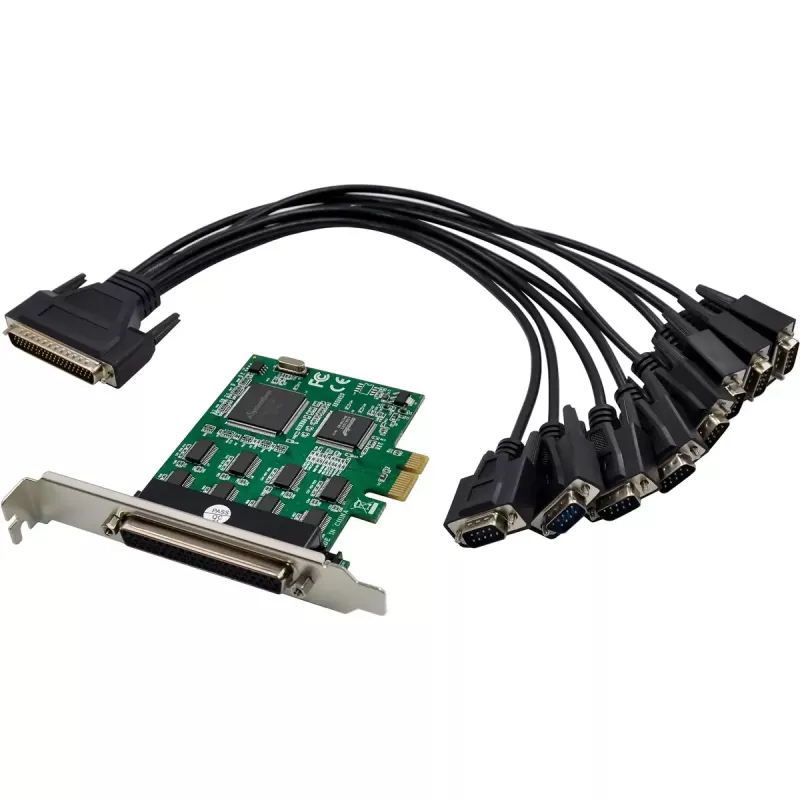

InLine 76660Z 8-Port RS-232 PCIe Serial Card

Rozszerzona łączność dla urządzeń szeregowych:Osiem niezależnych portów RS-232 umożliwia równoległą pracę wielu różnych urządzeń końcowych ze złączami D-Sub 9.
Niezawodna transmisja danych:Bufory FIFO 256-bajtów dla nadawania i odbierania na każdym porcie zapewniają stabilną komunikację nawet przy dużym obciążeniu.
Wszechstronna i kompatybilna:Obsługuje szeroką gamę systemów operacyjnych od Windows 98 do Windows Server 2008 oraz Linux od jądra 2.6.14.
Elastyczność na poziomie przemysłowym:Sprzętowa i programowa kontrola przepływu, współdzielenie IRQ i obsługa wielu kart umożliwiają zastosowanie w złożonych systemach.
Łatwa integracja przez PCIe x1:Nowoczesny interfejs PCI Express 1.1 jest kompatybilny z obecnymi architekturami PC i konfiguracjami przemysłowymi.

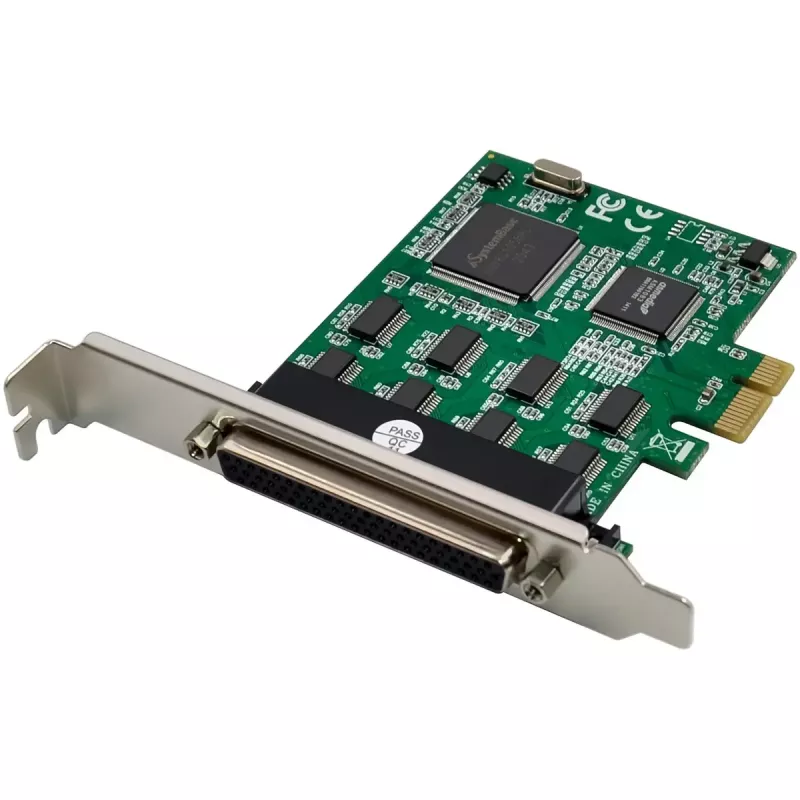

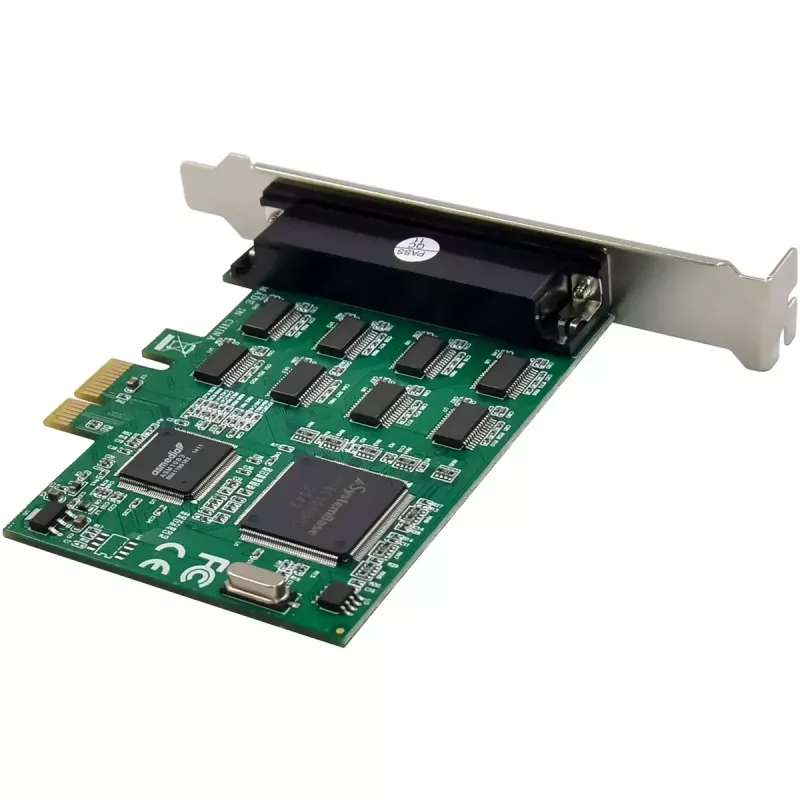

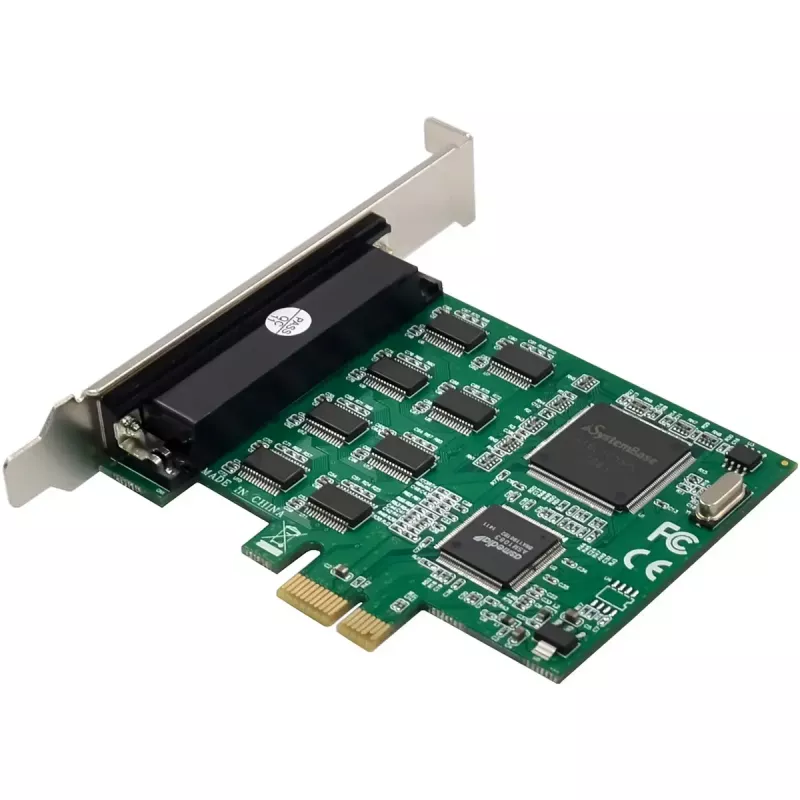

Karta interfejsu InLine® PCIe x1 8-port RS-232 to idealne rozwiązanie do rozbudowy systemów o interfejsy szeregowe. Wyposażona w kontroler SB16C1058 oferuje osiem niezależnych portów D-Sub 9 do jednoczesnego podłączania wielu urządzeń. Każdy port ma własny bufor FIFO 256 bajtów do wysyłania i odbierania, co umożliwia niezawodną komunikację nawet przy dużym obciążeniu danymi.
Złącze PCIe x1 jest zgodne ze standardem PCI Express 1.1 i jest kompatybilne wstecznie i w przód z PCIe 2.0 i nowszymi. Dzięki temu karta jest uniwersalnie stosowana w nowoczesnych komputerach PC, PC przemysłowych i systemach wbudowanych. Obsługuje różne ustawienia bitów danych i bitów stopu, kontrolę parzystości oraz sprzętową i programową kontrolę przepływu. Funkcje takie jak współdzielenie IRQ i obsługa wielu kart sprawiają, że karta jest szczególnie elastyczna w złożonych środowiskach IT.
Dzięki szerokiemu wsparciu sterowników dla systemów Windows i Linux oraz niezawodnej konstrukcji, karta nadaje się do wielu profesjonalnych zastosowań – od systemów POS i sterowników przemysłowych po środowiska laboratoryjne. Jest gotowa do natychmiastowego użycia i dostarczana z płytą CD ze sterownikami oraz instrukcją.

Standard PCIe: PCIe v1.1 x1 lane (kompatybilny z PCIe 2.0 i nowszymi)
Interfejsy: 8× RS-232, złącze D-Sub 9 (męskie)

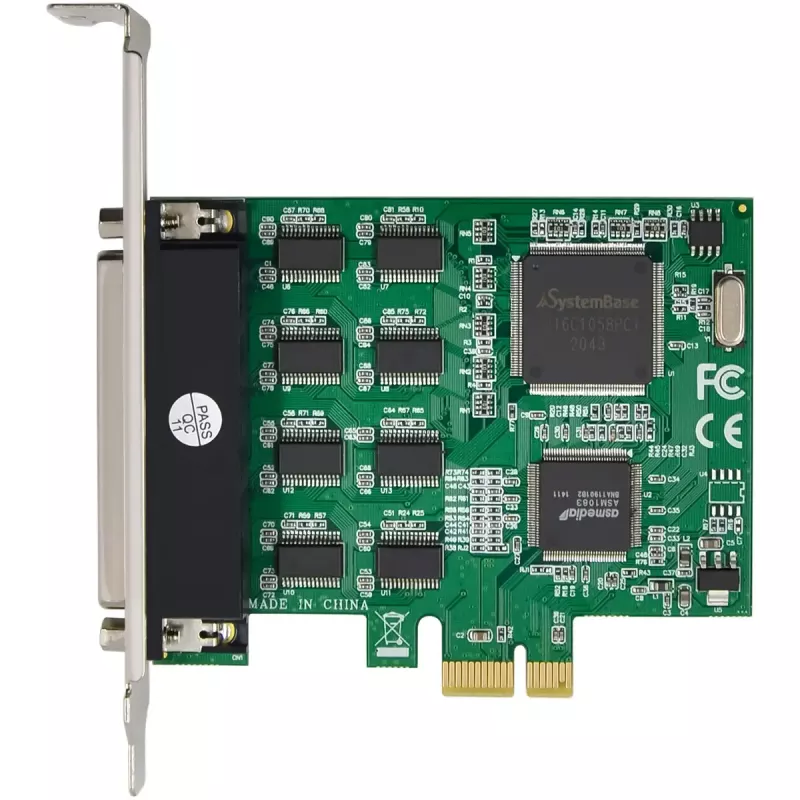

Chipset: SB16C1058
Szybkość transmisji: do 230,4 kb/s (maksymalna prędkość transferu na port)
Bufor FIFO: 256 bajtów nadawanie / 256 bajtów odbieranie na port (stabilna transmisja)
Bity danych: 5, 6, 7 lub 8 bitów (bity danych użytkownika na znak)
Bity stopu: 1, 1,5 lub 2 (oznaczenie końca znaku)
Parzystość: Brak, parzysta, nieparzysta (wykrywanie błędów przez bit kontrolny)
Kontrola przepływu: Sprzętowa (RTS/CTS) i programowa (XON/XOFF)
Współdzielenie IRQ: obsługiwane
Obsługa wielu kart: obsługiwana
Temperatura pracy: 0 °C do 55 °C
Temperatura przechowywania: -40 °C do 70 °C
Maksymalna wilgotność: 90%, bez kondensacji
Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
Jądro Linux 2.6.14 lub nowsze

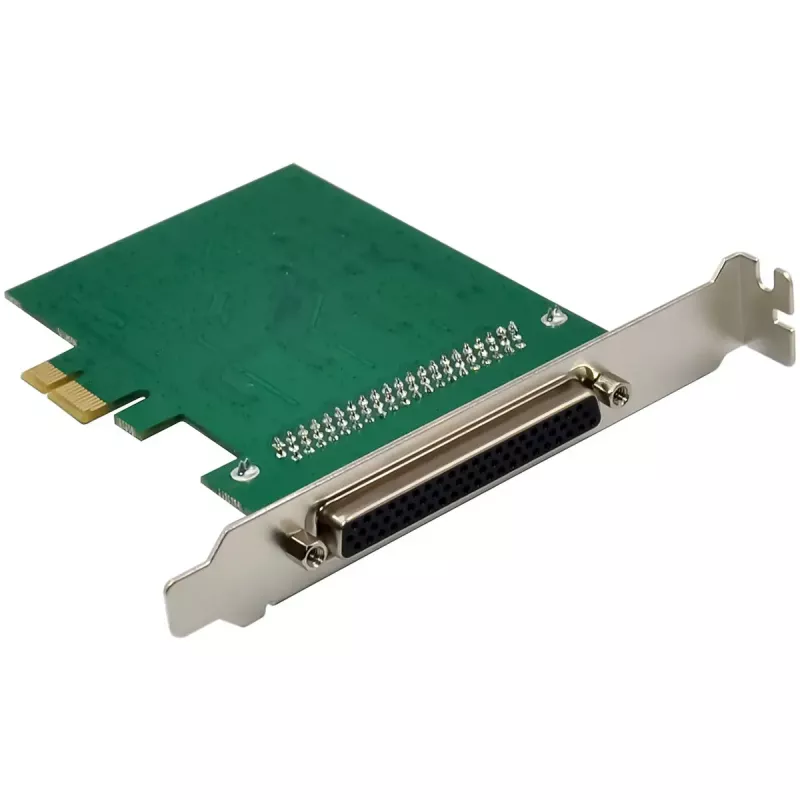

1x Karta interfejsu InLine PCIe x1 8-port RS-232 (z zamontowanym wspornikiem slotu)
1x płyta CD ze sterownikami
1x instrukcja obsługi w języku niemieckim/angielskim

InLine 76660Z. Interfejs hosta: PCIe, Interfejs wyjściowy: RS-232, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Chipset: SB16C1058, Szybkość transmisji: 230,4 Kbit/s, FIFO (First In, First Out): 256 B. Obsługiwane systemy operacyjne Windows: Windows 2000, Windows 7, Windows 98, Windows ME, Windows Vista, Windows XP, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2003, Windows Server 2008. Szerokość: 105 mm, Głębokość: 105 mm, Wysokość: 19 mm

Zastosowanie

Zainstaluj kartę w dostępnym slocie PCIe x1 (lub kompatybilnym slocie) w systemie hosta, zabezpiecz wspornik slotu i podłącz urządzenia szeregowe do portów D-Sub 9. Uruchom system i zainstaluj dostarczone sterowniki lub odpowiednie sterowniki dla swojego systemu operacyjnego. Skonfiguruj parametry portu szeregowego (szybkość transmisji, bity danych, bity stopu, parzystość i kontrolę przepływu) w oprogramowaniu hosta lub menedżerze urządzeń, aby dopasować je do podłączonych urządzeń.

Zalecenia

W celu stabilnej długoterminowej pracy należy zapewnić odpowiednie chłodzenie i unikać narażania karty na temperatury spoza określonego zakresu roboczego. Jeśli to możliwe, używaj ekranowanych kabli szeregowych i skonfiguruj sprzętową kontrolę przepływu w aplikacjach o wysokiej przepustowości lub wrażliwych na opóźnienia.
