Axagon PCEA-S4N PCIe - adapter 4x port szeregowy 250 kb/s z SP i LP

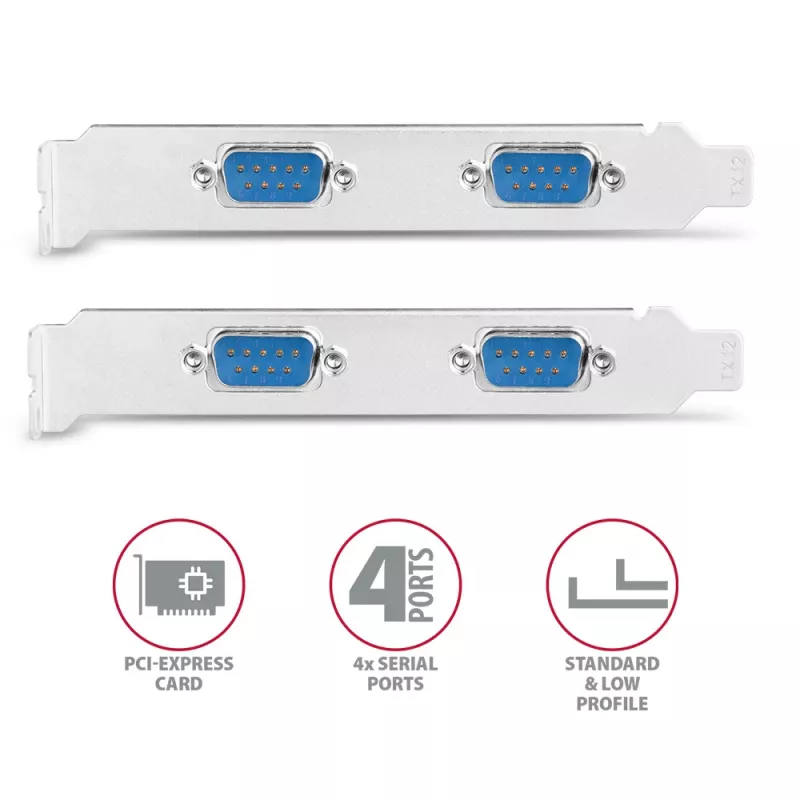

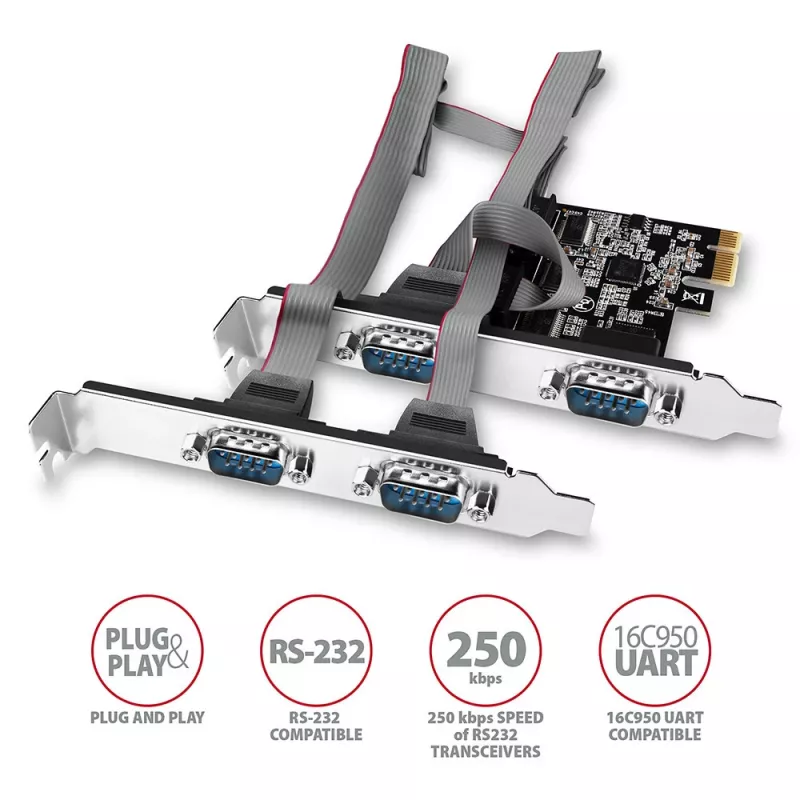

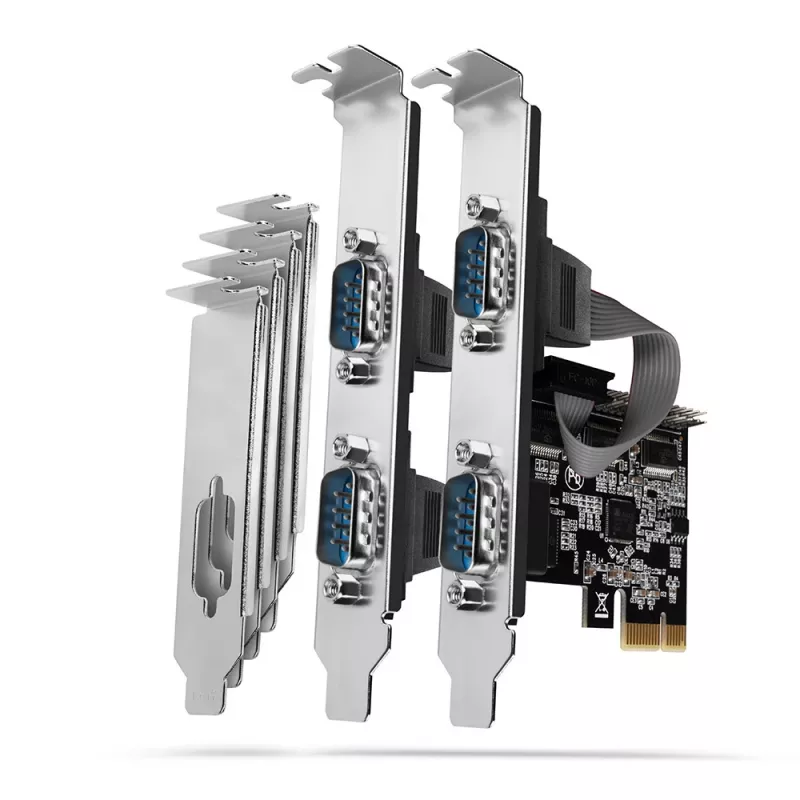

Karta AXAGON PCEA-S4N PCI-Express dodaje cztery szeregowe porty RS-232 ze złączami DB-9 do komputera stacjonarnego. Wykorzystuje chipset ASIX AX99100 i interfejs PCI-Express x1 (PCIe 2.0, 5 Gbit/s) kompatybilny ze slotami x1/x4/x8/x16, a w zestawie znajdują się zarówno standardowe, jak i niskoprofilowe śledzie do montażu w różnych obudowach komputerowych.

Zalety

Kontroler zapewnia niezawodną komunikację szeregową dzięki sprawdzonej kompatybilności chipsetu ASIX, 256-bajtowym buforom FIFO na port oraz obsłudze UART serii 16C550. Zapewnia stabilny przepływ danych do 250 kBd, szeroką kompatybilność z systemami operacyjnymi, w tym nowoczesne 32- i 64-bitowe wersje Windows i Windows Server, oraz kompleksową ochronę ESD portów. Elastyczne opcje śledzi umożliwiają montaż w systemach standardowych i niskoprofilowych.

Zastosowanie

• Podłączanie przemysłowych i detalicznych urządzeń szeregowych (bankomaty, kasy fiskalne, POS, czytniki kodów kreskowych)
• Interfejsy sterowania maszynami i automatyki (maszyny CNC, PLC)
• Starsze peryferia szeregowe, takie jak modemy, PDA i tablety z interfejsem szeregowym
• Integratorzy systemów i serwisanci dodający porty RS-232 do komputerów

Kluczowe specyfikacje

• Interfejs hosta: PCI-Express 2.0 x1 (kompatybilny z PCIe 1.0a/1.1/2.1/3.0), 5 Gbit/s na 1 linię
• Wyjście: 4× porty szeregowe RS-232 ze złączami męskimi DB9 (porty na śledziu karty i na oddzielnym śledziu podłączanym kablem)
• Kompatybilność UART: 16C550 / Extended 16C550 / 16C950
• Maksymalna gwarantowana prędkość transmisji: do 250 kBd (zależna od sterownika)
• FIFO nadawania/odbioru: 256 bajtów na port
• Obsługiwane sygnały: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Konfigurowalne: prędkość transmisji, długość słowa (5–9 bitów), parzystość (brak, parzysta, nieparzysta, znacznik, spacja), bity stopu (1, 1.5, 2), kontrola przepływu (Xon/Xoff, sprzętowa, brak)
• Ochrona ESD: >±15 kV szczelina powietrzna, ±8 kV kontakt
• Chipset: ASIX AX99100
• Obsługiwane systemy operacyjne: Windows XP / Vista / 7 / 8 / 8.1 / 10 i nowsze; Windows Server 2003 / 2008 / 2012 / 2016 i nowsze (32/64-bitowe)

Sposób użycia

Zainstaluj AXAGON PCEA-S4N w wolnym slocie PCIe (x1/x4/x8/x16) na płycie głównej komputera stacjonarnego. Przed zamocowaniem karty wybierz i zamocuj odpowiedni śledź (standardowy lub niskoprofilowy). Podłącz zewnętrzne urządzenia szeregowe do portów DB-9 znajdujących się na śledziu karty lub na oddzielnym śledziu podłączanym kablem. W razie potrzeby zainstaluj sterowniki; karta obsługuje Plug and Play w celu automatycznego przydzielania IRQ i adresów I/O w obsługiwanych wersjach Windows.

Zalecenia

W celu stabilnej komunikacji szeregowej używaj wysokiej jakości kabli DB-9 i upewnij się, że prędkości transmisji i ustawienia kontroli przepływu urządzeń są zgodne z tymi skonfigurowanymi w systemie hosta. Podczas instalacji w środowisku o dużym poziomie zakłóceń elektrycznych lub przemysłowym sprawdź uziemienie i korzystaj z dostępnych funkcji ochrony ESD, aby zmniejszyć ryzyko uszkodzenia.
