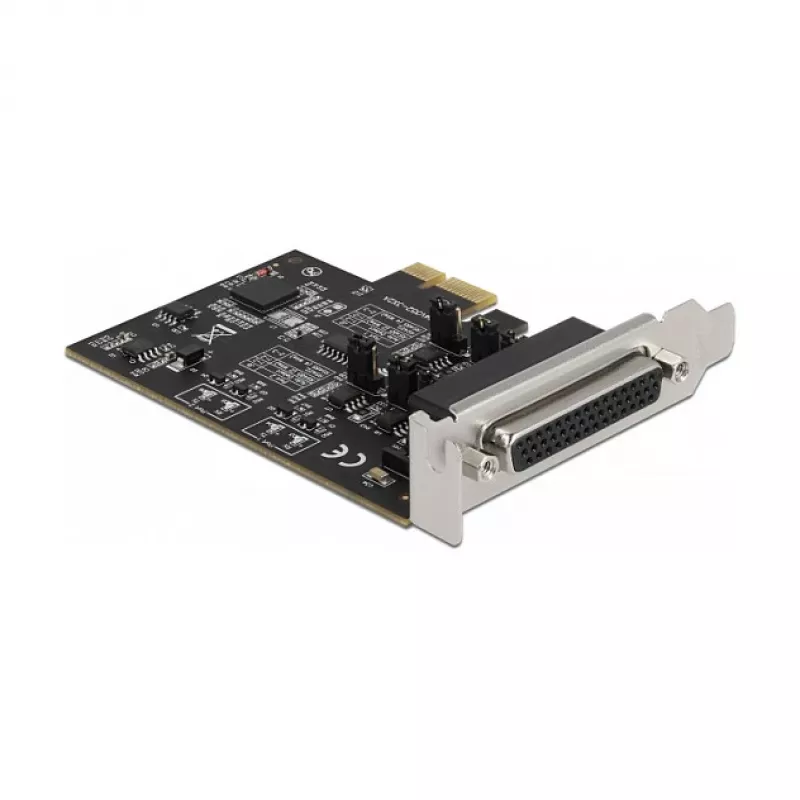

DeLOCK PCI Express x1 Card to 2 x Serial RS-422/485

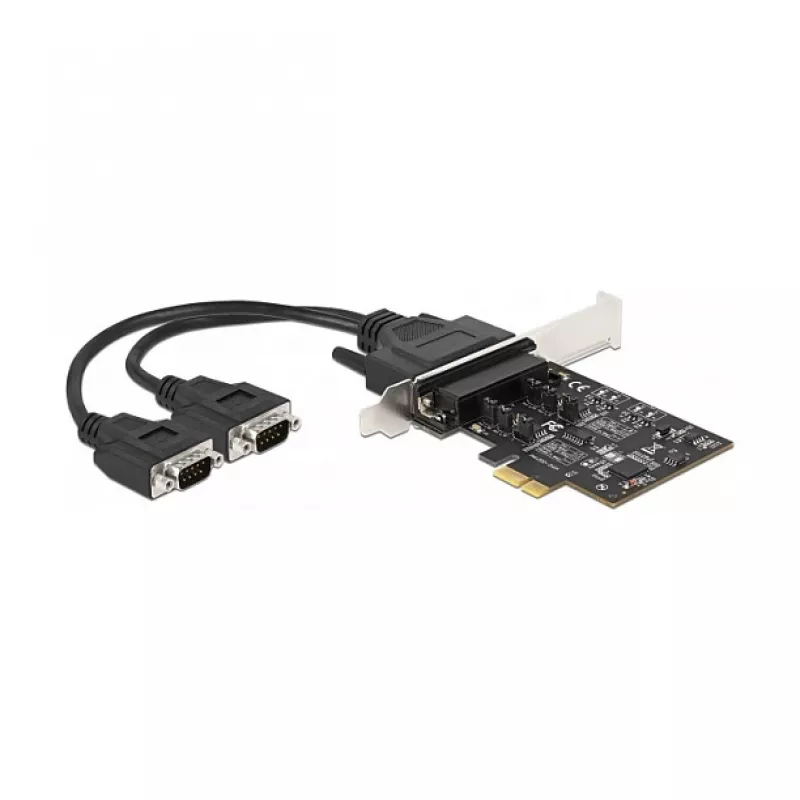

Karta DeLOCK PCI Express x1 na 2 porty szeregowe RS-422/485 dodaje dwa zewnętrzne porty szeregowe (RS-422/RS-485) do komputera. Obsługuje interfejs hosta PCIe 2.0, zabezpieczenie ESD 15 kV i bufor FIFO 256 B. Karta jest dostarczana z standardowym i niskoprofilowym wspornikiem do instalacji w systemach stacjonarnych lub Mini-PC.

Zalety

Adapter obsługuje zarówno protokoły RS-422, jak i RS-485 z możliwością wyboru pracy 2- i 4-przewodowej oraz konfigurowalnymi bitami danych i stopu. Zintegrowane rezystory terminujące można włączyć, aby zredukować odbicia sygnału. Tryby wybierane za pomocą zworek obejmują Auto Detect, RS-422, RS-485 4-przewodowy pełny dupleks i RS-485 2-przewodowy półdupleks. Interfejs PCIe x1 zapewnia kompatybilność ze slotami PCIe, a bufor FIFO i zabezpieczenie ESD poprawiają niezawodność komunikacji w środowiskach przemysłowych.

Odpowiednik

Kluczowe specyfikacje

Jak używać

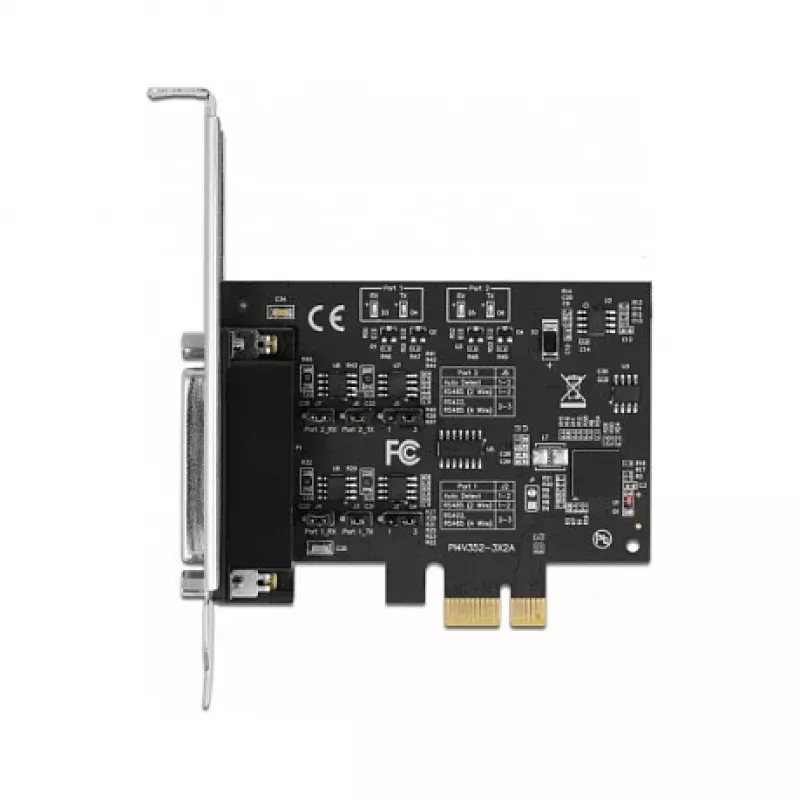

Zainstaluj kartę w dostępnym slocie PCIe x1 (lub kompatybilnym slocie PCIe) w komputerze hosta i zamocuj odpowiedni wspornik do obudowy. Podłącz zewnętrzne urządzenia RS-422 lub RS-485 do złączy terminalowych. Skonfiguruj wymagany tryb i terminację za pomocą zworek na płycie (wybierz Auto Detect, RS-422, RS-485 4-przewodowy lub RS-485 2-przewodowy) i ustaw bity danych oraz bity stopu zgodnie ze specyfikacjami urządzenia peryferyjnego.

Zalecenia

Aby zapewnić niezawodną komunikację szeregową, włącz rezystory terminujące na końcach długich linii transmisyjnych i sprawdź okablowanie pod kątem poprawnej konfiguracji 2- lub 4-przewodowej. Używaj okablowania ekranowanego i właściwego uziemienia w środowiskach o dużym hałasie elektrycznym lub przemysłowych. Sprawdź instrukcje obsługi urządzeń w celu dopasowania ustawień bitów danych i stopu.
