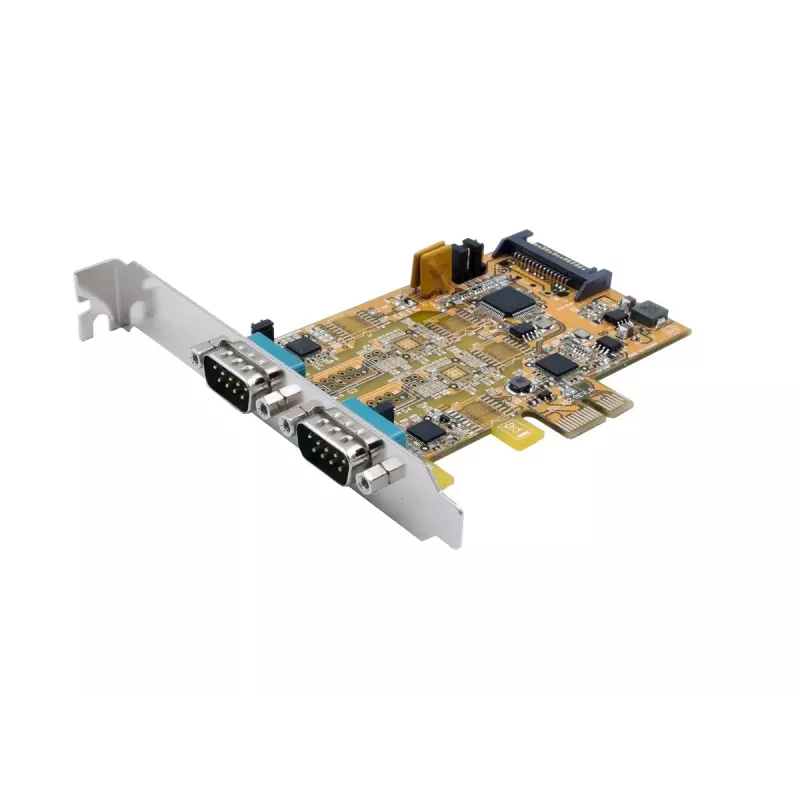

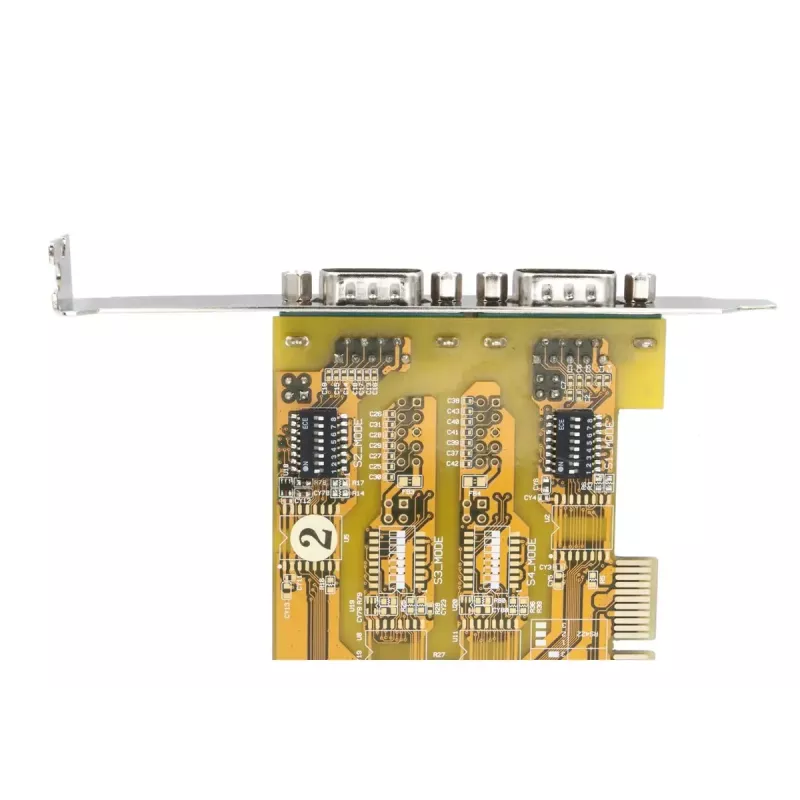

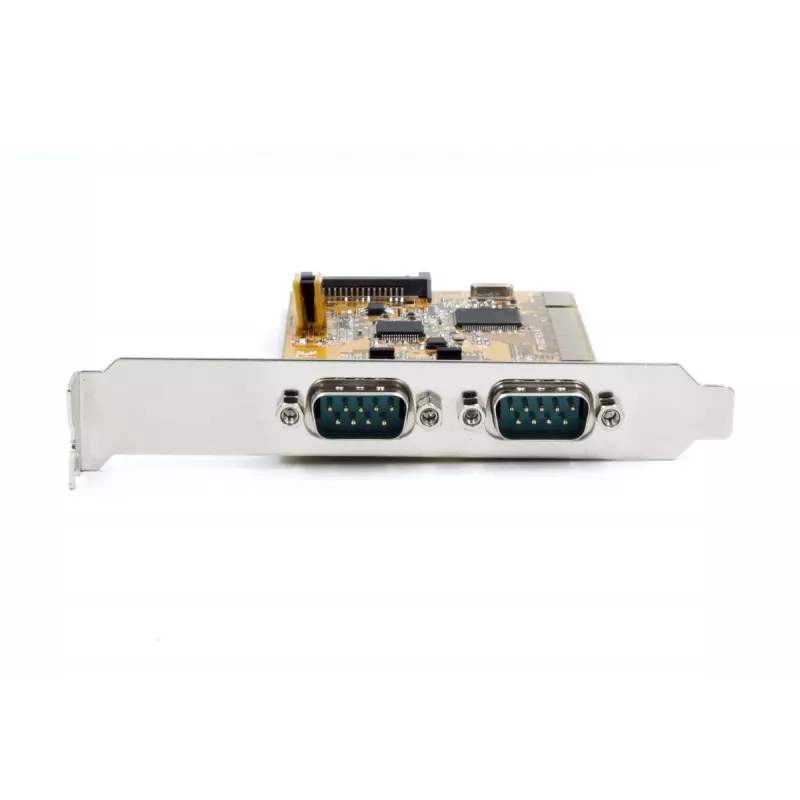

Karta interfejsu EXSYS EX-45032

Karta we/wy EXSYS EX-45032 PCI dodaje do komputera PC, małej stacji roboczej lub serwera dwa konfigurowalne, wysokowydajne porty szeregowe przez gniazdo PCI lub PCI-X. Każdy port zapewnia działanie zgodne z UART 16C550 i może być niezależnie ustawiony w trybie RS-232, RS-422 lub RS-485. Karta obsługuje zasilanie POS na pinie 9 (wybierane +5V lub +12V), automatyczne sterowanie nadajnikiem ATTATM Auto RS-485 i jest kompatybilna z Plug and Play.

Zalety

Karta zapewnia elastyczną łączność szeregową z dwoma portami obsługującymi wiele standardów (RS-232/422/485) i sprzętowo zgodne układy UART 16C550. Konfigurowalne zasilanie POS na pinie 9 upraszcza integrację z urządzeniami punktów sprzedaży, a obsługa ATTATM Auto RS-485 ułatwia sterowanie magistralą półdupleksową. Działanie Plug and Play oraz format PCI/PCI-X umożliwiają prostą instalację w szerokiej gamie systemów.

Przeznaczenie

• Systemy sterowania przemysłowego wymagające niezawodnych łączy szeregowych
• Terminale i urządzenia peryferyjne punktów sprzedaży
• Podłączanie starszego sprzętu do serwerów i stacji roboczych
• Sieci wielopunktowe RS-485 i sieci urządzeń szeregowych

Kluczowe dane techniczne

• Interfejsy: 2 porty szeregowe, wybierane RS-232 / RS-422 / RS-485
• UART: zgodny z 16C550
• Bufor FIFO: 16 bajtów
• Bity danych: 7 lub 8
• Bity stopu: 1, 1,5 lub 2
• Zasilanie POS: wybierane +5V / +12V na pinie 9
• Magistrala: PCI / PCI-X
• Automatyczne sterowanie: obsługa nadajnika ATTATM Auto RS-485
• MPN: EX-45032, EAN: 4718359450327

Sposób użycia

Zainstaluj kartę EXSYS EX-45032 w wolnym gnieździe PCI lub PCI-X w systemie hosta, zamocuj kartę i podłącz kable szeregowe do złączy DB9. Skonfiguruj każdy port dla wymaganego standardu (RS-232, RS-422 lub RS-485) i ustaw zasilanie POS na pinie 9, jeśli potrzebne jest zasilanie urządzenia zewnętrznego. Zainstaluj sterowniki dostarczone przez system lub producenta, jeśli są wymagane; karta obsługuje rozpoznawanie Plug and Play w kompatybilnych systemach operacyjnych. W przypadku pracy RS-485 upewnij się, że terminacja i polaryzacja są zgodne z topologią magistrali i włącz ATTATM Auto RS-485, jeśli pożądane jest automatyczne sterowanie nadajnikiem.

Zalecenia

W środowiskach przemysłowych używaj ekranowanych kabli szeregowych i właściwych połączeń uziemiających, aby zredukować zakłócenia. W sieciach RS-485 postępuj zgodnie z zaleceniami dotyczącymi terminacji i rozmieszczenia rezystorów polaryzujących oraz unikaj topologii gwiazdy, aby zapewnić niezawodną komunikację wielopunktową.
