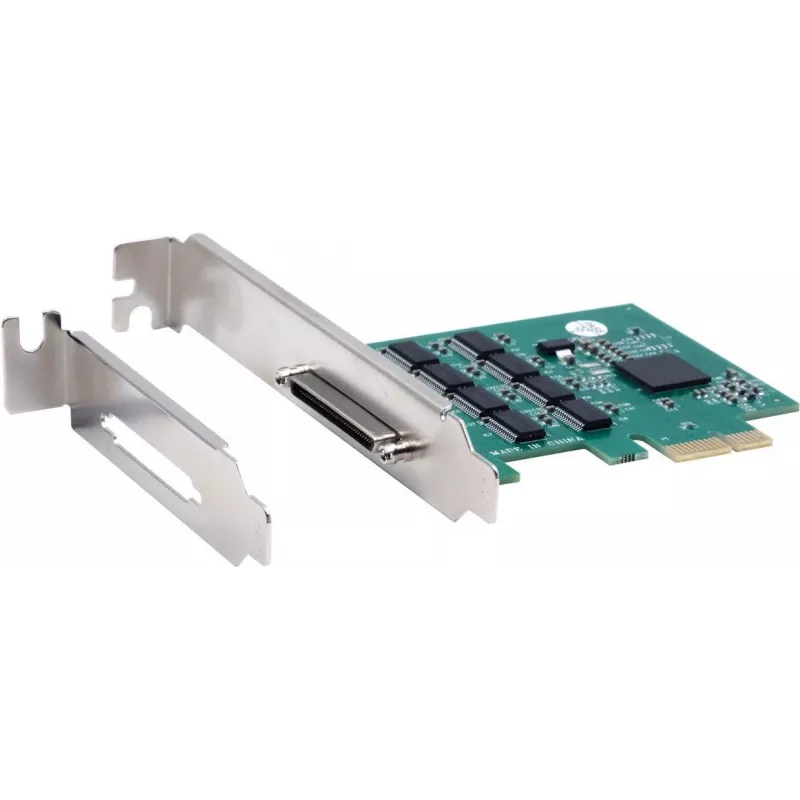

Karta Serialowa PCIe Exsys EX-46028 — 8-portowa RS-232 z Kablem Ośmiornicowym

Exsys EX-46028 to karta rozszerzeń serialowych PCIe, która udostępnia osiem portów RS-232 i jest dostarczana z kablem ośmiornicowym do podłączania wielu urządzeń szeregowych DB9. Zaprojektowana do zastosowań przemysłowych i obsługi starszych urządzeń peryferyjnych, karta pasuje do standardowego gniazda PCIe i umożliwia jednoczesną komunikację szeregową z urządzeniami takimi jak terminale POS, sterowniki automatyki, modemy zewnętrzne i różne czujniki. Konstrukcja skupia się na niezawodnym interfejsowaniu wielu urządzeń, aby rozszerzyć możliwości wejścia/wyjścia systemu bez zmiany architektury sprzętowej hosta.

Zalety

Ta karta PCIe oferuje osiem niezależnych kanałów RS-232 na jednej płycie, zmniejszając potrzebę stosowania wielu urządzeń rozszerzających. Dołączony kabel ośmiornicowy upraszcza okablowanie, konsolidując połączenia z urządzeniami szeregowymi DB9 i pomaga organizować kable w ciasnych instalacjach. Zgodność ze standardową sygnalizacją RS-232 zapewnia obsługę szerokiej gamy starszych i przemysłowych urządzeń peryferyjnych, a format PCIe utrzymuje stabilność systemu i przepustowość dla niezawodnego transferu danych szeregowych.

Zastosowanie

• Systemy punktów sprzedaży wymagające wielu urządzeń szeregowych
• Automatyka przemysłowa i sterowanie maszynami z interfejsami szeregowymi starszego typu
• Podłączanie modemów zewnętrznych i urządzeń telemetrycznych
• Sprzęt laboratoryjny i sieci czujników wykorzystujące RS-232

Kluczowe specyfikacje

• Typ interfejsu: gniazdo PCI Express
• Porty szeregowe: 8 x kanały RS-232
• Kabel: kabel ośmiornicowy ze złączami DB9 do podłączenia wielu urządzeń
• Sygnalizacja danych: standardowe poziomy napięć RS-232 i linie sterujące
• Format: kompatybilność z niskoprofilowym/standardowym wspornikiem PCIe (pasuje do gniazda PCIe)

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCIe w wyłączonym systemie, postępując zgodnie z procedurami bezpieczeństwa platformy hosta. Przymocuj kartę do obudowy i poprowadź dostarczony kabel ośmiornicowy do podłączonych urządzeń DB9. Podłącz każde złącze DB9 do odpowiedniego urządzenia peryferyjnego szeregowego i skonfiguruj parametry portu szeregowego (szybkość transmisji, parzystość, bity danych, bity stopu i kontrolę przepływu) w systemie operacyjnym hosta lub oprogramowaniu aplikacyjnym. Zainstaluj wszelkie wymagane sterowniki dostarczone przez system lub dostawcę, aby system operacyjny mógł rozpoznawać i zarządzać każdym kanałem szeregowym.

Zalecenia

Aby zapewnić stabilną pracę w warunkach przemysłowych, używaj ekranowanych kabli DB9 i unikaj prowadzenia linii szeregowych równolegle do przewodów zasilających wysokiego napięcia lub wysokiej częstotliwości. Skonfiguruj odpowiednie szybkości transmisji i kontrolę przepływu dla każdego urządzenia, aby zapobiec przepełnieniu bufora, i sprawdź kompatybilność sterowników z systemem operacyjnym przed wdrożeniem w produkcji.
