Karta interfejsu Exsys EX-42032 Wewnętrzna Szeregowa

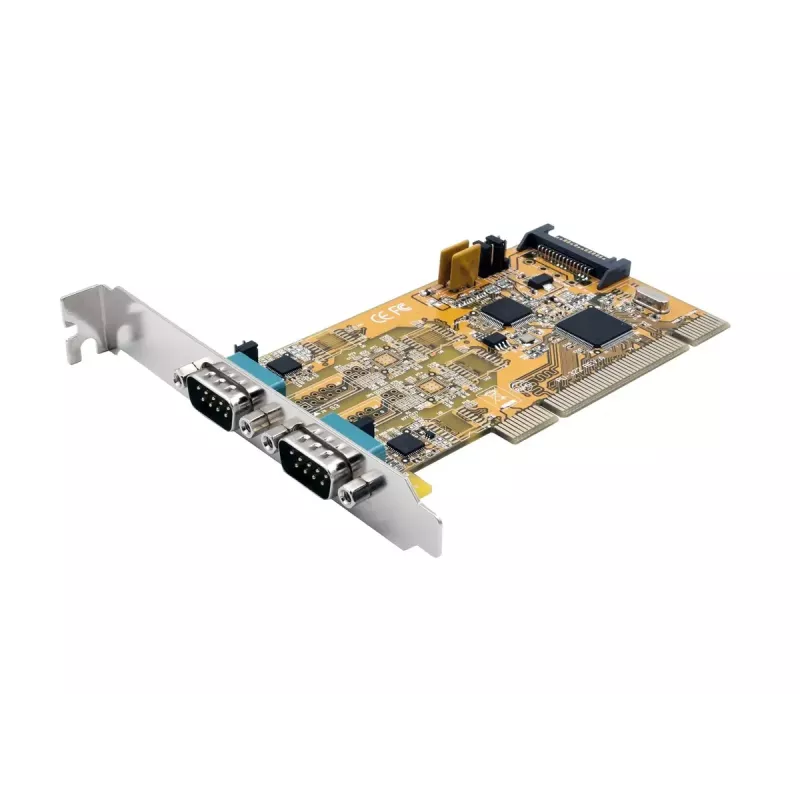

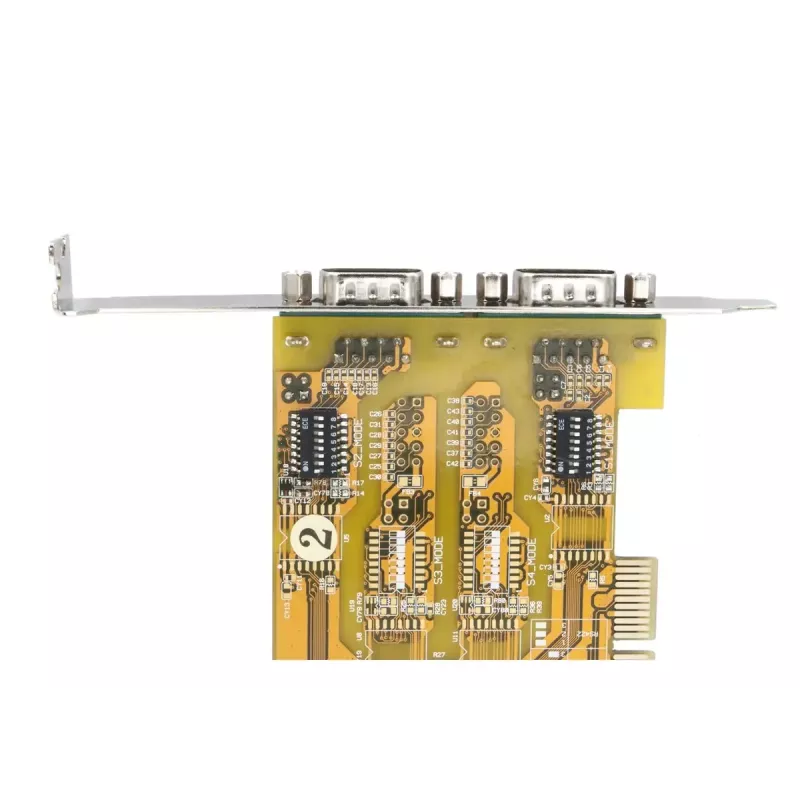

Karta I/O PCI EXSYS EX-42032 zapewnia dwa wysokowydajne porty szeregowe z wybieralnymi interfejsami RS-232, RS-422 i RS-485. Zaprojektowana do montażu w gnieździe PCI lub PCI-X, karta rozszerza komputer PC, małą stację roboczą lub serwer o dwa dodatkowe kanały szeregowe oparte na układzie UART 16C550. Styk 9 w złączach szeregowych można skonfigurować tak, aby dostarczał napięcie +5V lub +12V (Power over System) dla urządzeń POS. Karta jest zgodna z technologią plug-and-play i obsługuje automatyczne sterowanie nadajnikiem RS-485.

Zalety

EX-42032 oferuje elastyczne połączenia szeregowe, umożliwiając indywidualną konfigurację każdego portu do pracy w trybie RS-232, RS-422 lub RS-485. Oparta na układach UART 16C550, zapewnia niezawodną, wysokowydajną komunikację asynchroniczną i obsługuje funkcje ATTATM Auto RS-485, upraszczając sterowanie magistralą półdupleksową. Zasilanie na styku 9 zwiększa wygodę przy podłączaniu urządzeń peryferyjnych punktów sprzedaży, a kompatybilność z PCI/PCI-X gwarantuje łatwą instalację w szerokiej gamie systemów.

Zastosowanie

• Podłączanie starszych urządzeń szeregowych do nowoczesnych komputerów PC, stacji roboczych lub serwerów
• Sterowanie przemysłowe i automatyka z magistralami RS-422/RS-485
• Systemy punktów sprzedaży wymagające zasilania na styku złącza szeregowego
• Aplikacje wymagające niezawodnej asynchronicznej komunikacji szeregowej

Kluczowe specyfikacje

• Interfejsy: wybieralne RS-232, RS-422, RS-485 na port
• Porty: 2 porty szeregowe (UART 16C550)
• Magistrala: kompatybilność z gniazdem PCI / PCI-X
• Zasilanie na złączu: konfigurowalne +5V lub +12V na styku 9
• RS-485: obsługa automatycznego sterowania nadajnikiem (ATTATM Auto RS-485)
• Kompatybilność: działanie plug-and-play

Sposób użycia

Zainstaluj kartę EX-42032 w wolnym gnieździe PCI lub PCI-X w systemie docelowym przy wyłączonym komputerze. Zamocuj kartę i podłącz przewody szeregowe do złączy zewnętrznych. Skonfiguruj każdy port do pracy w trybie RS-232, RS-422 lub RS-485 zgodnie z wymaganiami podłączonego urządzenia i ustaw wyjście na styku 9 na +5V lub +12V, jeśli zasilanie jest potrzebne dla urządzeń peryferyjnych POS. Włącz system i pozwól systemowi operacyjnemu rozpoznać kartę plug-and-play; zainstaluj sterowniki, jeśli wymaga tego system operacyjny.

Zalecenia

Używaj ekranowanych przewodów szeregowych i odpowiedniego uziemienia w środowiskach przemysłowych, aby zachować integralność sygnału. Podczas korzystania z RS-485 w sieciach wielopunktowych zapewnij prawidłowe zakończenie i polaryzację. Przed podaniem zasilania do podłączonych urządzeń sprawdź wymagane napięcie na styku 9.
