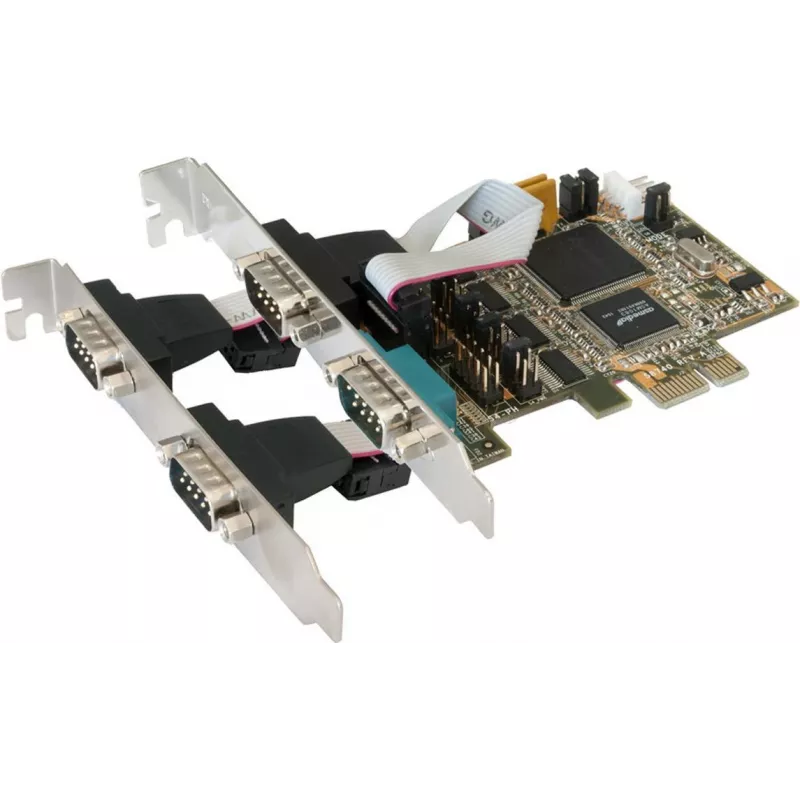

Wewnętrzna karta interfejsu szeregowego EXSYS EX-44064

Wewnętrzna karta interfejsu szeregowego EXSYS EX-44064 to adapter I/O PCIe udostępniający cztery porty szeregowe RS-232 oparte na kompatybilnym UART 16C1050. Zaprojektowana do instalacji w komputerach stacjonarnych, cienkich klientach lub serwerach, karta rozbudowuje dostępne porty COM za pośrednictwem gniazda PCI-Express i obsługuje automatyczną konfigurację Plug-and-Play bez ręcznego ustawiania IRQ lub adresów I/O. Złącze dostarcza napięcia +5 V i +12 V na pinie 9, aby wspierać urządzenia POS wymagające zasilania przez połączenie szeregowe.

Zalety

EX-44064 oferuje niezawodną łączność ze starszymi urządzeniami szeregowymi, charakteryzującą się wysoką wydajnością i kompatybilnością z układami UART typu 16C1050, zapewniającą stabilną transmisję danych i obsługę szerokiej gamy urządzeń. Interfejs hosta PCIe umożliwia prostą instalację z automatyczną konfiguracją, eliminując konflikty IRQ i I/O. Karta posiada certyfikaty CE i FCC, a jej niewielkie rozmiary (87,4 mm × 66,7 mm) czynią ją odpowiednią do różnorodnych obudów systemowych.

Zastosowanie

• Podłączanie starszych urządzeń RS-232, takich jak skanery kodów kreskowych i drukarki paragonowe
• Rozbudowa portów COM w komputerach przemysłowych, cienkich klientach i serwerach
• Systemy punktów sprzedaży (POS), które wymagają napięć +5 V/+12 V na pinie 9

Kluczowe dane techniczne

• Model: EXSYS EX-44064
• Interfejs: PCI Express (PCIe)
• Porty: 4 × RS-232 (kompatybilny z UART typu 16C1050)
• Obsługiwane ustawienia transmisji szeregowej: bity danych 5/6/7/8; bity stopu 1/1,5/2
• Zasilanie na pinie 9: +5 V i +12 V (Power over Serial dla POS)
• Certyfikaty: CE, FCC
• Wymiary: 87,4 mm (szer.) × 66,7 mm (głęb.)
• Waga: 0,6 kg

Sposób użycia

Zainstaluj kartę EX-44064 w wolnym gnieździe PCIe w wyłączonym systemie, przymocuj kartę do obudowy i uruchom komputer. Karta jest zgodna ze standardem Plug-and-Play; system operacyjny powinien automatycznie wykryć i skonfigurować porty szeregowe. Podłącz urządzenia RS-232 do portów szeregowych karty za pomocą odpowiednich kabli DB9; upewnij się, że peryferia POS wymagające zasilania na pinie 9 są kompatybilne z napięciami +5 V/+12 V na tym pinie.

Zalecenia

Używaj ekranowanych kabli szeregowych do niezawodnej komunikacji w środowiskach o zakłóceniach elektrycznych i potwierdź wymagania napięciowe urządzeń przed skorzystaniem z funkcji zasilania na pinie 9, aby zapobiec uszkodzeniu podłączonych peryferiów.
