Karta interfejsu EXSYS EX-44062

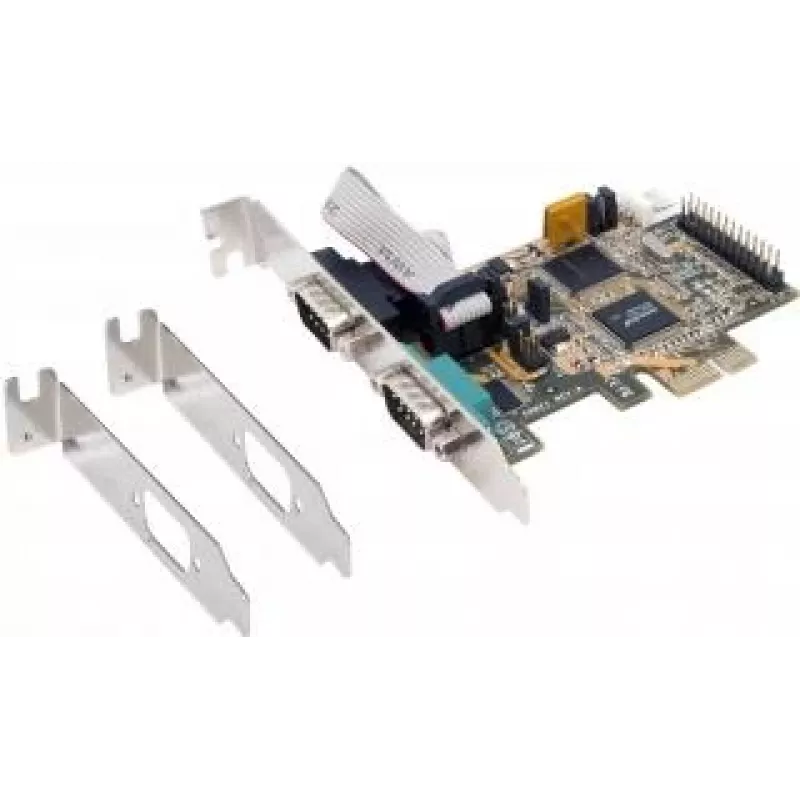

Adapter I/O PCI-Express EXSYS EX-44062 dodaje dwa porty szeregowe RS-232 do komputera PC, cienkiego klienta lub serwera za pomocą magistrali PCI-Express. Zbudowany w oparciu o kontrolery kompatybilne z UART typu 16C1050 z wbudowanym buforowaniem FIFO, karta obsługuje standardowe linie sygnałowe szeregowe i zapewnia opcjonalne zasilanie +5 V lub +12 V na pinie 9 dla urządzeń POS. Konstrukcja niskoprofilowa obejmuje dwa niskoprofilowe wsporniki do małych obudów komputerowych i jest w pełni zgodna z PCIe Plug-and-Play, co pozwala uniknąć ręcznej konfiguracji IRQ lub adresów I/O.

Zalety

Adapter obsługuje dwa wysokowydajne porty RS-232 z buforowaniem FIFO 16C1050 (256 bajtów) oraz sprzętową lub programową kontrolą przepływu (RTS/CTS i XON/XOFF). Jest zgodny z PCIe 1.0a–3.0 i umożliwia zarządzane przez BIOS współdzielenie IRQ, eliminując konflikty IRQ i adresów I/O. Karta oferuje ochronę ESD na liniach RS-232 oraz wytrzymałą, niskoprofilową obudowę ze stali nierdzewnej w kolorze czarnym, odpowiednią do systemów kompaktowych.

Zastosowanie

• Podłączanie starszych urządzeń (modemy, sterowniki przemysłowe)
• Systemy punktów sprzedaży wymagające zasilania na pinie 9
• Serwery lub cienkie klienty potrzebujące dodatkowych portów COM
• Komputery wbudowane lub przemysłowe o ograniczonej przestrzeni (obudowy niskoprofilowe)

Kluczowe specyfikacje

• Interfejs: 2 × RS-232 (V.24), bufor FIFO 16C1050, 256 bajtów
• Chipset: SystemBase SB16C1052PCI
• PCIe: W pełni zgodny z PCIe 1.0a do 3.0
• Bity danych: 5, 6, 7, 8
• Bity stopu: 1, 1,5, 2
• Parzystość: brak, parzysta, nieparzysta, spacja, znacznik
• Sygnały: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Kontrola przepływu: RTS/CTS i XON/XOFF
• Ochrona ESD: ±15 kV (IEC1000-4-2) na wejściach/wyjściach RS-232
• Zasilanie POS: +5 V lub +12 V dostępne na pinie 9 złącza męskiego
• Format: Płytka PCB niskoprofilowa; zawiera dwa niskoprofilowe wsporniki
• Wymiary: ok. 88 mm × 66 mm

Sposób użycia

Zainstaluj EX-44062 w wolnym gnieździe PCI-Express x1 (lub większym) na płycie głównej, zamocuj odpowiedni dla obudowy niskoprofilowy wspornik i włącz system. Karta jest zgodna z PCIe Plug-and-Play, więc system operacyjny powinien automatycznie wykryć i przydzielić zasoby; w razie potrzeby użyj BIOS-u do zarządzania ustawieniami IRQ. Podłącz urządzenia szeregowe do męskich złączy DB9 i skonfiguruj parametry portu (prędkość transmisji, bity danych, bity stopu, parzystość i kontrolę przepływu) w systemie operacyjnym lub aplikacji.

Zalecenia

W przypadku zastosowań POS wymagających zasilania z pinu 9 należy sprawdzić, czy podłączone urządzenie obsługuje +5 V lub +12 V na tym pinie oraz czy okablowanie i złącza są przystosowane do zasilania szeregowego. Używaj sprzętowej kontroli przepływu dla niezawodnej, szybkiej komunikacji szeregowej i przestrzegaj zasad ochrony ESD podczas podłączania lub odłączania urządzeń.
