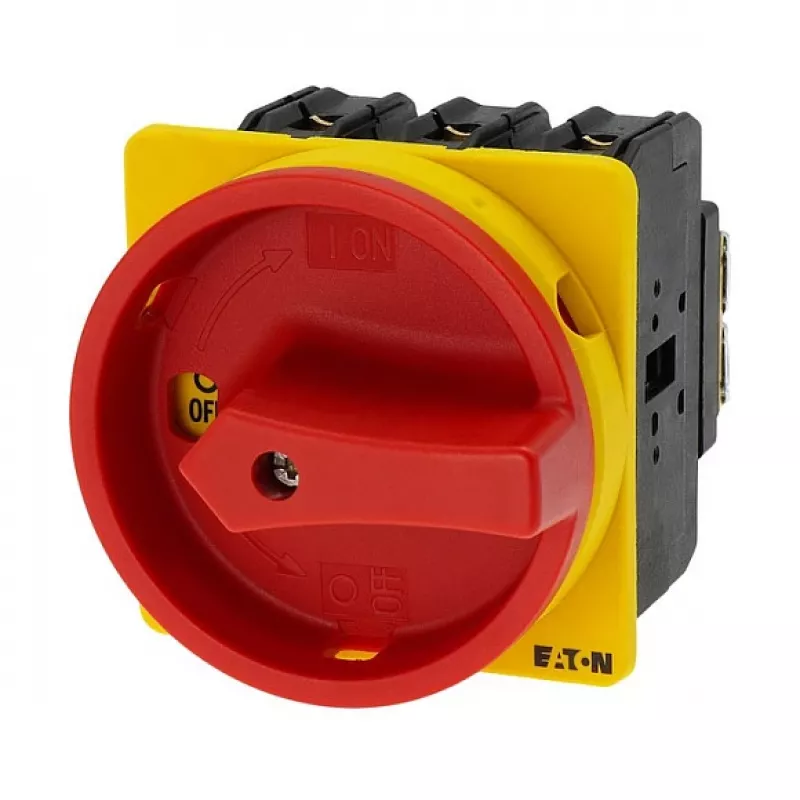

Eaton P3-63/EA/SVB Wyłącznik główny 63A 3-biegunowy Awaryjny zatrzymania Podtynkowy Czerwony/Żółty

W przemysłowych i komercyjnych instalacjach elektrycznych zdolność do niezawodnego odłączania zasilania i zapewnienia funkcji awaryjnego zatrzymania jest kluczowa dla bezpieczeństwa i kontroli operacyjnej. Wyłącznik główny Eaton P3-63/EA/SVB spełnia te wymagania dzięki solidnej konstrukcji do montażu na panelu, łączącej wysoką zdolność łączeniową z wyraźną wizualną sygnalizacją stanu. Ten 3-biegunowy wyłącznik (z opcją neutralnego) jest przeznaczony do prądu 63 A i napięcia do 690 V AC, co czyni go odpowiednim do szerokiego zakresu zastosowań w dystrybucji energii i sterowaniu silnikami. Czerwona dźwignia i żółty pierścień blokujący zapewniają natychmiastowe rozpoznanie jako urządzenia awaryjnego zatrzymania, a blokada w pozycji OFF zapobiega nieautoryzowanemu ponownemu załączeniu podczas konserwacji.

Dla kogo jest przeznaczony

Ten wyłącznik jest idealny dla producentów rozdzielnic, producentów maszyn OEM oraz inżynierów utrzymania ruchu, którzy potrzebują niezawodnego wyłącznika głównego lub awaryjnego zatrzymania do maszyn przemysłowych, szaf sterowniczych i rozdzielnic. Jest szczególnie odpowiedni do zastosowań, w których przepisy bezpieczeństwa wymagają blokowanego punktu izolacji i wyraźnej sygnalizacji awaryjnego zatrzymania.

Główne cechy

• Znamionowy prąd roboczy 63 A i napięcie do 690 V AC, odpowiednie do wymagających obciążeń przemysłowych.
• Konfiguracja 3-biegunowa z opcjonalnym przewodem neutralnym (4-biegunowa), zapewniająca elastyczność w różnych układach obwodów.
• Funkcja awaryjnego zatrzymania: czerwona dźwignia i żółty pierścień blokujący zapewniają wysoką widoczność i szybką identyfikację.
• Blokada w pozycji OFF (0), umożliwiająca bezpieczną izolację podczas konserwacji lub naprawy.
• Montaż podtynkowy (flush) dla czystej integracji z panelami i obudowami.
• Wysoki stopień ochrony: IP65 na przedniej ścianie, odporny na kurz i strugi wody.
• Solidna konstrukcja zgodna z normami IEC/EN 60947, zapewniająca niezawodność i bezpieczeństwo.
• Szeroki zakres temperatury pracy od -25°C do +50°C, odpowiedni do trudnych warunków środowiskowych.

Specyfikacje

• Typ wyłącznika: Wyłącznik główny / Wyłącznik awaryjnego zatrzymania
• Liczba biegunów: 3-biegunowy + N (4-biegunowy)
• Znamionowy prąd roboczy (Ie): 63 A
• Znamionowe napięcie robocze (Ue): 690 V AC
• Typ montażu: Montaż podtynkowy (flush)
• Kolor dźwigni: Czerwony
• Kolor pierścienia blokującego: Żółty
• Blokada: Blokada w pozycji 0 (Off)
• Stopień ochrony (przód): IP65
• Stopień ochrony (zaciski): IP20
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Znamionowy zwarciowy prąd warunkowy (Iq): 6 kA (z bezpiecznikiem 63A gG/gL)
• Moc znamionowa (AC-23A, 400V): 30 kW
• Moc znamionowa (AC-3, 400V): 22 kW
• Typ zacisków: Zaciski śrubowe
• Normy: IEC/EN 60947
• Kąt łączenia: 90°
• Liczba pozycji łączeniowych: 2 (ON/OFF)
• Zakres temperatury pracy: -25 do +50 °C
• Funkcja: Awaryjne wyłączanie

Wskazówki

Podczas integracji tego wyłącznika z panelem upewnij się, że wycięcie montażowe odpowiada podanym wymiarom i że wyłącznik jest prawidłowo zamocowany, aby zachować uszczelkę IP65 na przedniej ścianie. W przypadku zastosowań awaryjnego zatrzymania sprawdź, czy schemat kolorów czerwony/żółty jest zgodny z lokalnymi przepisami bezpieczeństwa. Używaj odpowiednich końcówek kablowych i momentów dokręcania dla zacisków śrubowych, aby zapewnić niezawodne połączenia i zapobiec przegrzaniu.
