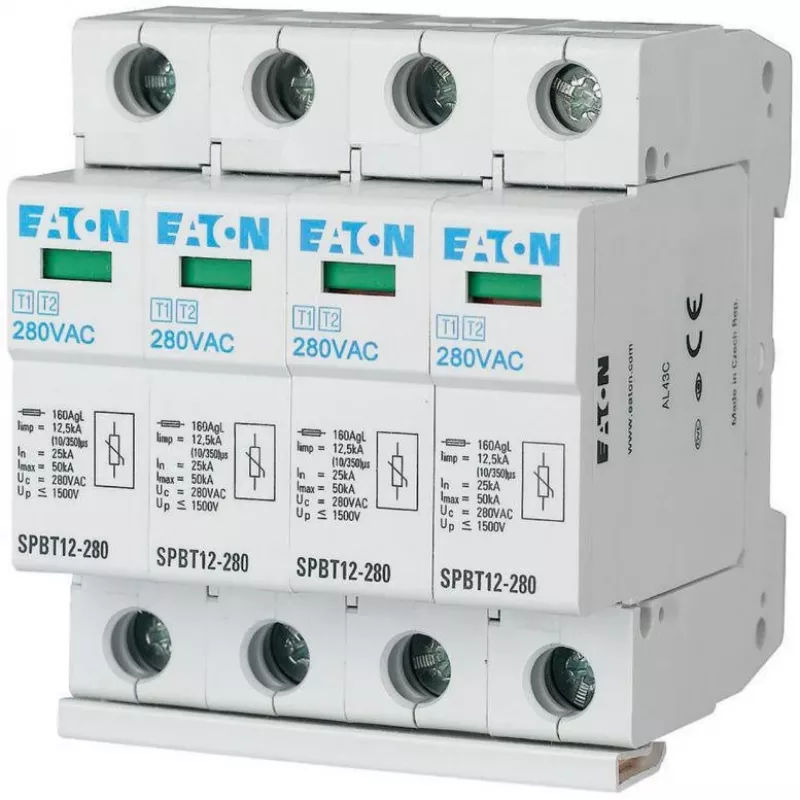

EATON SPBT12-280/4 Ogranicznik przepięć Typ 1+2 4-biegunowy 12,5kA 1,5kV TN/TNS

EATON SPBT12-280/4 to wysokowydajny kombinowany ogranicznik przepięć Typu 1 i Typu 2 (SPD) przeznaczony do głównych rozdzielnic w układach uziemienia TN i TNS. Zapewnia solidną ochronę przed bezpośrednimi uderzeniami pioruna (10/350 µs) oraz przepięciami łączeniowymi (8/20 µs), gwarantując bezpieczeństwo i niezawodność instalacji elektrycznej.

Zalety

Połączona ochrona Typu 1+2 w jednym urządzeniu oszczędza miejsce i koszty instalacji. Dzięki wysokiemu prądowi impulsowemu 12,5 kA i maksymalnemu prądowi wyładowczemu 50 kA oferuje doskonałą ochronę wrażliwych urządzeń. Wizualna sygnalizacja stanu (zielona/czerwona) umożliwia łatwe monitorowanie stanu pracy.

Zastosowanie

• Główne rozdzielnice w budynkach mieszkalnych, komercyjnych i przemysłowych
• Systemy uziemienia TN i TNS
• Ochrona przed uderzeniami pioruna i przepięciami łączeniowymi

Kluczowe specyfikacje

• Typ SPD: Typ 1 + Typ 2 (kombinowany)
• Liczba biegunów: 4-biegunowy
• Napięcie znamionowe systemu (Un): 230/400 V AC
• Maksymalne napięcie ciągłej pracy (Uc): 280 V AC
• Prąd impulsowy (Iimp) (10/350 µs): 12,5 kA
• Znamionowy prąd wyładowczy (In) (8/20 µs): 20 kA
• Maksymalny prąd wyładowczy (Imax) (8/20 µs): 50 kA
• Poziom ochrony napięciowej (Up): ≤ 1,5 kV
• Kompatybilność systemu uziemienia: TN-S, TT, TN-C-S
• Sposób montażu: Szyna DIN
• Szerokość modułu: 4 TE (72 mm)
• Zdolność wytrzymywania prądu zwarciowego (Isccr): 50 kA
• Zdolność gaszenia prądu następczego (Ifi): 100 A (N-PE)
• Zakres temperatury pracy: -40 do +80 °C
• Tryb ochrony: L-N, N-PE
• Wskaźnik stanu: Wizualny (zielony/czerwony)
• Zgodność z normami: IEC/EN 61643-11

Zalecenia

Aby uzyskać optymalną ochronę, zainstaluj ten SPD w głównej rozdzielnicy i zapewnij właściwą koordynację z dalszymi ogranicznikami przepięć. Zawsze przestrzegaj lokalnych przepisów elektrycznych i wytycznych producenta.
