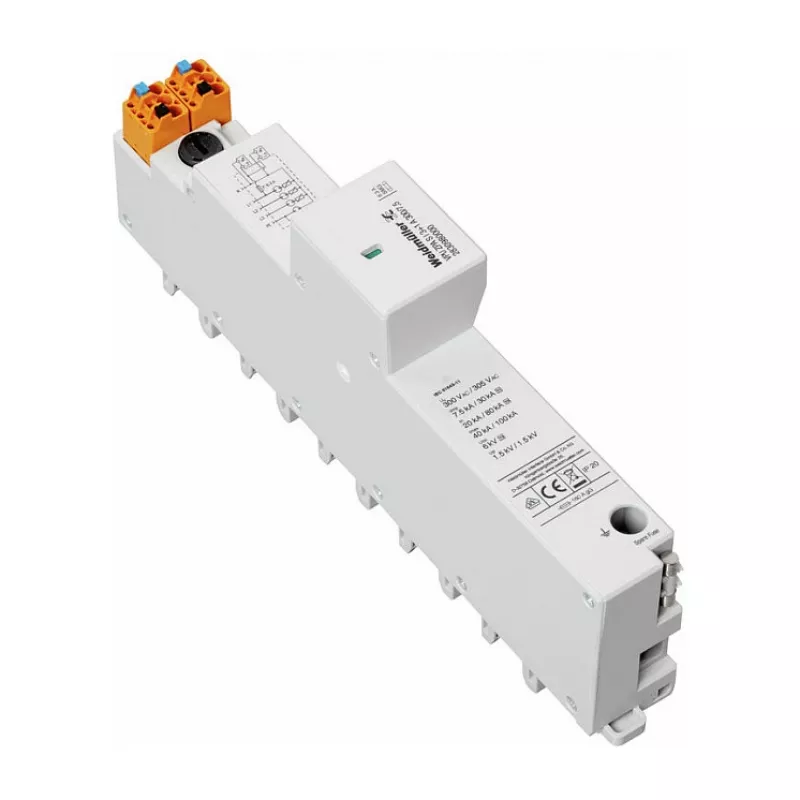

WEI VPU ZPA S I 3+1 RA 300/7.5 Ogranicznik przepięć piorunowych do sieci energetycznych

Ogranicznik przepięć piorunowych typu 1 z technologią iskiernikową, zaprojektowany do konfiguracji 3+1 w sieciach TN-S i TT. Jego główną zaletą jest bezpieczne odprowadzanie prądów udarowych do 7,5 kA (10/350 µs) na biegun, zapewniając skuteczną ochronę przed bezpośrednimi wyładowaniami piorunowymi na przyłączu.

Zalety

Technologia iskiernikowa zapewnia bardzo niski poziom ochrony napięciowej (≤1,5 kV) oraz wysoką zdolność gaszenia prądów następczych (50 kA rms). Zintegrowany styk sygnalizacji zdalnej umożliwia proaktywne monitorowanie, a kompaktowa obudowa na szynę DIN upraszcza instalację w rozdzielnicach. Termoplastyczna obudowa trudnopalna gwarantuje trwałość i bezpieczeństwo.

Zastosowanie

• Główne rozdzielnice w budynkach mieszkalnych i komercyjnych
• Przemysłowe systemy zasilania wymagające ochrony typu 1
• Systemy uziemiające TN-S i TT z konfiguracją obwodu 3+1
• Zastosowania wymagające zdalnego monitorowania statusu przez styk sygnalizacyjny

Kluczowe specyfikacje

• Typ SPD: Typ 1 / Klasa I
• Konfiguracja sieci: 3+1 (TN-S, TT)
• Maksymalne ciągłe napięcie pracy (Uc): 300 V AC
• Prąd znamionowy wyładowczy (In): 20 kA (8/20 µs) na biegun
• Prąd udarowy (Iimp): 7,5 kA (10/350 µs) na biegun
• Całkowity prąd udarowy (Iimp total): 30 kA (10/350 µs)
• Poziom ochrony napięciowej (Up): ≤ 1,5 kV
• Zdolność gaszenia prądu następczego (Ifi): 50 kA rms
• Zdolność zwarciowa (Isccr): 50 kA rms
• Czas zadziałania (tA): < 100 ns
• Montaż: szyna DIN 35 mm
• Styk sygnalizacji zdalnej: Tak
• Zakres temperatury pracy: -40 °C do +80 °C
• Stopień ochrony: IP20
• Materiał obudowy: termoplast, trudnopalny
• Zgodność z normami: IEC 61643-11, EN 61643-11

Zalecenia

Dla optymalnej ochrony należy zainstalować ten ogranicznik w głównej rozdzielnicy, jak najbliżej zasilania. Zapewnij prawidłowe uziemienie i zastosuj zewnętrzny bezpiecznik zapasowy zgodnie z lokalnymi przepisami. Regularnie sprawdzaj status przez styk sygnalizacji zdalnej, aby utrzymać integralność systemu.
