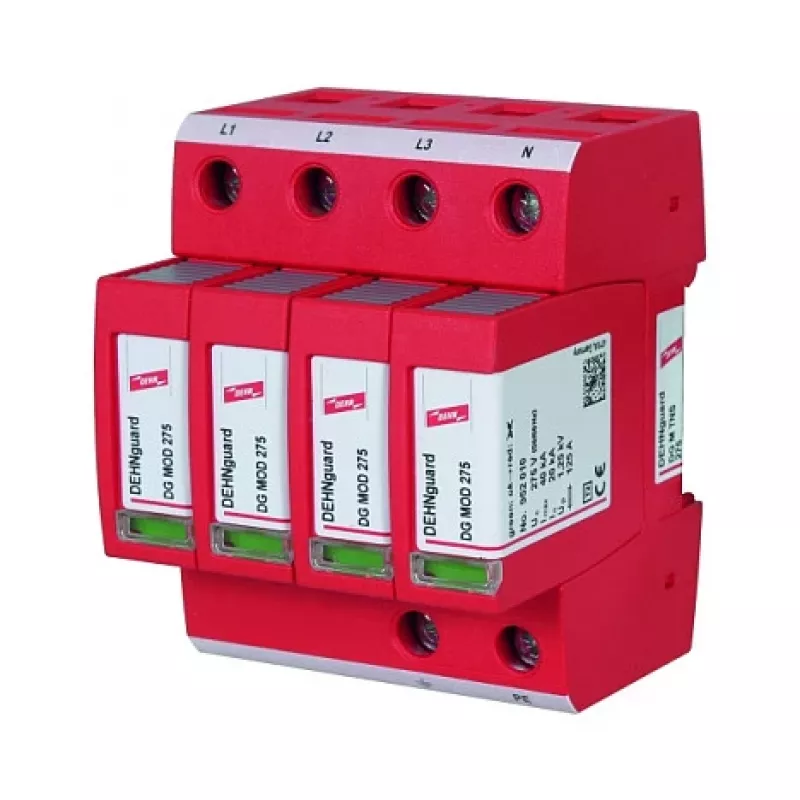

DEHNguard DG M TNS 275 Ogranicznik przepięć typu 2 3+1-biegunowy 230/400 V AC

Urządzenie ochrony przepięciowej typu 2 zaprojektowane dla systemów zasilania TNS, zapewniające solidną ochronę przed przepięciami przejściowymi o maksymalnej zdolności odprowadzania prądu 40 kA na biegun. DEHNguard DG M TNS 275 łączy trzy wysokonergetyczne warystory do ochrony fazy względem neutralnego oraz dedykowany iskiernik do ochrony neutralny-ziemia, zapewniając kompleksową ochronę instalacji niskiego napięcia.

Zalety

Zintegrowany termiczny wyłącznik odłączający gwarantuje bezpieczne odłączenie w przypadku przeciążenia, a wizualny wskaźnik stanu (zielony/czerwony) zapewnia natychmiastową kontrolę stanu. Kompaktowa obudowa na szynę DIN o szerokości 4 modułów upraszcza instalację w rozdzielnicach, a wysoka odporność na prądy zwarciowe 50 kA zapewnia niezawodność nawet w trudnych warunkach zwarciowych.

Zastosowanie

• Trójfazowe + neutralny (TNS) systemy rozdzielcze niskiego napięcia
• Ochrona wrażliwych urządzeń elektronicznych w obiektach przemysłowych i komercyjnych
• Instalacja przy wejściu zasilania lub w rozdzielnicach podrzędnych zgodnie z IEC 61643-11
• Projekty modernizacyjne i nowe instalacje wymagające ochrony przepięciowej typu 2

Kluczowe specyfikacje

• Konfiguracja systemu: TNS (3 fazy + neutralny + ziemia)
• Napięcie znamionowe (U_n): 230 / 400 V AC
• Maksymalne ciągłe napięcie pracy (U_c): 275 V AC
• Znamionowy prąd wyładowczy (I_n) (8/20 µs): 20 kA na biegun
• Maksymalny prąd wyładowczy (I_max) (8/20 µs): 40 kA na biegun
• Poziom ochrony napięciowej (U_p) przy I_n: ≤ 1,2 kV
• Czas zadziałania (t_A): < 25 ns
• Odporność na prądy zwarciowe (I_SCCR): 50 kA RMS
• Zakres temperatury pracy: -40 °C do +80 °C
• Stopień ochrony: IP20
• Zgodność z normami: IEC 61643-11 / EN 61643-11
• Maksymalny przekrój przewodu: 35 mm² lity / 25 mm² linka

Zalecenia

Dla optymalnej ochrony należy instalować DEHNguard DG M TNS 275 jak najbliżej wejścia zasilania, z przewodami krótkimi i prostymi. W obszarach narażonych na wyładowania atmosferyczne należy łączyć z ogranicznikami typu 1 na wejściu oraz koordynować z urządzeniami typu 3 w celu ochrony urządzeń końcowych. Zaleca się okresową kontrolę wskaźnika stanu w celu zapewnienia ciągłej funkcjonalności.
