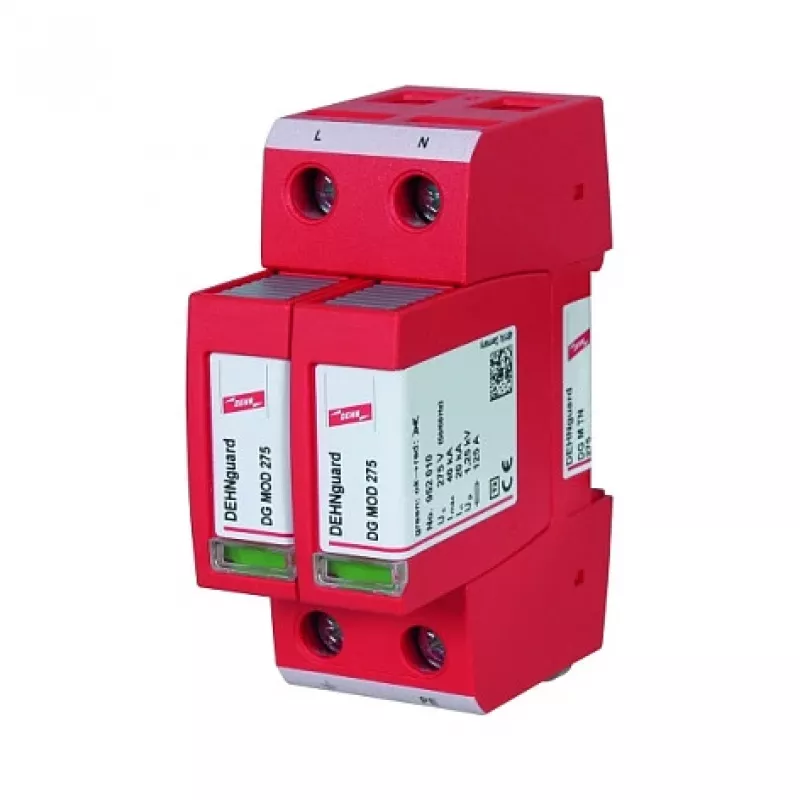

DEHN + SOEHNE DEHNguard M TN275 Ogranicznik przepięć, Typ 2, 275V, 20kA, Szyna DIN, Czerwony (952200)

Gdy uderzy piorun lub wystąpią wahania sieci, wrażliwe urządzenia elektroniczne w instalacjach komercyjnych i przemysłowych mogą zostać uszkodzone w ułamku sekundy. Ogranicznik przepięć DEHNguard M TN275 firmy DEHN + SOEHNE to urządzenie ochrony przepięciowej typu 2, zaprojektowane w celu ochrony instalacji elektrycznych przed przepięciami przejściowymi. Ogranicza niebezpieczne skoki napięcia do bezpiecznego poziomu, zapewniając, że kosztowne urządzenia — takie jak systemy sterowania, jednostki HVAC czy sieci danych — pozostają sprawne nawet w trudnych warunkach.

Kluczowe specyfikacje

• Urządzenie ochrony przepięciowej (SPD) typu 2 zgodnie z IEC 61643-11 / EN 61643-11
• Napięcie znamionowe (U_N): 230/400 V AC
• Maksymalne ciągłe napięcie pracy (U_C): 275 V AC
• Znamionowy prąd wyładowczy (I_n): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (I_max): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (U_p): ≤ 1,3 kV
• Czas reakcji (t_A): < 25 ns
• Zdolność zwarciowa (I_SCCR): 50 kA_rms
• Liczba biegunów: 3+1 (4 moduły szerokości)
• Systemy sieciowe: TN-S, TT
• Montaż: szyna DIN 35 mm (EN 60715)
• Stopień ochrony: IP20
• Zakres temperatury pracy: -40 °C do +80 °C
• Wskaźnik stanu: wizualny (zielony/czerwony) dla każdego bieguna
• Maksymalny bezpiecznik zapasowy: 125 A gG
• Obudowa: termoplastyczna, UL 94 V-0
• Kolor: czerwony (zgodnie z serią DEHNguard M)
• Numer części: 952200

Dlaczego warto wybrać ten produkt

DEHNguard M TN275 został zaprojektowany przez firmę DEHN, światowego lidera w dziedzinie ochrony odgromowej i przepięciowej. Jego wysoka zdolność wyładowcza i solidna konstrukcja czynią go niezawodną pierwszą linią obrony dla rozdzielnic podrzędnych i ważnych obciążeń. Wyraźny wizualny wskaźnik stanu umożliwia łatwą kontrolę, a moduły wtykowe (jeśli dotyczy) umożliwiają szybką wymianę bez przepinania przewodów. Dzięki maksymalnemu bezpiecznikowi zapasowemu 125 A gG elastycznie integruje się z istniejącymi instalacjami.

Idealne zastosowania

• Rozdzielnice główne i podrzędne w budynkach komercyjnych
• Przemysłowe szafy sterownicze i systemy automatyki
• Rozdział zasilania w telekomunikacji i centrach danych
• Instalacje fotowoltaiczne i wiatrowe (systemy TN-S/TT)
• Każde środowisko, w którym wrażliwa elektronika wymaga niezawodnej ochrony przepięciowej

Warto wiedzieć

Prawidłowa instalacja wymaga wykwalifikowanego elektryka i musi być zgodna z obowiązującymi normami krajowymi (np. VDE 0100-534). Ten ogranicznik przepięć jest przeznaczony do stałego podłączenia i powinien być instalowany jak najbliżej chronionego urządzenia. Urządzenie jest bezobsługowe, ale zaleca się okresową kontrolę wskaźnika stanu. Gdy pojawi się czerwony wskaźnik, moduł ochronny należy wymienić.
