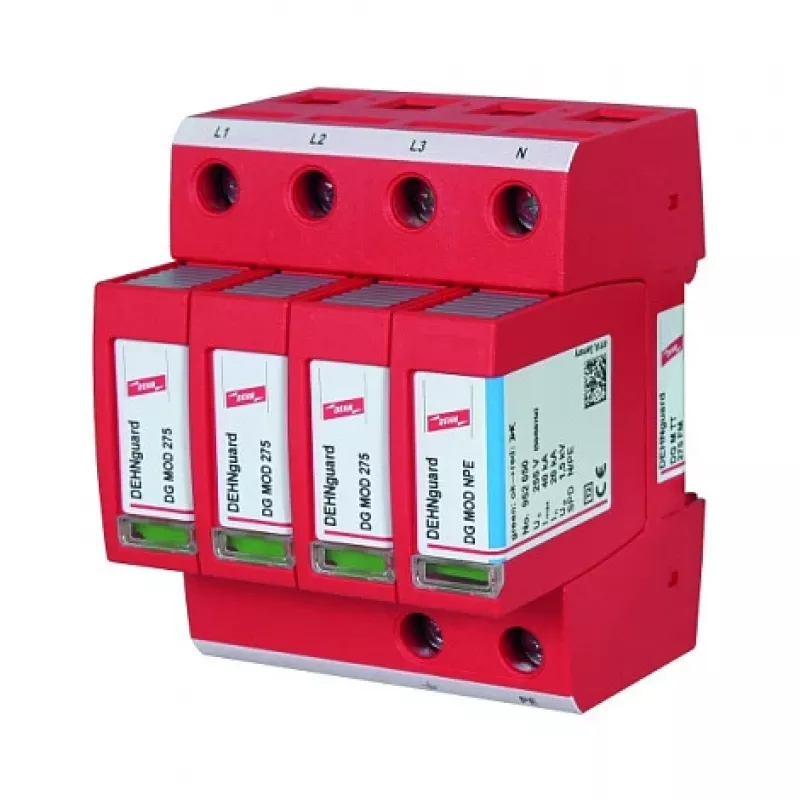

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Przepięcia elektryczne wywołane wyładowaniami atmosferycznymi lub operacjami łączeniowymi mogą w jednej chwili zniszczyć wrażliwe urządzenia. Modułowy ogranicznik przepięć DEHN DG M TT 275 FM zapewnia niezawodną ochronę instalacji trójfazowych 230/400 V, bezpiecznie odprowadzając groźne przepięcia do ziemi i utrzymując ciągłość pracy instalacji.

Dla kogo jest przeznaczony

To urządzenie ochrony przepięciowej typu 2 jest przeznaczone do stosowania w komercyjnych i przemysłowych instalacjach elektrycznych, szczególnie w układach TN-C. Jest idealne dla elektryków, producentów rozdzielnic i zarządców obiektów, którzy muszą zabezpieczyć rozdzielnice, maszyny i systemy sterowania przed przepięciami przejściowymi. Modułowa konstrukcja i wyraźna sygnalizacja uszkodzenia sprawiają, że nadaje się zarówno do nowych instalacji, jak i modernizacji.

Główne cechy

• Ochrona przepięciowa typu 2 zgodnie z IEC 61643-11 i EN 61643-11.
• Wysoka zdolność odprowadzania prądu: znamionowy 20 kA (8/20 µs), maksymalny 40 kA (8/20 µs).
• Niski poziom ochrony napięciowej ≤ 1,2 kV, szybka reakcja < 25 ns.
• Wizualna sygnalizacja stanu: zielony = OK, czerwony = uszkodzenie, dla szybkiej kontroli.
• Zintegrowany termiczny wyłącznik przetężeniowy zapewniający bezpieczne zachowanie po zużyciu.
• Kompaktowa konstrukcja 3-biegunowa do montażu na szynie DIN 35 mm.
• Szeroki zakres temperatur pracy od -40 °C do +80 °C.
• Wytrzymała obudowa z termoplastu, klasa palności UL 94 V-0.

Specyfikacje

• Konfiguracja systemu: TN-C
• Napięcie znamionowe: 230 / 400 V AC (50/60 Hz)
• Maksymalne ciągłe napięcie pracy (Uc): 275 V AC
• Znamionowy prąd wyładowczy (In) (8/20 µs): 20 kA
• Maksymalny prąd wyładowczy (Imax) (8/20 µs): 40 kA
• Poziom ochrony napięciowej (Up): ≤ 1,2 kV
• Czas reakcji (tA): < 25 ns
• Liczba biegunów: 3
• Montaż: szyna DIN 35 mm
• Stopień ochrony: IP20
• Przyłącze: zaciski śrubowe, maks. 35 mm² lity / 25 mm² linka
• Normy: IEC 61643-11, EN 61643-11

Wskazówki

Zainstaluj ogranicznik jak najbliżej zasilania wchodzącego do rozdzielnicy, aby zminimalizować długość niechronionych przewodów. Regularnie sprawdzaj wskaźnik wizualny; jeśli wskazuje czerwony, natychmiast wymień moduł, aby utrzymać ochronę. W układach TN-C upewnij się, że przewód PEN jest podłączony prawidłowo. Zawsze przestrzegaj lokalnych przepisów dotyczących instalacji elektrycznych i instrukcji producenta.
