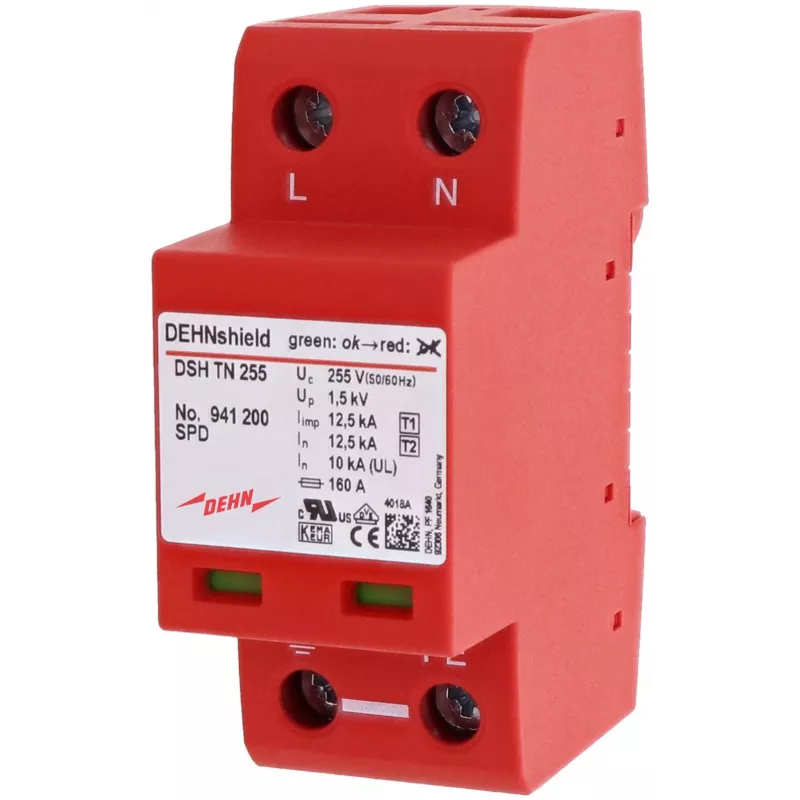

DEHN DSH TN 255 Ogranicznik przepięć Typ 1+2 dla systemów jednofazowych TN

Ten gotowy do montażu kombinowany ogranicznik przepięć piorunowych i przepięć dostarcza całkowity prąd udaru piorunowego 25 kA (10/350 µs) oraz poziom ochrony napięciowej ≤1,5 kV, zapewniając niezawodną ochronę instalacji odbiorczych niskiego napięcia w systemach jednofazowych TN.

Zalety

Łączy ochronę Typu 1 i Typu 2 w jednym kompaktowym urządzeniu. Nie jest wymagany dodatkowy bezpiecznik zapasowy do 315 A (gG), co upraszcza instalację i obniża koszty. Optyczny wskaźnik zielony/czerwony zapewnia wyraźne wskazanie stanu. Gwarantowana jest koordynacja energetyczna z ogranicznikami Typu 3 na dalszych stopniach. Nadaje się do stosowania w strefach ochrony odgromowej 0–2.

Zastosowanie

• Systemy jednofazowe TN-S i TN-C-S
• Rozdzielnice główne i podrozdzielnice
• Ochrona wrażliwych urządzeń elektronicznych
• Instalacje wymagające zgodności z IEC 61643-11

Kluczowe specyfikacje

• Napięcie znamionowe: 230 V AC (50/60 Hz)
• Maksymalne ciągłe napięcie pracy: 255 V AC
• Prąd udaru piorunowego (10/350 µs): 12,5 kA na biegun, 25 kA całkowity
• Znamionowy prąd wyładowczy (8/20 µs): 20 kA
• Maksymalny prąd wyładowczy (8/20 µs): 50 kA
• Poziom ochrony napięciowej: ≤1,5 kV
• Zdolność gaszenia prądu następczego: 100 A AC
• Czas reakcji: ≤100 ns
• Temperatura pracy: -40 °C do +80 °C
• Montaż: szyna DIN 35 mm, szerokość 2 moduły (36 mm)
• Stopień ochrony: IP20
• Przekrój przyłącza: 1,5–25 mm² lity / 1,5–16 mm² linka

Zalecenia

Dla optymalnej ochrony zainstaluj DSH TN 255 na przyłączu i skoordynuj z ogranicznikami Typu 3 na dalszych stopniach dla wrażliwych urządzeń.
