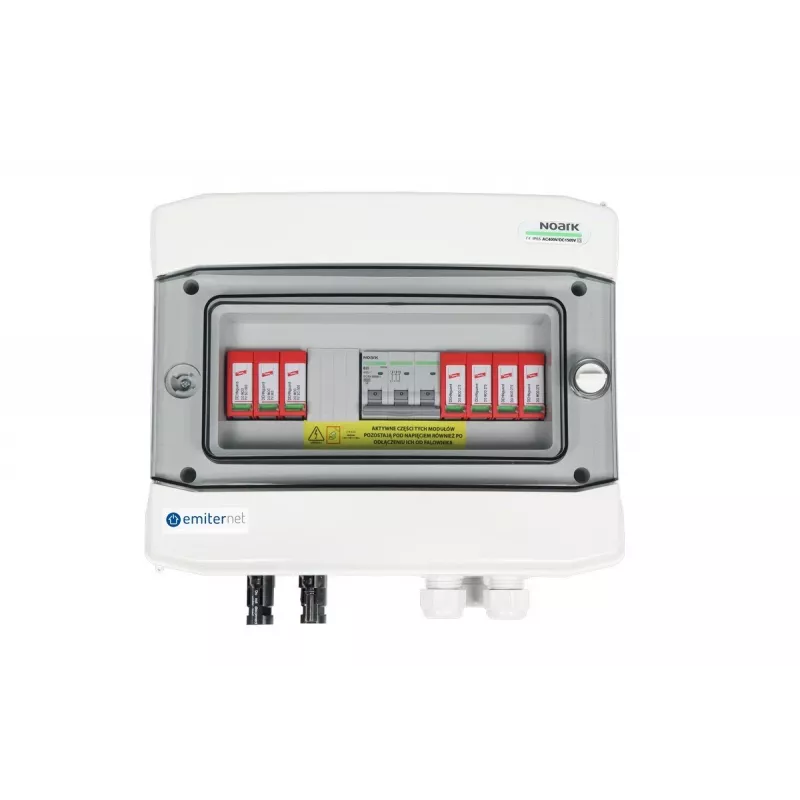

EMITER Switchgear Attached DCAC Hermetyczna IP65 z Dehn 1000V Typ 2 DC Ogranicznik Przepięć, 1 x PV String, 1 x MPPT // og. AC Dehn Typ 2, 20A 3-Fazowy

Do instalacji fotowoltaicznych, gdzie przestrzeń jest ograniczona, a ochrona jest niezbędna, ta rozdzielnica DCAC EMITER łączy ochronę przepięciową DC i AC w jednej hermetycznej obudowie IP65. W przeciwieństwie do oddzielnych skrzynek dla każdej strony, integruje ogranicznik przepięć Dehn 1000V Typ 2 DC dla jednego stringu PV i jednego wejścia MPPT z ogranicznikiem przepięć Dehn Typ 2 AC o prądzie znamionowym 20A dla systemów trójfazowych. Efektem jest kompaktowe urządzenie do montażu na ścianie, które chroni krytyczne połączenia przed przepięciami i wpływem środowiska, bez bałaganu związanego z wieloma obudowami.

Najważniejsze cechy

• Hermetyczna obudowa z poliwęglanu IP65 chroni przed pyłem i strumieniami wody
• Ochrona przepięciowa DC Dehn Typ 2 do 1000V dla jednego stringu PV
• Ochrona przepięciowa AC Dehn Typ 2 dla obwodów trójfazowych 20A
• Zintegrowany rozłącznik DC i wyłącznik AC dla bezpiecznej konserwacji
• Obsługuje jedno wejście MPPT, idealne do systemów jednorodzinnych lub małych komercyjnych z pojedynczym stringiem
• Montaż na ścianie z zaciskami śrubowymi dla pewnego i prostego okablowania

W codziennym użytkowaniu

Instalacja jest prosta: zamontuj skrzynkę w pobliżu falownika, podłącz pojedynczy string PV do wejścia DC, a stronę AC podłącz do trójfazowej sieci. Zaciski śrubowe akceptują standardowe rozmiary kabli solarnych, a hermetyczne uszczelnienie oznacza, że nie jest potrzebne dodatkowe zabezpieczenie przed warunkami atmosferycznymi. Podczas pracy ograniczniki Dehn tłumią przepięcia przejściowe na liniach DC i AC, a rozłączniki umożliwiają bezpieczną izolację podczas serwisowania. Obudowa z poliwęglanu jest odporna na promieniowanie UV i uderzenia, zachowując integralność przez lata ekspozycji na zewnątrz.

Pełna specyfikacja

• Typ produktu: Skrzynka rozdzielcza PV DC/AC
• Liczba stringów PV: 1
• Liczba wejść MPPT: 1
• Maksymalne napięcie DC: 1000 V
• Ochrona przepięciowa DC: Dehn Typ 2 (IEC 61643-31)
• Prąd znamionowy AC: 20 A
• Konfiguracja faz AC: 3-fazowy
• Ochrona przepięciowa AC: Dehn Typ 2 (IEC 61643-11)
• Stopień ochrony: IP65
• Typ obudowy: Hermetyczna
• Materiał obudowy: Poliwęglan
• Rozłącznik DC: Tak
• Rozłącznik/wyłącznik AC: Tak
• Typ montażu: Montaż na ścianie
• Zakres temperatur pracy: -20°C do +50°C
• Typ zacisków: Zaciski śrubowe
• Zastosowanie: Systemy fotowoltaiczne

Uwaga końcowa

Ta rozdzielnica EMITER to praktyczny wybór dla instalatorów, którzy chcą jednej, solidnej obudowy do ochrony przepięciowej DC i AC w systemach PV z pojedynczym stringiem. Jej stopień ochrony IP65 i komponenty Dehn zapewniają długoterminową niezawodność przy minimalnej konserwacji.
