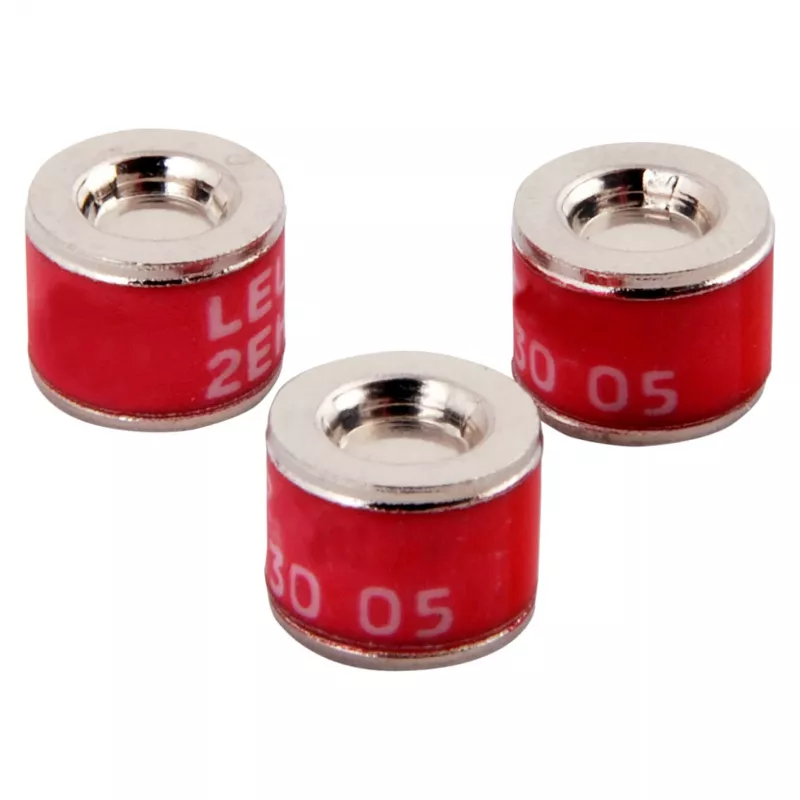

EFB Ogranicznik przepięć ÜsAg 8x6 / 90 V / 10 kA (46142,1)

Przy całkowitym znamionowym prądzie wyładowczym 10 kA (8/20 µs) na 8 chronionych parach, ten ogranicznik przepięć zapewnia solidną ochronę linii danych i sygnałowych w systemach techniki informatycznej. EFB 46142,1 jest zaprojektowany do ochrony do 16 przewodów (8 par) przed przepięciami przejściowymi, zapewniając niezawodne działanie podłączonych urządzeń.

Przegląd

EFB Surge Arrester ÜsAg 8x6 / 90 V / 10 kA to wysokowydajne urządzenie ochronne przeznaczone do montażu na szynie DIN. Charakteryzuje się napięciem znamionowym 90 V DC i maksymalnym ciągłym napięciem roboczym 90 V DC, co czyni go odpowiednim do szerokiego zakresu zastosowań niskonapięciowych linii danych i sygnałowych. Urządzenie spełnia normy IEC 61643-21 i EN 61643-21, zapewniając jakość i bezpieczeństwo.

Co wyróżnia ten produkt

• Chroni 8 par (16 przewodów) linii danych i sygnałowych
• Wysoka zdolność wyładowcza: 10 kA znamionowo (8/20 µs) i 2,5 kA prądu piorunowego (10/350 µs)
• Niski poziom ochrony: ≤ 250 V linia-linia, ≤ 500 V linia-PE
• Szeroki zakres temperatur roboczych: od -40 °C do +80 °C
• Szybki czas reakcji: < 1 ns
• Wysoka częstotliwość graniczna: > 100 MHz przy 50 Ω
• Kompaktowy montaż na szynie DIN z zaciskami śrubowymi (maks. 2,5 mm²)

Dane techniczne

• Typ produktu: Ogranicznik przepięć dla systemów techniki informatycznej
• Napięcie znamionowe (UN): 90 V DC
• Maks. ciągłe napięcie robocze (UC): 90 V DC
• Znamionowy prąd wyładowczy (In) (8/20 µs): 10 kA (całkowity)
• Maks. prąd wyładowczy (Imax) (8/20 µs): 10 kA (całkowity)
• Prąd piorunowy (Iimp) (10/350 µs): 2,5 kA (całkowity)
• Liczba chronionych par: 8 par (16 przewodów)
• Poziom ochrony linia-linia (UP): ≤ 250 V
• Poziom ochrony linia-PE (UP): ≤ 500 V
• Częstotliwość graniczna (fG): > 100 MHz (przy 50 Ω)
• Tłumienność wtrąceniowa (aE): < 0,3 dB przy 100 MHz
• Czas reakcji (tA): < 1 ns
• Zakres temperatur roboczych: od -40 °C do +80 °C
• Stopień ochrony: IP20
• Typ montażu: szyna DIN 35 mm
• Typ połączenia: Zaciski śrubowe (maks. 2,5 mm²)
• Materiał obudowy: Termoplast
• Zgodność z normami: IEC 61643-21, EN 61643-21

Nasza ocena

Niezawodne i wydajne rozwiązanie ochrony przepięciowej dla linii danych i sygnałowych, oferujące wysoką zdolność wyładowczą i szybki czas reakcji w kompaktowej obudowie na szynę DIN.
