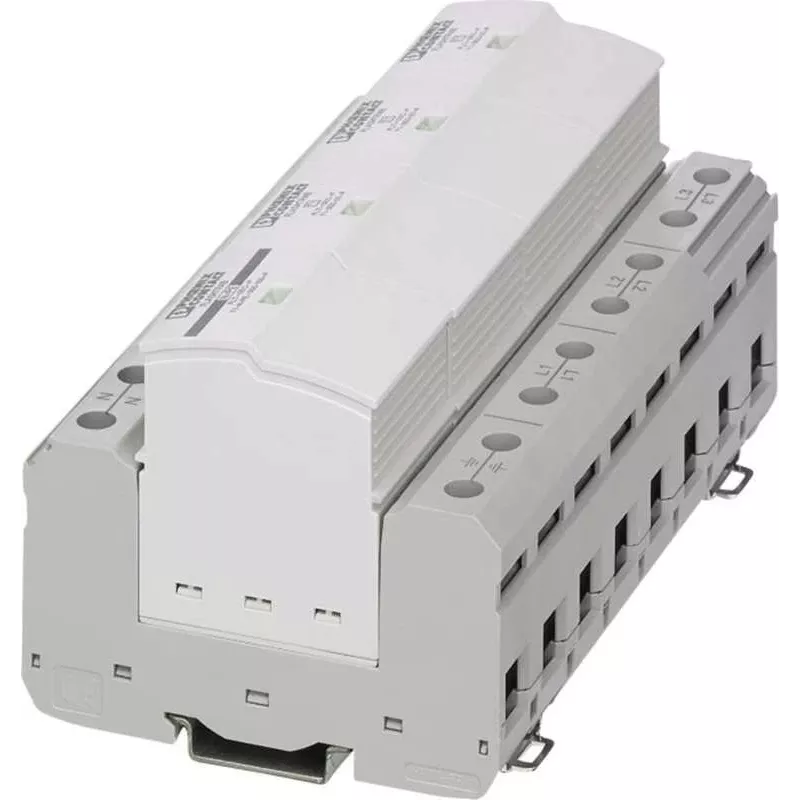

Phoenix Contact FLT-SEC-P-T1-3S-350/25-FM ogranicznik przepięć typu 1, 3-fazowy, 350 V AC, 25 kA, szyna DIN 2905421

Ten trójfazowy ogranicznik przepięć typu 1 firmy Phoenix Contact zapewnia solidną ochronę przed bezpośrednimi wyładowaniami atmosferycznymi i przepięciami łączeniowymi w systemach trójfazowych. Dzięki całkowitej zdolności odprowadzania impulsu 75 kA (10/350 µs) i poziomowi ochrony napięciowej ≤1,5 kV chroni wrażliwe urządzenia w instalacjach przemysłowych i komercyjnych.

Zalety

Wtykowa konstrukcja ogranicznika umożliwia szybką wymianę bez odłączania przewodów, minimalizując przestoje. Przełączny styk bezpotencjałowy pozwala na zdalne monitorowanie stanu urządzenia, a połączenie śrubowe obsługuje przewody do 35 mm², zapewniając niezawodne, niskorezystancyjne zakończenia. Kompaktowa obudowa na szynę DIN pasuje do standardowych profili NS 35, ułatwiając integrację z istniejącymi rozdzielnicami.

Zastosowanie

• Główne rozdzielnice w obiektach przemysłowych
• Trójfazowe systemy zasilania (TN-S, TN-C, TT)
• Ochrona falowników, silników i szaf sterowniczych
• Aplikacje wymagające zdalnej sygnalizacji stanu

Kluczowe parametry

• Typ ogranicznika: Typ 1 / Klasa I wg IEC 61643-11
• Napięcie znamionowe: 230/400 V AC
• Maksymalne napięcie trwałej pracy: 350 V AC
• Prąd impulsowy (10/350 µs) na biegun: 25 kA
• Całkowity prąd impulsowy: 75 kA
• Poziom ochrony napięciowej: ≤1,5 kV
• Czas zadziałania: ≤100 ns
• Sygnalizacja zdalna: bezpotencjałowy styk przełączny
• Montaż: szyna DIN NS 35/7,5 lub NS 35/15
• Podłączenie: zaciski śrubowe, 1,5–35 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -40 °C do +80 °C

Zalecenia

W celu optymalnej ochrony należy zainstalować ogranicznik jak najbliżej wejścia zasilania i zapewnić prawidłowe połączenia wyrównawcze. W instalacjach kaskadowych zaleca się stosowanie ograniczników typu 2 firmy Phoenix Contact po stronie odpływowej dla skoordynowanego układu ochrony.
